ТСМ-9703 термопреобразователи сопротивления плоские гибкие

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

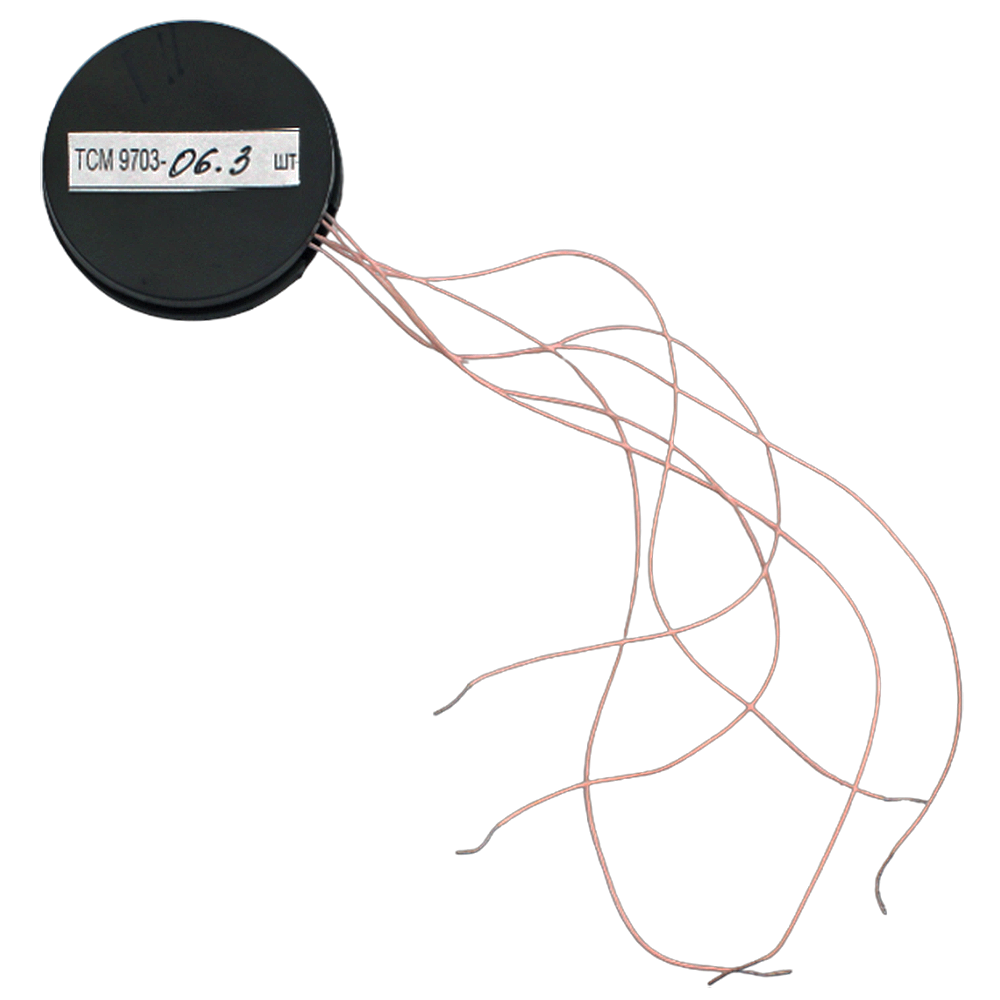

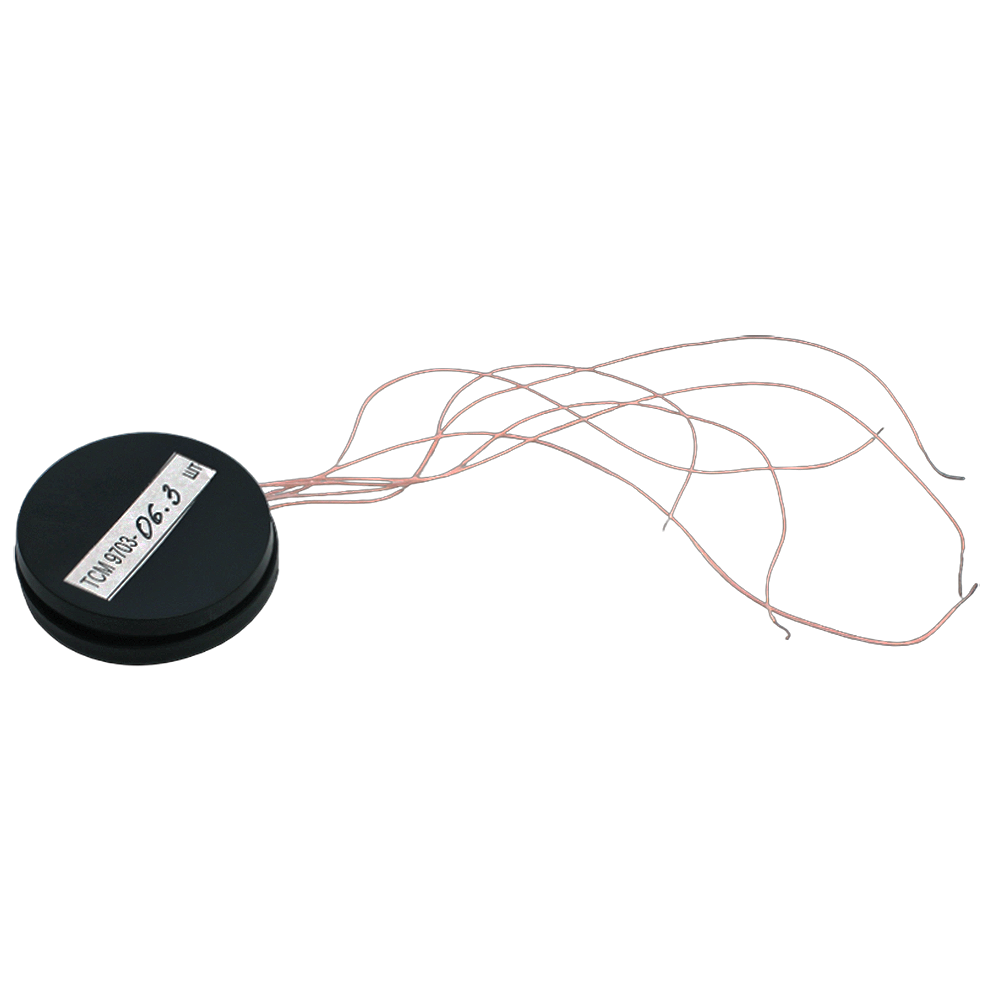

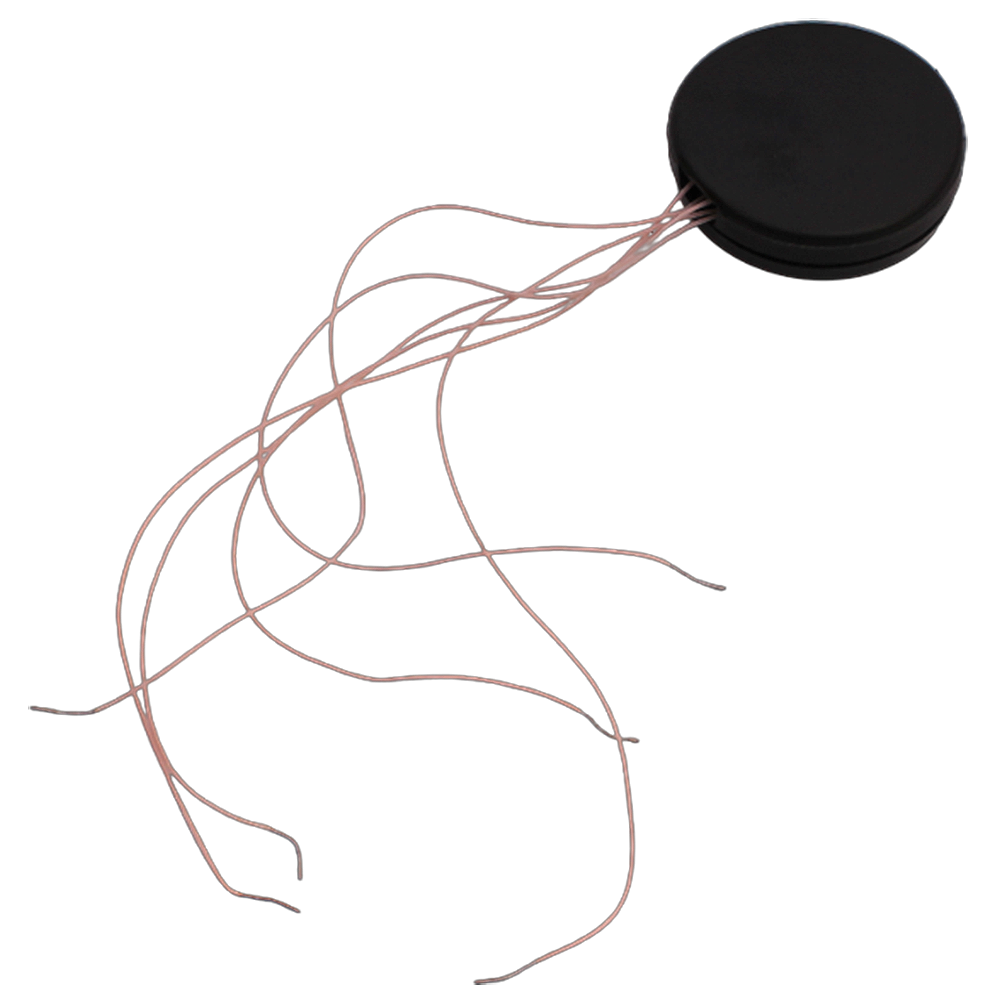

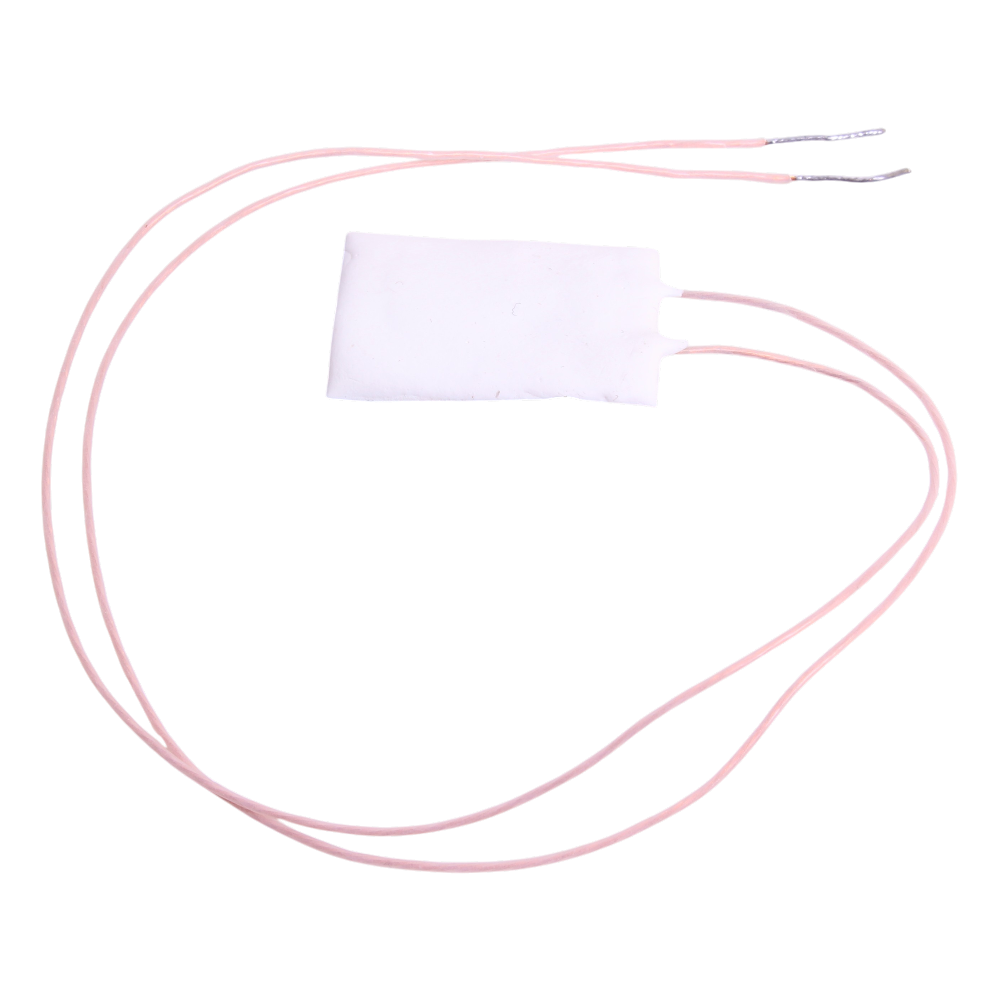

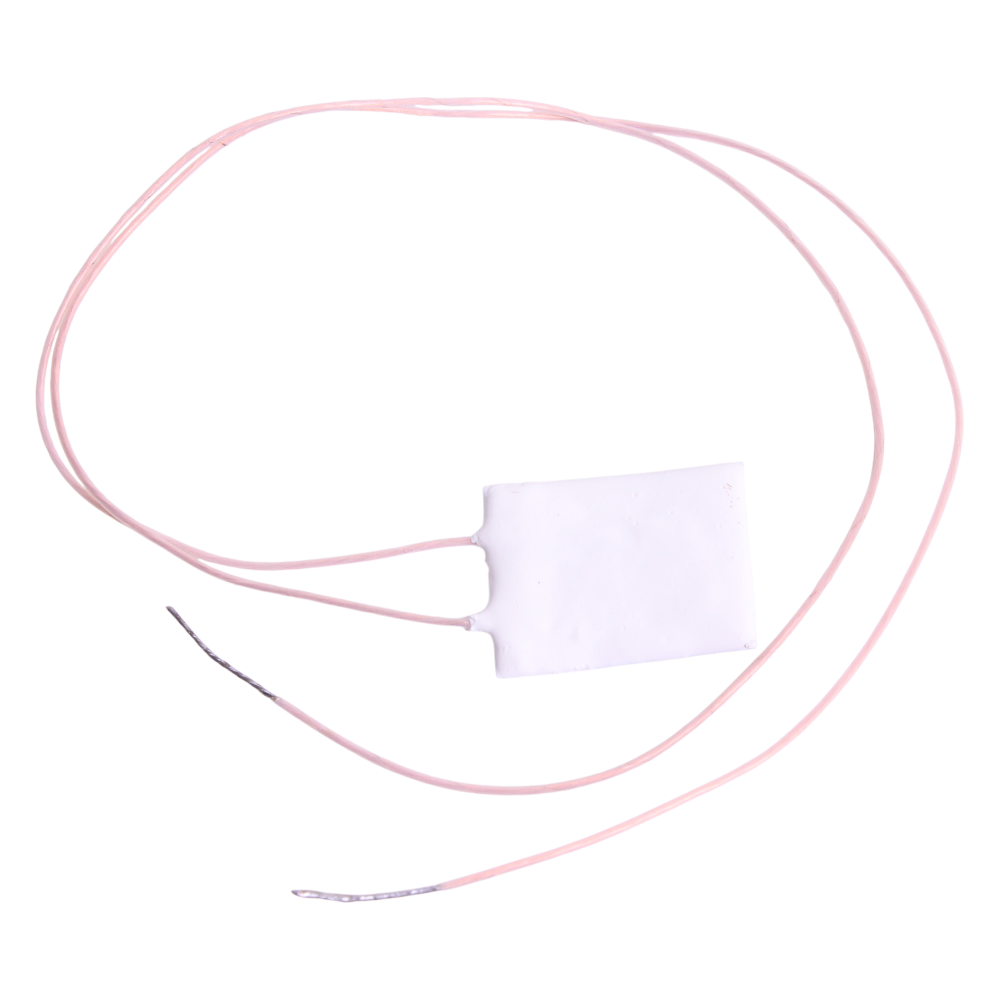

Термопреобразователи сопротивления ТСМ-9703 используются для контроля температур плоских, цилиндрических и криволинейных поверхностей.

Конструктивно датчики температуры ТСМ-9703 представляют собой гибкое основание с закрепленным на нем чувствительным элементом. Выводы - провод МГТФ. Для крепления используется клей типа К-300, К-400, КЛТ-30.

Плоские гибкие термопреобразователи ТСМ-9703 выпускаются в соответствии с ТУ 4211-027-02566540-2005.

Номинальное значение температурного коэффициента α (W100)=0,00428 (1,4280) °С-1.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 1 с
Средняя наработка до отказа при номинальных температурах 50000 ч
Устойчивость к вибрации L3
Присоединение к процессу Механический прижим, Приклеивание
Климатическое исполнение (диапазон рабочих температур) У3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТСМ
9703
08

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

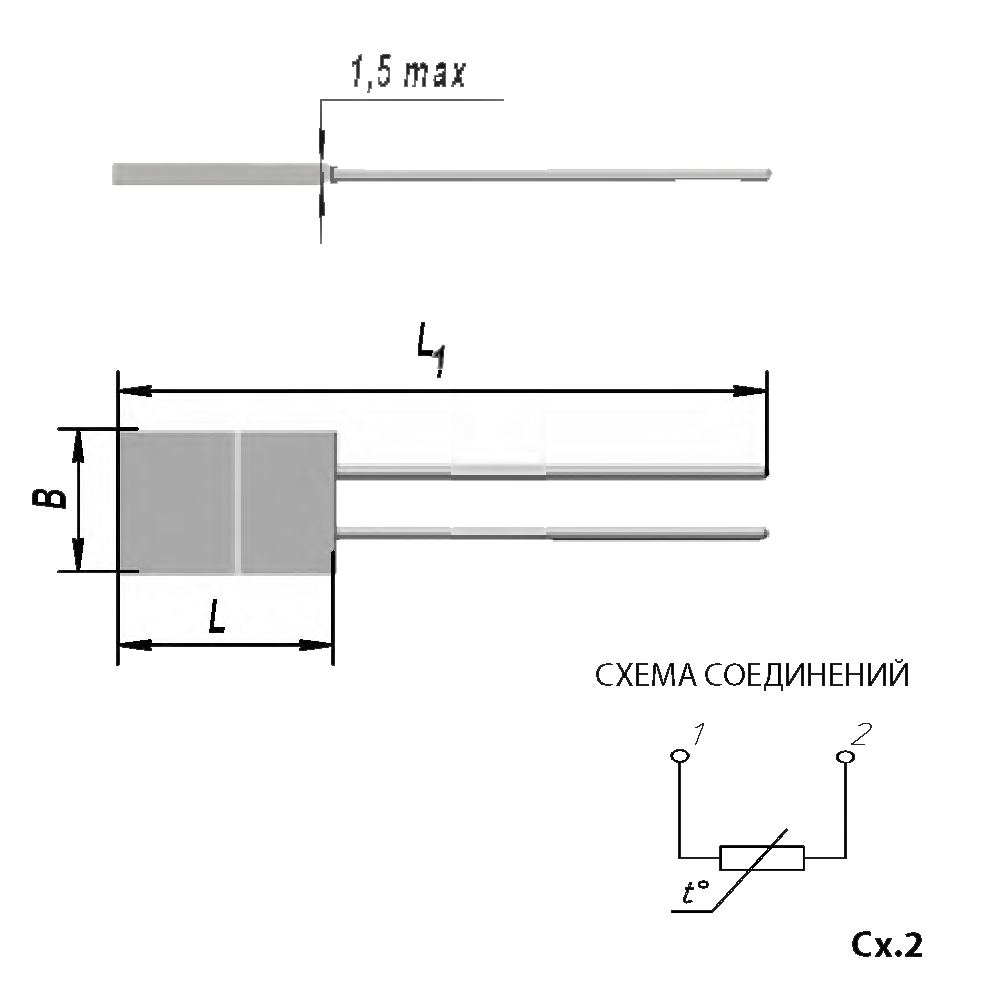

Варианты исполнений

Конструктивное
исполнение

НСХ

Класс
допуска

Размеры, мм

Диапазон
измеряемых температур, °С

В

L

L1

ТСМ-9703-06

50М

В

20

25

225

-60…+150

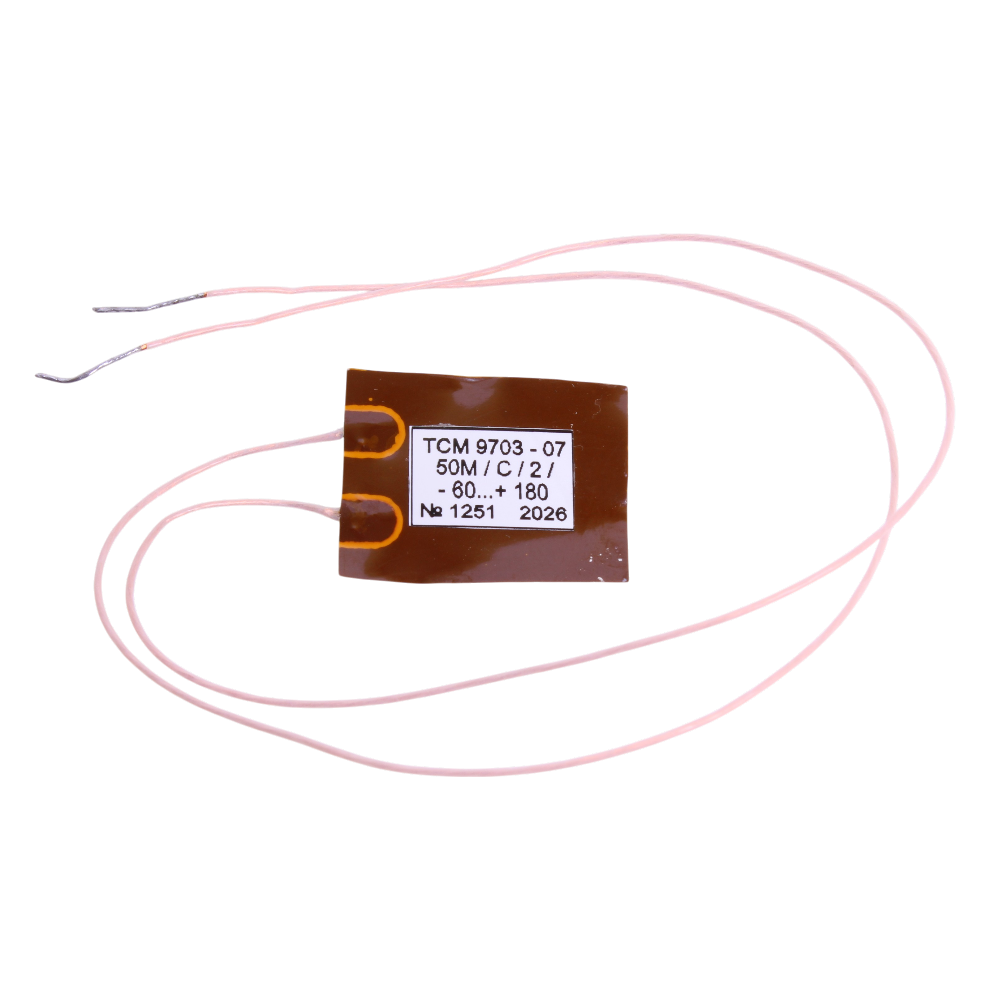

ТСМ-9703-07

С

-60…+180

ТСМ-9703-08

100М

В

25

35

235

-60…+150

ТСМ-9703-09

С

-60…+180

Стандартный комплект поставки

  • ТСМ-9703 термопреобразователь сопротивления.
  • Паспорт.
