ВТ ТСМ вставка термометрическая для медного преобразователя сопротивления ТСМ-9721

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Газовые потоки больших скоростей

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термометрическая вставка ВТ ТСМ входит в состав медного преобразователя ТСМ-9721. Может поставляться как в комплекте, так и в качестве самостоятельного изделия.

Вставка ВТ ТСМ предназначена для измерения температуры жидких и газообразных сред, измерения температуры движущихся сред при предельных скоростях потока.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 80 с
Диапазон условных давлений 0,4 МПа; 6,3 МПа
Средняя наработка до отказа при номинальных температурах 66700 ч

Структура обозначения, пример заказа

ВТ ТСМ
127
49

Конструктивное исполнение (см. Варианты исполнений)

Модель

Тип термометрической вставки

Варианты исполнений

Конструктивное
исполнение

НСХ

Конструктивное
исполнение

НСХ

l, мм

L, мм

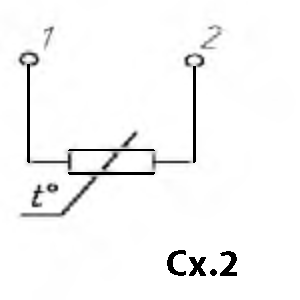

Схемы соединений

ВТ ТСМ.127-00

50М

ВТ ТСМ.127-13

100М

252

290

ВТ ТСМ.127-01

ВТ ТСМ.127-14

292

330

ВТ ТСМ.127-02

ВТ ТСМ.127-15

332

370

ВТ ТСМ.127-03

ВТ ТСМ.127-16

382

420

ВТ ТСМ.127-04

ВТ ТСМ.127-17

452

490

ВТ ТСМ.127-05

ВТ ТСМ.127-18

512

550

ВТ ТСМ.127-06

ВТ ТСМ.127-19

532

570

ВТ ТСМ.127-07

ВТ ТСМ.127-20

632

670

ВТ ТСМ.127-08

ВТ ТСМ.127-21

762

800

ВТ ТСМ.127-09

ВТ ТСМ.127-22

812

850

ВТ ТСМ.127-10

ВТ ТСМ.127-23

932

970

ВТ ТСМ.127-11

ВТ ТСМ.127-24

1012

1050

ВТ ТСМ.127-12

ВТ ТСМ.127-25

1132

1170

ВТ ТСМ.127-26

ВТ ТСМ.127-39

252

290

ВТ ТСМ.127-27

ВТ ТСМ.127-40

292

330

ВТ ТСМ.127-28

ВТ ТСМ.127-41

332

370

ВТ ТСМ.127-29

ВТ ТСМ.127-42

382

420

ВТ ТСМ.127-30

ВТ ТСМ.127-43

452

490

ВТ ТСМ.127-31

ВТ ТСМ.127-44

512

550

ВТ ТСМ.127-32

ВТ ТСМ.127-45

532

570

ВТ ТСМ.127-33

ВТ ТСМ.127-46

632

670

ВТ ТСМ.127-34

ВТ ТСМ.127-47

762

800

ВТ ТСМ.127-35

ВТ ТСМ.127-48

812

850

ВТ ТСМ.127-36

ВТ ТСМ.127-49

932

970

ВТ ТСМ.127-37

ВТ ТСМ.127-50

1012

1050

ВТ ТСМ.127-38

ВТ ТСМ.127-51

1132

1170

ВТ ТСМ.127-52

ВТ ТСМ.127-65

252

290

ВТ ТСМ.127-53

ВТ ТСМ.127-66

292

330

ВТ ТСМ.127-54

ВТ ТСМ.127-67

332

370

ВТ ТСМ.127-55

ВТ ТСМ.127-68

382

420

ВТ ТСМ.127-56

ВТ ТСМ.127-69

452

490

ВТ ТСМ.127-57

ВТ ТСМ.127-70

512

550

ВТ ТСМ.127-58

ВТ ТСМ.127-71

532

570

ВТ ТСМ.127-59

ВТ ТСМ.127-72

632

670

ВТ ТСМ.127-60

ВТ ТСМ.127-73

762

800

ВТ ТСМ.127-61

ВТ ТСМ.127-74

812

850

ВТ ТСМ.127-62

ВТ ТСМ.127-75

932

970

ВТ ТСМ.127-63

ВТ ТСМ.127-76

1012

1050

ВТ ТСМ.127-64

ВТ ТСМ.127-77

1132

1170

Стандартный комплект поставки

  • ВТ ТСМ вставка термометрическая.
  • Паспорт.
