ТСМ-9715 термопреобразователи сопротивления поверхностные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователь сопротивления ТСМ-9715 применяется для измерения температуры твердых сред, таких как плоские, цилиндрические и криволинейные поверхности.

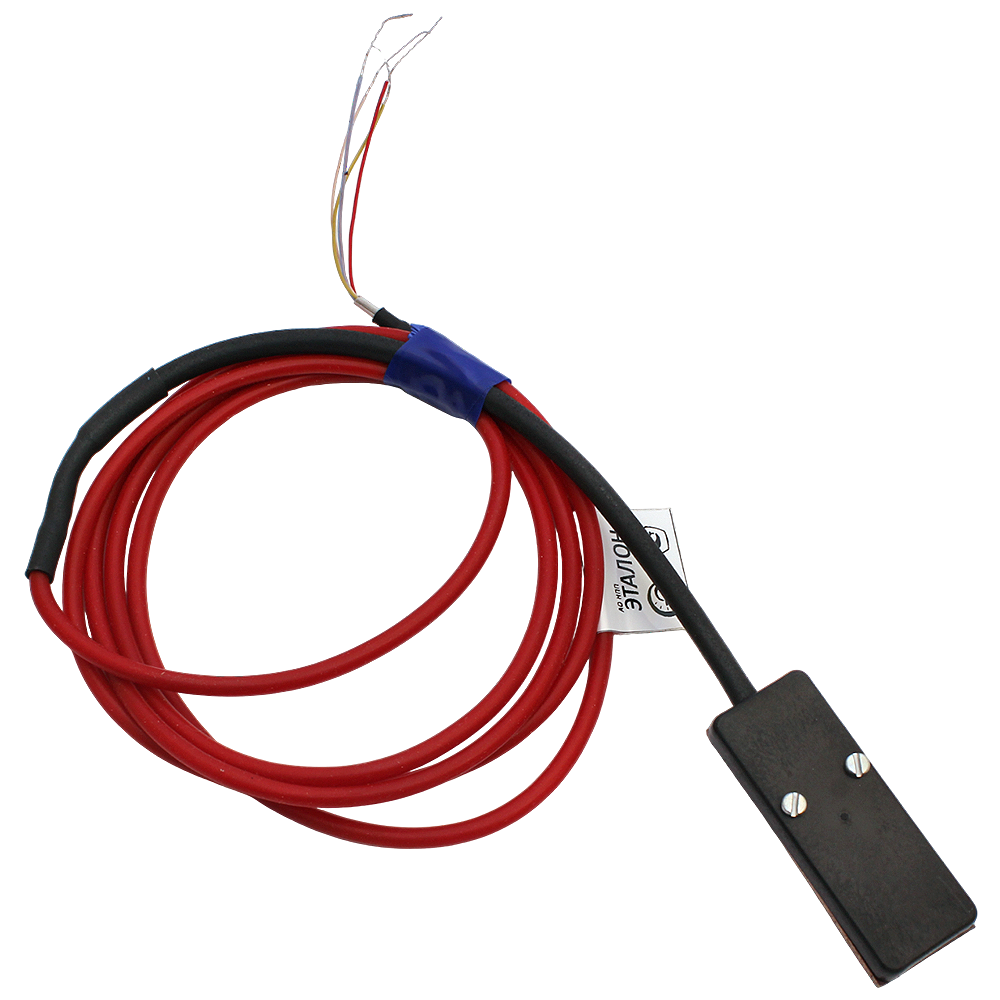

Датчики температуры ТСМ-9715 конструктивно состоят из гибкого основания с закрепленным на нем чувствительным элементом.

  • Выводы: провод МГТФ.
  • Номинальное значение температурного коэффициента α (W100)=0,00428 (1,4280) °С-1.

Поверхностные термопреобразователи сопротивления ТСМ-9715 соответствуют ТУ 4211-027-02566540-2005.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 1 с
Средняя наработка до отказа при номинальных температурах 50000 ч
Устойчивость к вибрации L3
Присоединение к процессу Механический прижим, Приклеивание

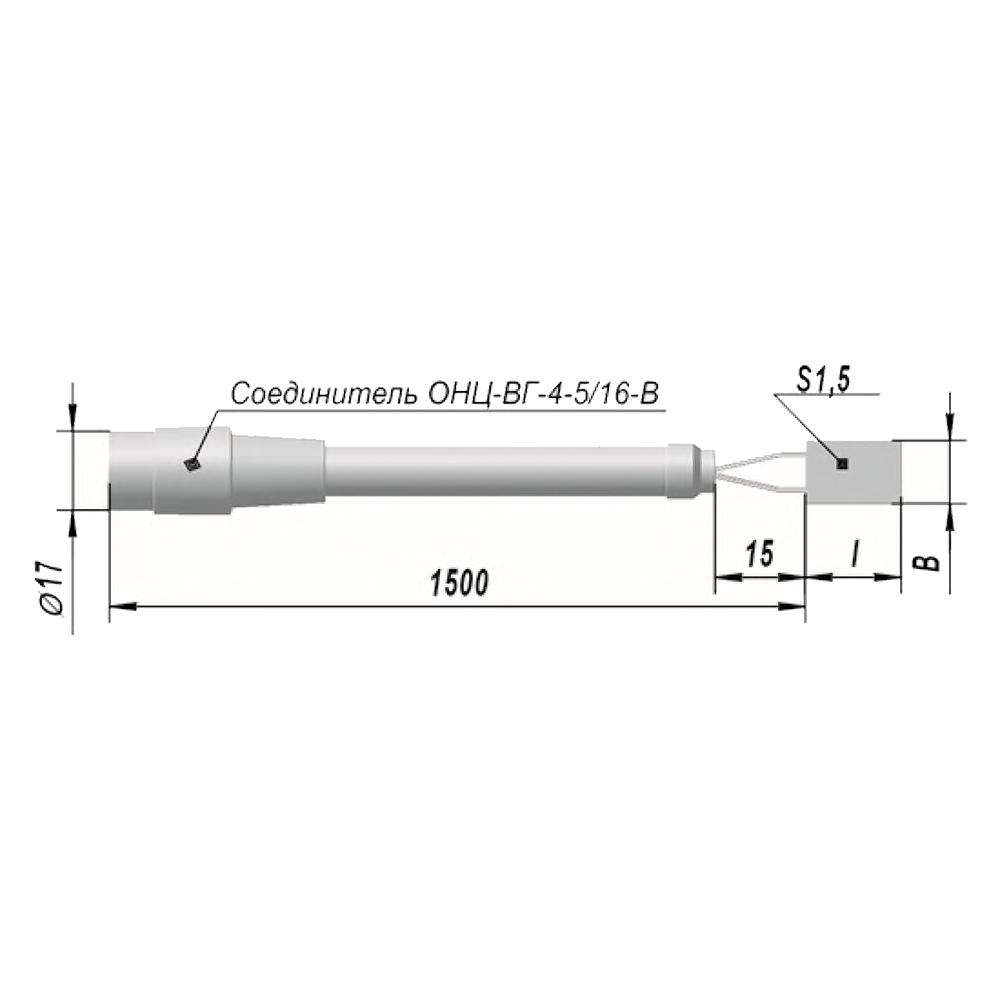

Электроподключение Соедининитель ОНЦ-ВГ-4-5/16-В
Климатическое исполнение (диапазон рабочих температур) У3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТСП
9715
18
01

Дополнительный номер исполнения определяет вид соединительного кабеля:

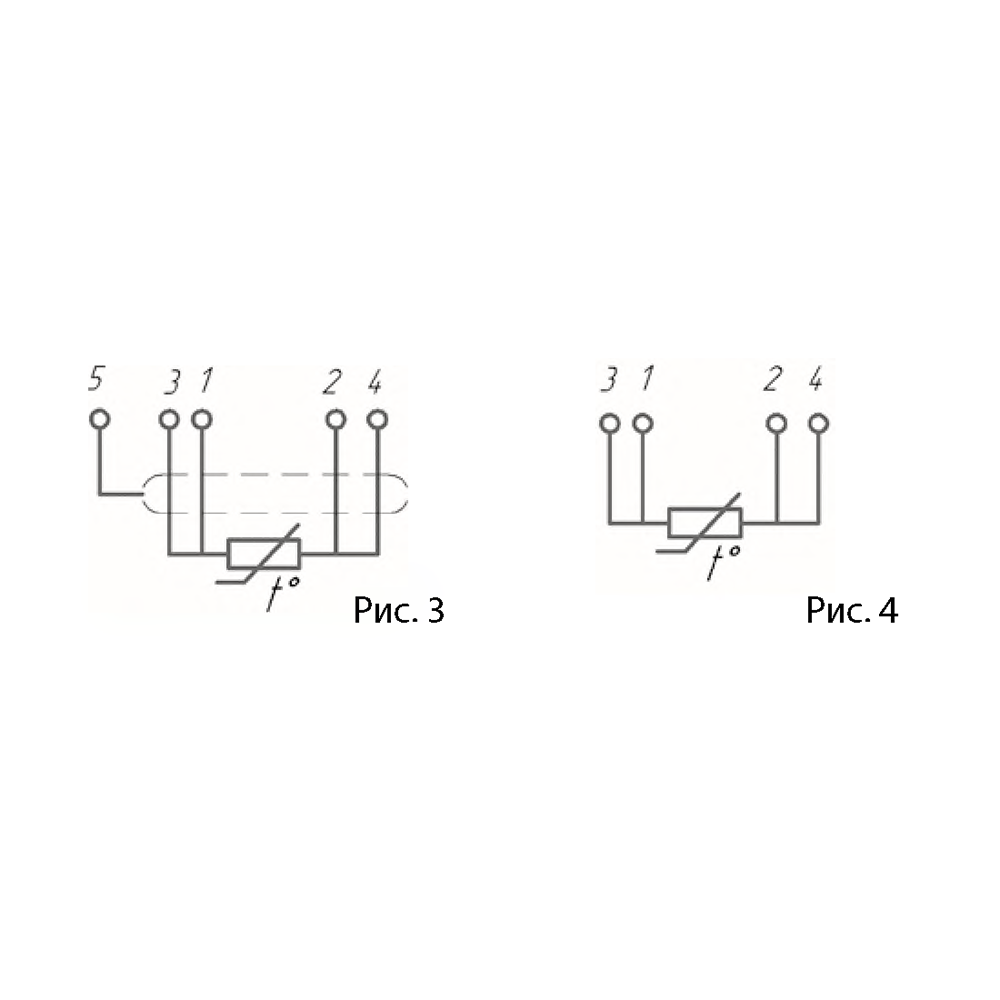

01 - кабель в экране (схема соединений рис 3)
02 - кабель без экрана (схема соединений рис 4)

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

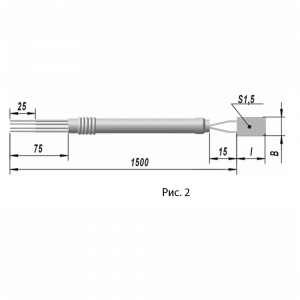

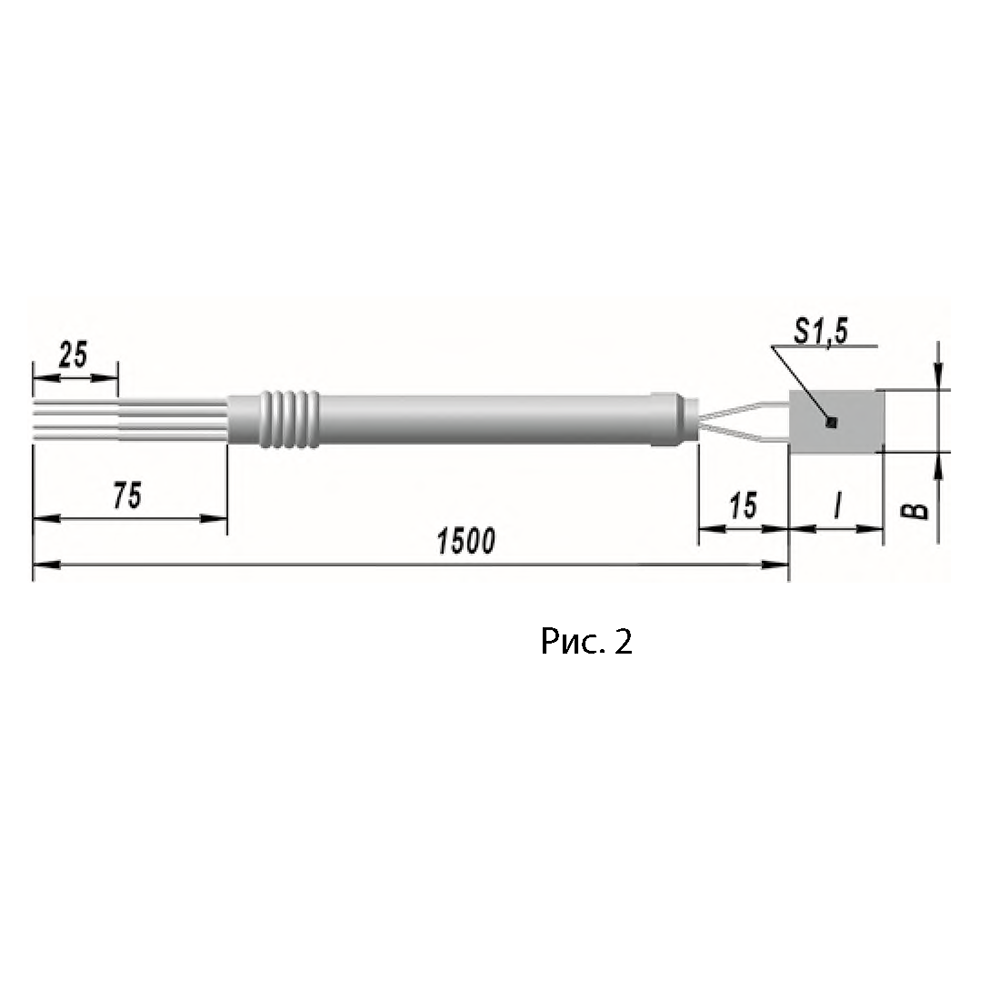

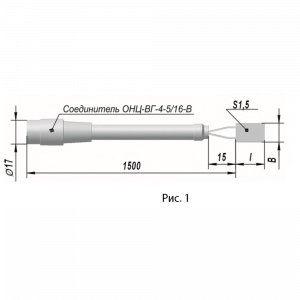

Варианты исполнений

Конструктивное
исполнение

Рисунок

НСХ

Класс
допуска

Размеры, мм

Масса,

Диапазон измеряемых
температур, °С

В

l

ТСМ-9715-16

50М

В

20

25



-60…+150

ТСМ-9715-17

С

90,0

-60…+180

ТСМ-9715-18

100М

В

25

35

-60…+150

ТСМ-9715-19

С



-60...+180

ТСМ-9715-20

50М

В

20

25



-60...+150

ТСМ-9715-21

С

60,0

-60...+180

ТСМ-9715-22

100М

В

25

35

-60...+150

ТСМ-9715-23

С



-60...+180

Стандартный комплект поставки

  • ТСМ-9715 термопреобразователь сопротивления.
  • Паспорт.
