ТСП-9715 термопреобразователи сопротивления поверхностные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, 500П, 1000П

Диапазон измеряемых температур: -60...+200°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСП-9715 используются для измерения температуры твердых поверхностей. Подходят для контакта с поверхностями плоских, цилиндрических и криволинейных форм.

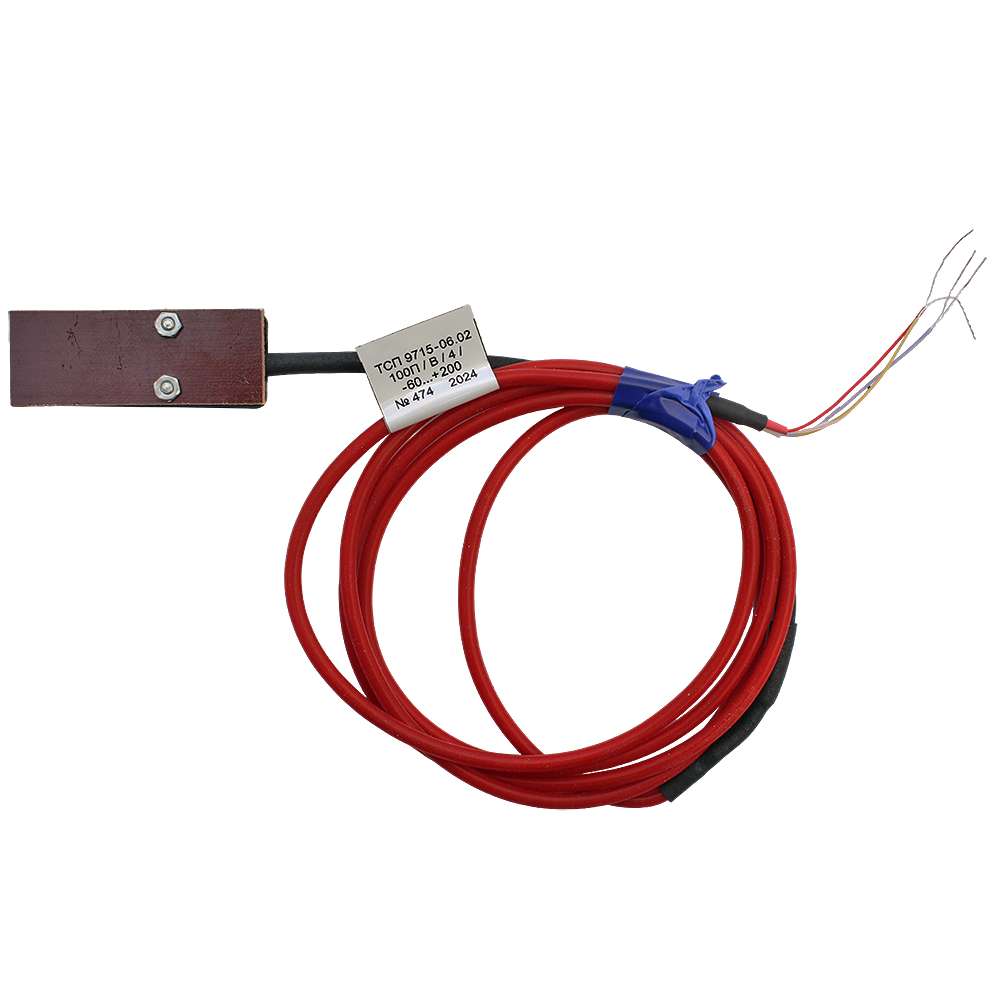

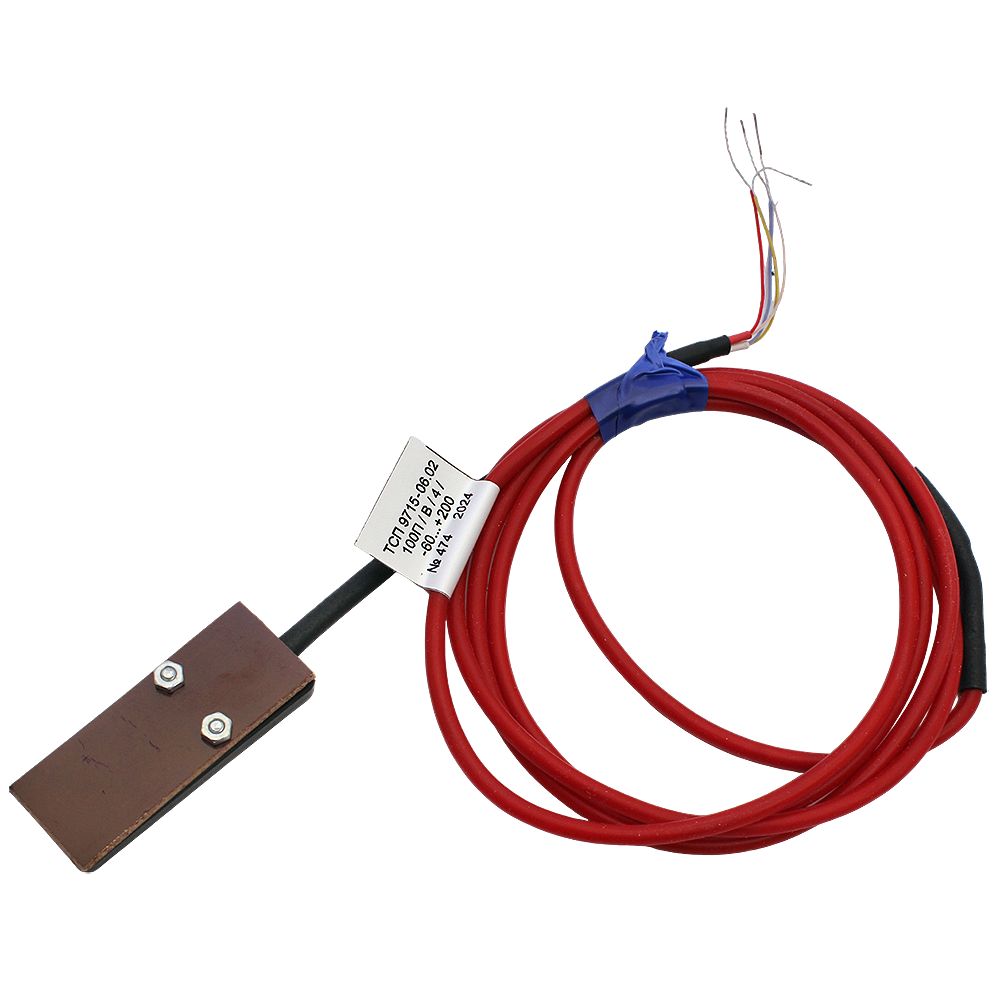

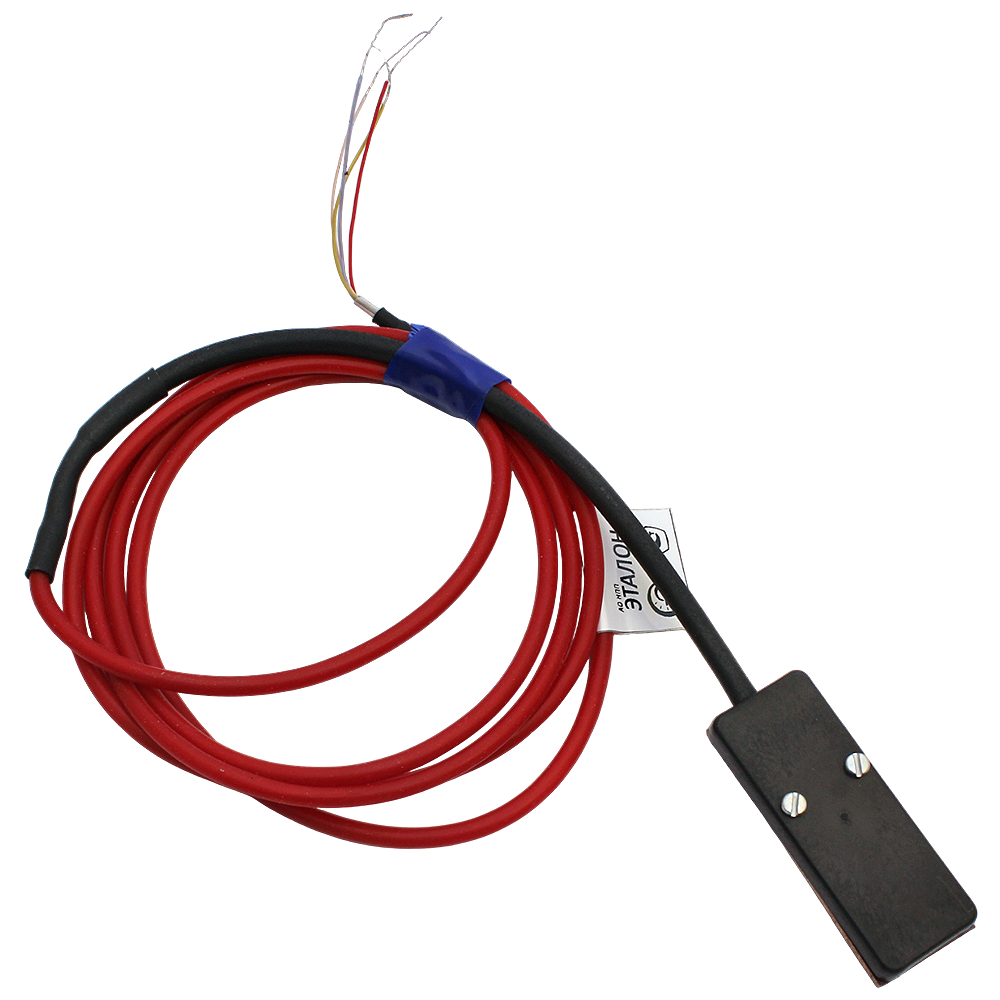

Термопреобразователь сопротивления ТСП-9715 представляет собой гибкое основание с закрепленным на нем чувствительным элементом.

  • Выводы: провод МГТФ.
  • Номинальное значение температурного коэффициента α (W100)=0,00391 (1,3910) °С-1.

Поверхностные термопреобразователи ТСП-9715 соответствуют ТУ 4211-027-02566540-2005.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 1 с
Средняя наработка до отказа при номинальных температурах 50000 ч
Устойчивость к вибрации L3
Присоединение к процессу Механический прижим, Приклеивание

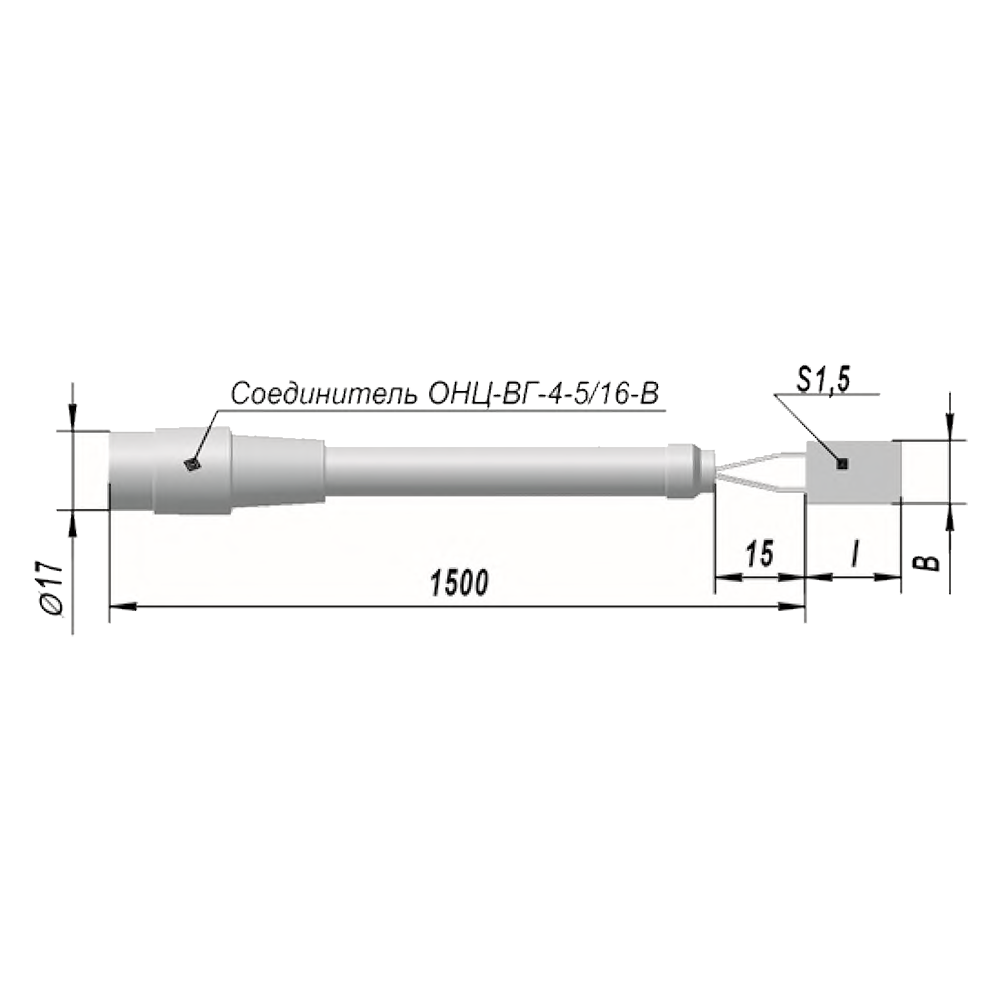

Электроподключение Соедининитель ОНЦ-ВГ-4-5/16-В
Климатическое исполнение (диапазон рабочих температур) У3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТСП
9715
02
01

Дополнительный номер исполнения определяет вид соединительного кабеля:

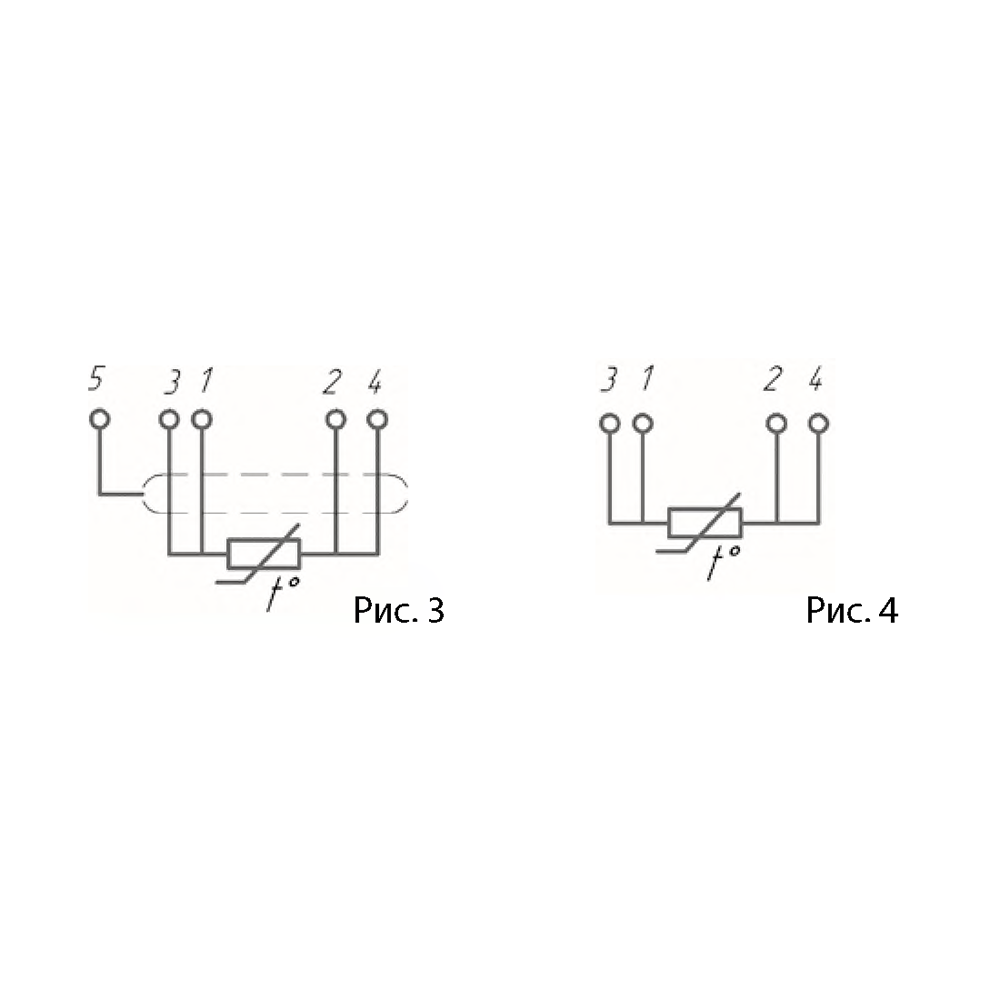

01 - кабель в экране (схема соединений рис 3)
02 - кабель без экрана (схема соединений рис 4)

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное
исполнение

Рисунок

НСХ

Класс
допуска

Размеры, мм

Масса,

Диапазон измеряемых
температур, °С

В

l

ТСП-9715-00

50П

В

10

15

90,0

-60…+200

ТСП-9715-01

С

ТСП-9715-02

100П

В

15

20

ТСП-9715-03

С

ТСП-9715-04

50П

В

10

15

60,0

ТСП-9715-05

С

ТСП-9715-06

100П

В

15

20

ТСП-9715-07

С

ТСП-9715-08

500П

В

30

40

90,0

ТСП-9715-09

С

ТСП-9715-10

1000П

В

ТСП-9715-11

С

ТСП-9715-12

500П

В

60,0

ТСП-9715-13

С

ТСП-9715-14

1000П

В

ТСП-9715-15

С

Стандартный комплект поставки

  • ТСП-9715 термопреобразователь сопротивления.
  • Паспорт.
