ТСП-9703 термопреобразователи сопротивления плоские гибкие

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, 500П

Диапазон измеряемых температур: -60...+200°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-9703 предназначены для измерения температуры поверхностей твердых тел: плоских объектов, цилиндрических форм (радиусом не менее 10 мм) и криволинейных поверхностей.

Конструкция ТСП-9703

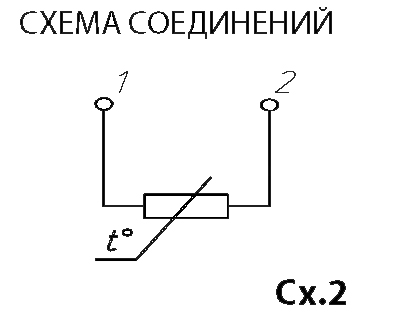

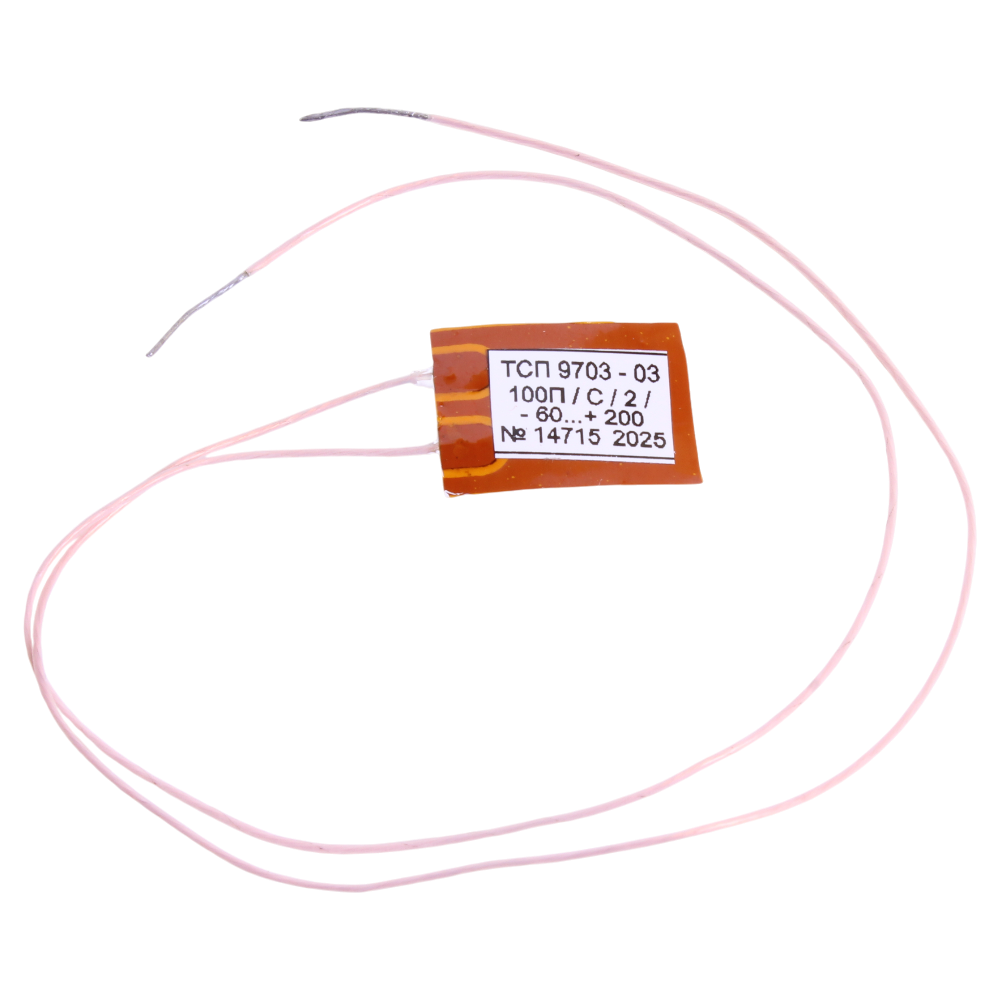

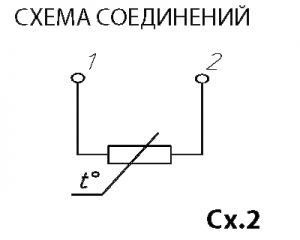

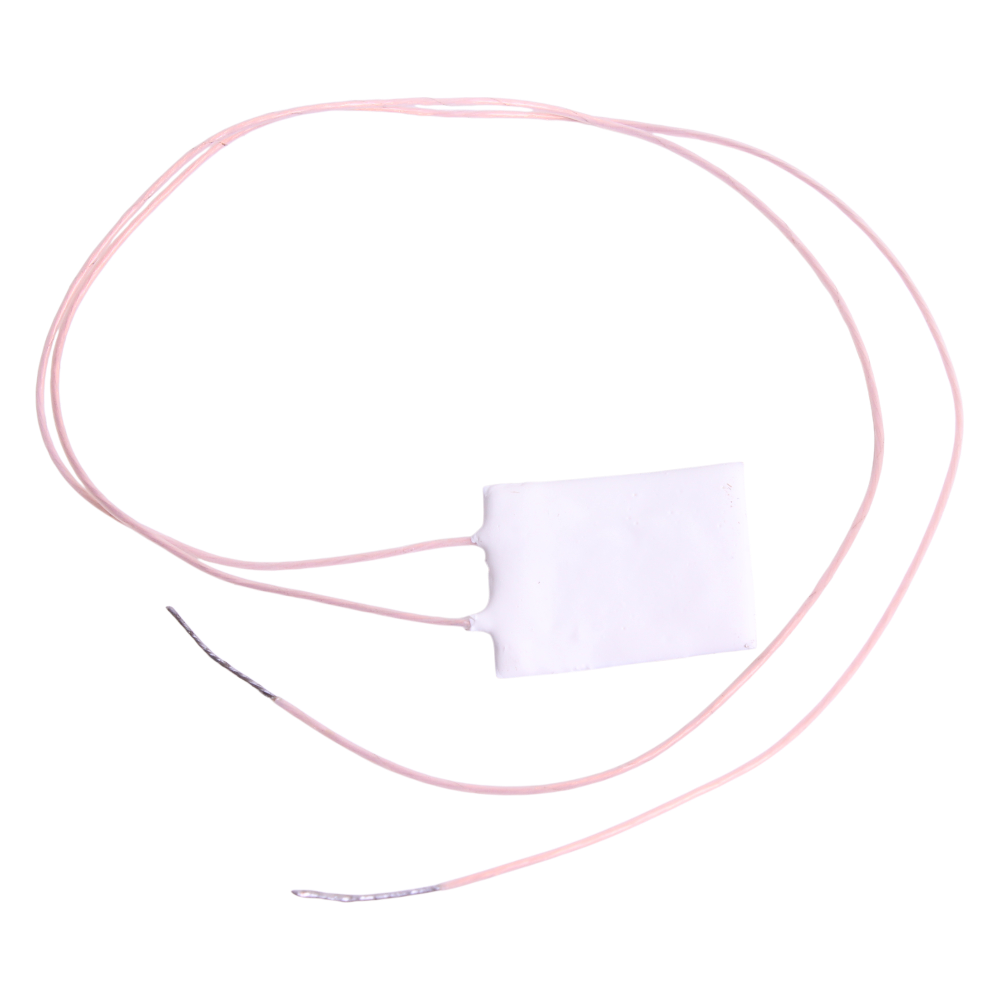

Принцип действия ТСП-9703 основан на свойстве платины изменять свое электрическое сопротивление при изменении температуры. ТСП-9703 имеют гибкое основание с закрепленным на нем чувствительным элементом из платины (намотка платиновой проволоки). Гибкое основание залито кремнийорганической композицией. Концы проволоки выведены на контактные площадки, куда припаиваются выводные проводники из провода МГТФ (сечение 0,12 мм2).

Термопреобразователи ТСП-9703 в зависимости от показателей НСХ, класса допуска и габаритных размеров имеют следующие исполнения: ТСП-9703-00, ТСП-9703-01, ТСП-9703-02, ТСП-9703-03, ТСП-9703-04, ТСП-9703-05, ТСП-9703-10, ТСП-9703-11.

Особенности ТСП-9703:

  • Выводы - провод МГТФ для подвижного и фиксированного монтажа.
  • Для присоединения к процессу рекомендуется использовать клей К-300, К-400, КЛТ-30, или механический прижим.
  • Технические характеристики гибких термопреобразователей ТСП-9703 соответствуют ТУ 4211-027-02566540-2005.
  • Номинальное значение температурного коэффициента α (W100)=0,00391 (1,3910) °С-1.
  • Средняя наработка до отказа составляет не менее 50 000 часов.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 1 с
Средняя наработка до отказа при номинальных температурах 50000 ч
Устойчивость к вибрации L3
Присоединение к процессу Механический прижим, Приклеивание
Климатическое исполнение (диапазон рабочих температур) У3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТСП
9703
04

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное
исполнение

НСХ

Класс
допуска

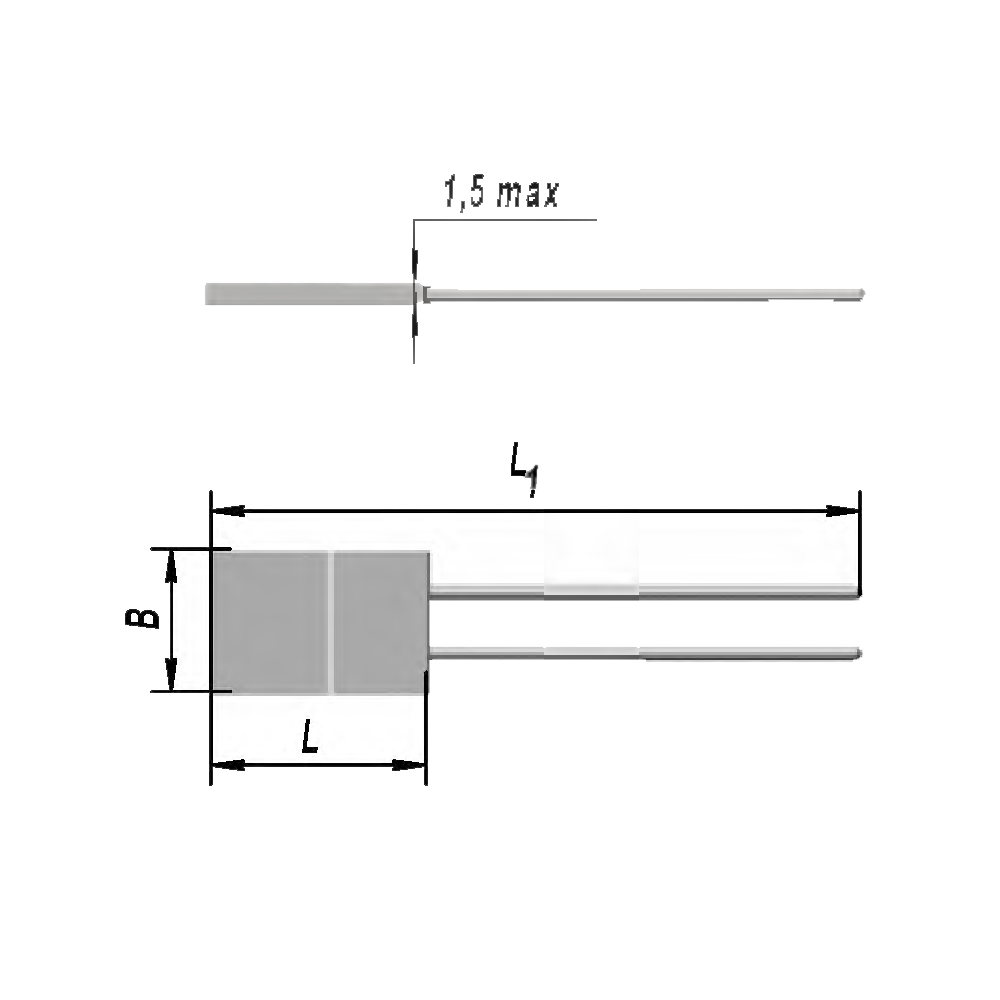

Размеры, мм

Диапазон
измеряемых
температур, °С

В

L

L1

ТСП-9703-00

50П

В

10

15

215

-60...+200

ТСП-9703-01

С

ТСП-9703-02

100П

В

15

20

220

ТСП-9703-03

С

ТСП-9703-04

500П

В

30

40

240

ТСП-9703-05

С

ТСП-9703-10

1000П

В

30

40

240

-60...+200

ТСП-9703-11

С



тсп-9703

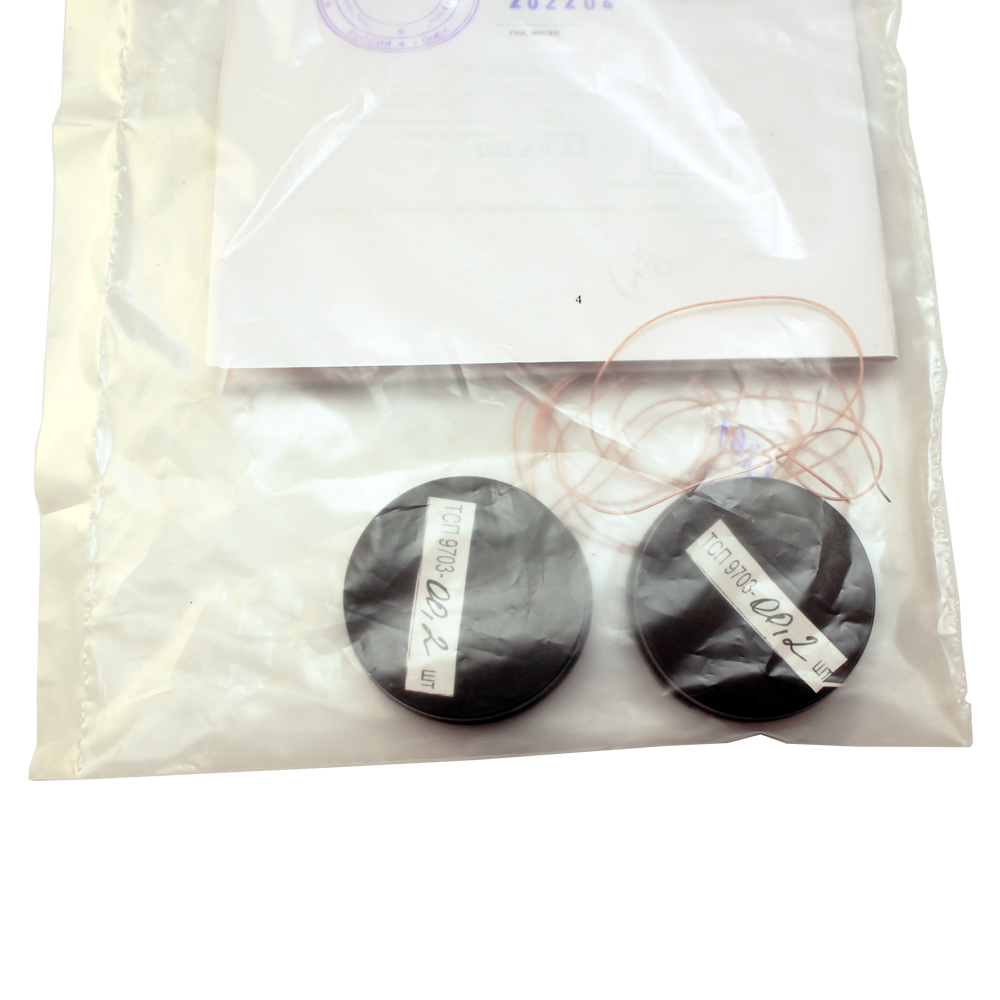

Стандартный комплект поставки

  • ТСП-9703 термопреобразователь сопротивления.
  • Паспорт.

Скачать документацию

ТСП-9703, ТСМ-9703; ТСП-9715, ТСП-9715 термопреобразователи сопротивления. Паспорт.



Чтобы правильно подобрать ТСП-9703, узнать стоимость термопреобразователей сопротивления ТСП-9703 или купить ТСП-9703, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
