ТСП-012К термопреобразователи сопротивления платиновые с соединительным кабелем

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 1000П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -50...+120°C, -60...+150°C, -60...+180°C, -60...+200°C, -60...+450°C, -60...+500°C, 0...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIIСТGbX, 1ExdIIСТGbX/0ExiaIIСТGaХ, Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления погружаемые с соединительным кабелем ТСП-012-К предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей, в том числе во взрывоопасных зонах.

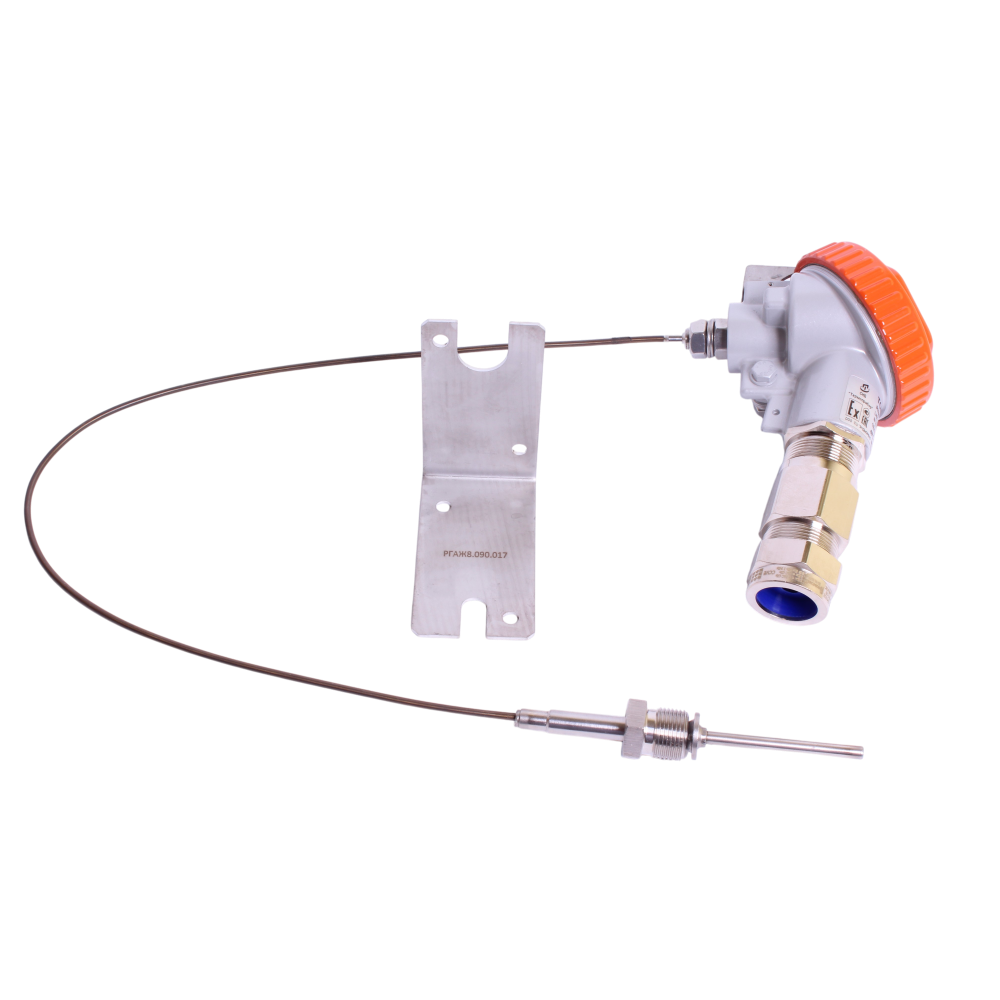

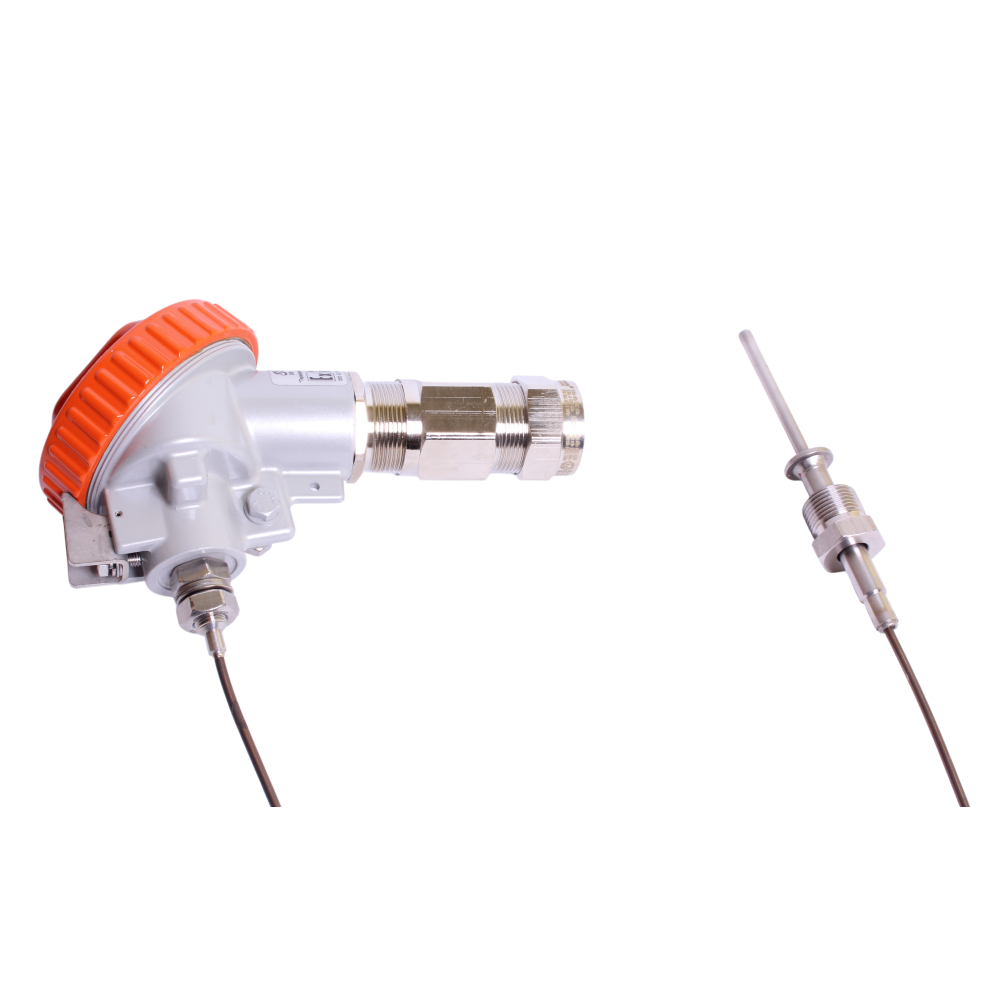

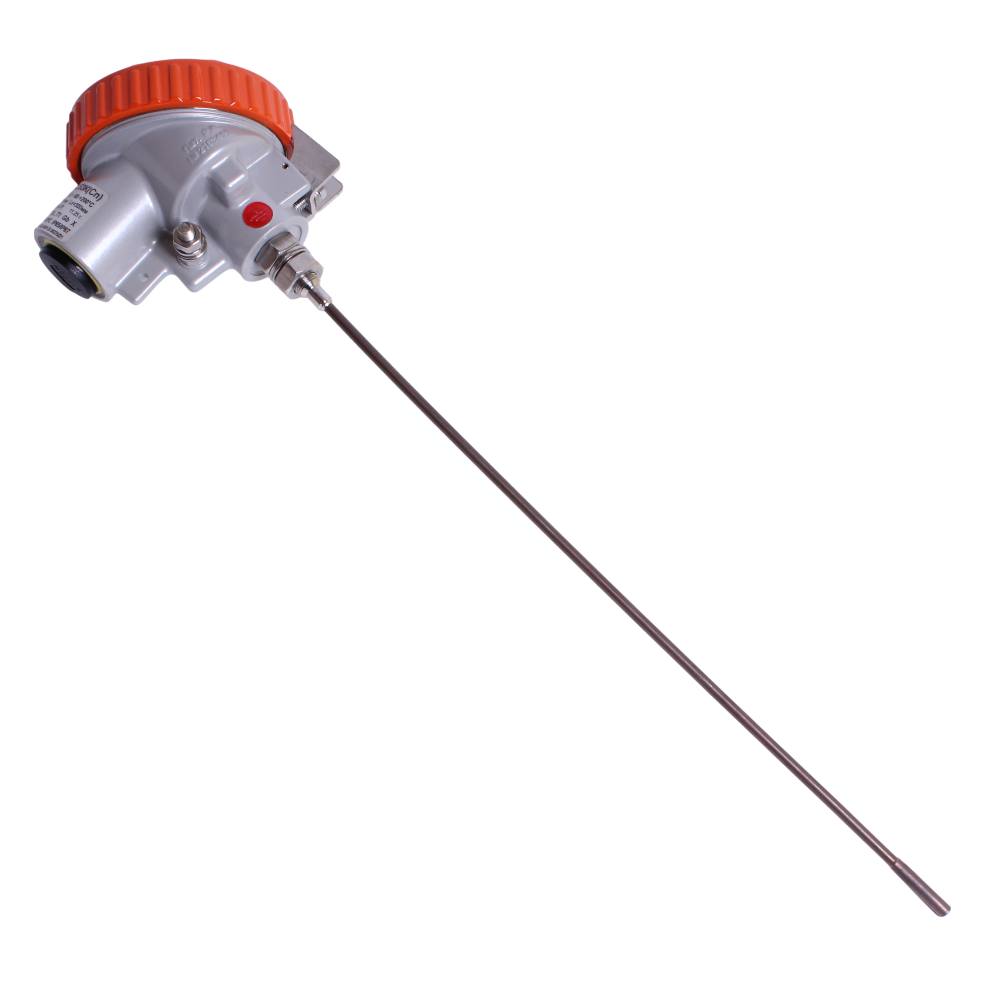

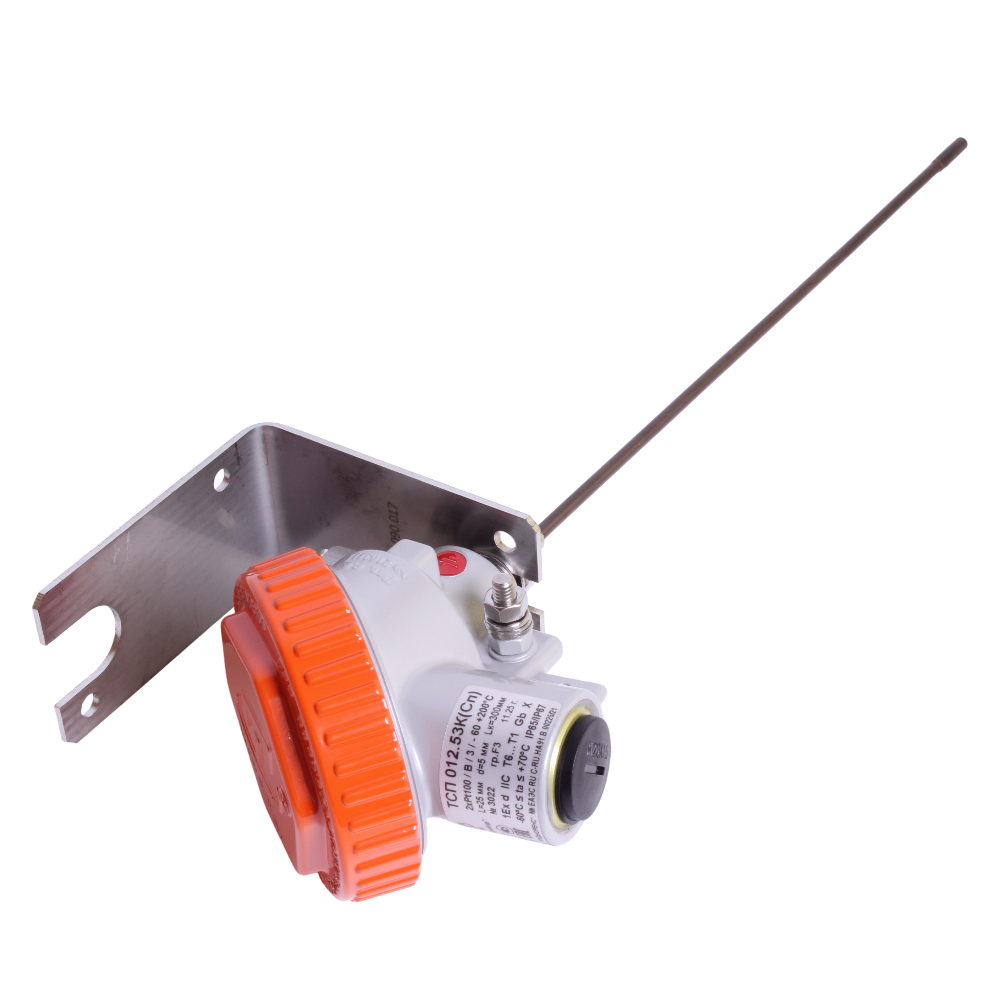

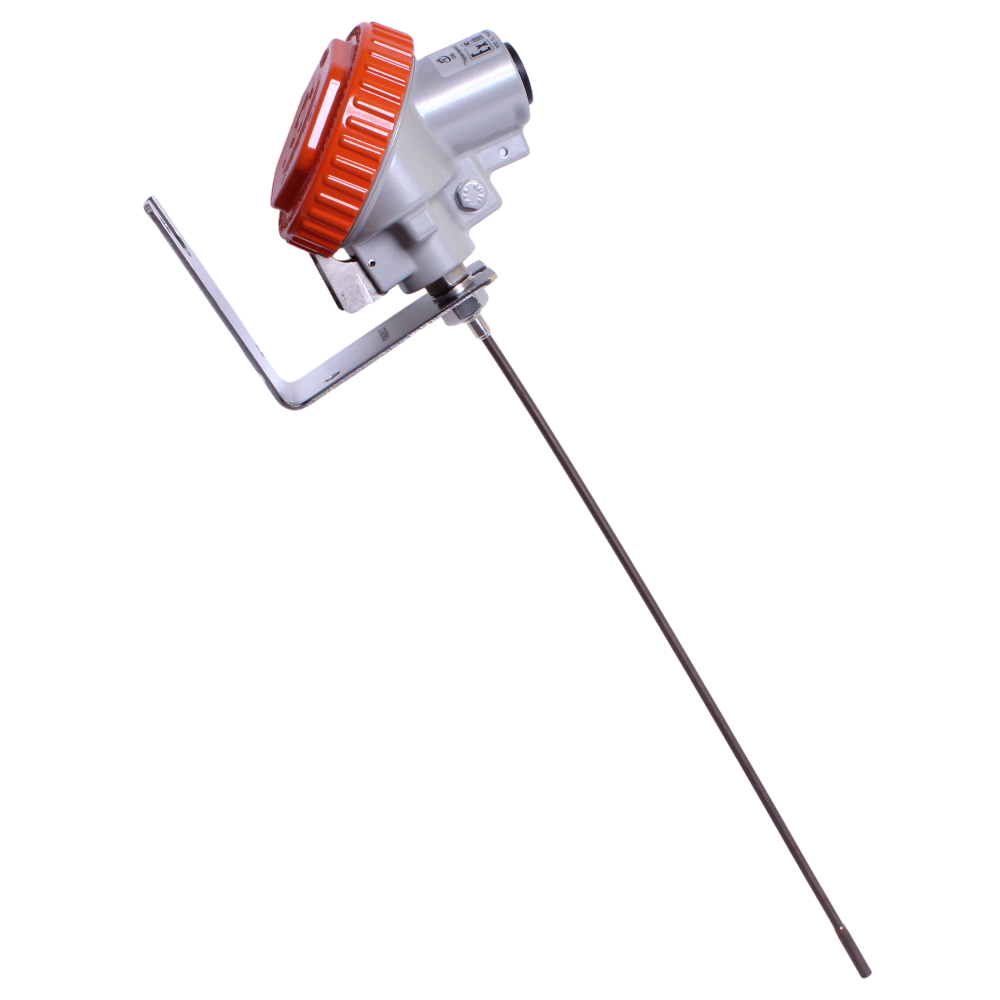

Термопреобразователи ТСП-012К состоят из чувствительного элемента, защитного корпуса (защитной арматуры), соединительного кабеля и клеммной головки. Материал защитных корпусов - нержавеющие стали марок 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S). Клеммные головки изготавливаются из металла (литьевой алюминиевый сплав) либо из неметаллических материалов (поликарбонат).

В защитный корпус термопреобразователей ТСП-012К устанавливаются терморезистивные платиновые чувствительные элементы модульного типа, с НСХ преобразования 50П, 100П, Pt100, Pt500, Pt1000, 1000П, а также 46П (по заказу). Количество одновременно устанавливаемых чувствительных элементов - 1 или 2.

Термопреобразователи ТСП-012К имеют исполнения для применения в условиях высоких и особо высоких вибрационных нагрузок. ТСП-012К также могут быть изготовлены как в общепромышленном, так и во взрывозащищенном исполнениях (с видом взрывозащиты «искробезопасная электрическая цепь»).

Термопреобразователи ТСП-012К могут иметь исполнения, устойчивые и прочные к воздействию давления измеряемой среды до 12,0 МПа при разрушении защитного корпуса в рабочих условиях эксплуатации. Конструкция таких термопреобразователей предотвращает утечку измеряемой среды во внешнюю среду при разрушении защитного корпуса благодаря специальному конструктивному исполнению узла уплотнения токовыводов чувствительного элемента в защитном корпусе. Эти исполнения изготавливают в общепромышленном и взрывозащищенном исполнениях для применения в условиях воздействия стандартных, высоких и особо высоких вибрационных нагрузок.

Кроме того, термопреобразователи ТСП-012К могут поставляться в комплекте с узлом РГАЖ 6.115.485, предназначенным для контроля наличия измеряемой среды под давлением внутри защитной гильзы в случае разрушения или потери герметичности погружаемой части защитной гильзы.

ТСП-012К имеют следующие соединительные кабели: на основе медных многожильных проводов в двойной фторопластовой изоляции; на основе медных многожильных проводов в двойной фторопластовой изоляции в металлорукаве; на основе кабеля КНМСН диаметром от 3 до 5 мм.

ТСП-012К зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Класс допуска A, AA, B, C
Количество рабочих спаев 1, 2
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12,0 МПа
Средняя наработка до отказа при номинальных температурах 100 000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для сред, содержащих сероводород Н2S)
Материал корпуса Литьевой алюминиевый сплав, поликарбонат
Устойчивость к вибрации GX1
Диаметр монтажной части от 3 до 10 мм
Длина монтажной части 60 мм, 80 мм, 160 мм, 200 мм, 500 мм
Присоединение к процессу Штуцер подвижный G1/2", Штуцер подвижный M8×1, Штуцер подвижный M12×1,5, Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP65, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСП-012.16K.В-ОП
50П-А
4-1
160-10-Н
М27х2
1
1500/МН
Г8/1
-
КВ5(D(8-17)/(d5-13))

Исполнение кабельного ввода: позиция не заполняется – для стандартных кабельных вводов клеммных головок

Расположение и конструкция кабельных вводов клеммных головок: позиция не заполняется – при стандартном расположении кабельного ввода ; Прт – кабельный ввод с противоположной стороны; Раз —при разъемном соединении ввода соединительного кабеля ТС: ПртРаз.

Тип клеммной головки: Г8, Г8/1, Г9, Г6/1; О – отсутствует

Длина соединительного кабеля Lк, мм / материал соединительного кабеля: длина соединительного кабеля.

Исполнение штуцера (1 - подвижный; 1Пр - подвижный подпружиненный; О - отсутствует)

Резьба D на установочном штуцере; О – отсутствует

Длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) L, мм. Диаметр монтажной (погружаемой) части защитного корпуса d или d/d1, мм. Материал защитного корпуса: Н – нержавеющая сталь 12Х18Н10Т; Ас – нержавеющая сталь 10Х17Н13М2Т

Схема соединения внутренних проводов ТС с ЧЭ: 2 – 2-хпроводная; 3 – 3-хпроводная; 4 – 4-хпроводная. Количество ЧЭ, шт: 1, 2

НСХ преобразования по ГОСТ 6651: 50М, 100М, 2000М. Класс по ГОСТ 6651: А, В, С.

Наименование модели. Исполнение по виброустойчивости: позиция не заполняется – стандартное исполнение; В – с виброустойчивостью. ОП - Исполнение по взрывозащищенности: Оп – общепромышленный (невзрывозащищенный); Exi, Exi(F3),Exd(F3), Exdi(F3).

Стандартный комплект поставки

  • Термопреобразователь сопротивления ТСП-012-К (исполнение согласно заказу).
  • Комплект монтажных частей с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТСП-012-К, поступающих в один адрес, далее – по заказу).

Скачать документацию

ТСМ-012, ТСП-012 термопреобразователи сопротивления. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
