ТСП-012Сп термопреобразователи сопротивления платиновые для измерения температуры воздуха

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -50...+100°C, -60...+100°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIIСТGbX, 1ExdIIСТGbX/0ExiaIIСТGaХ, Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-012Сп предназначены для измерения температуры окружающей среды (воздуха).

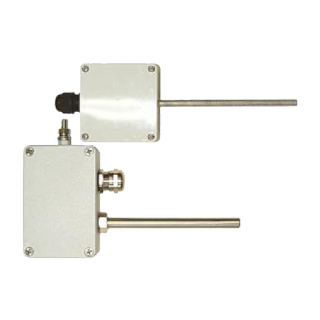

Термопреобразователи ТСП-012Сп состоят из чувствительного элемента, защитного корпуса (защитной арматуры) и клеммной головки. Материал защитных корпусов - нержавеющие стали марок 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S). Клеммные головки изготавливаются из металла (литьевой алюминиевый сплав) либо из неметаллических материалов (стеклонаполненный полиамид, поликарбонат).

В защитный корпус термопреобразователей ТСП-012Сп устанавливаются терморезистивные платиновые чувствительные элементы модульного типа, с НСХ преобразования 50П, 100П, Pt100, Pt500, Pt1000. Количество одновременно устанавливаемых чувствительных элементов - 1.

ТСП-012Сп также могут быть изготовлены как в общепромышленном, так и во взрывозащищенном исполнениях (с видом взрывозащиты «искробезопасная электрическая цепь»).

ТСП-012Сп зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Класс допуска A, B, C
Количество рабочих спаев 1
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12,0 Мпа
Средняя наработка до отказа при номинальных температурах 100 000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для сред, содержащих сероводород Н2S)
Материал корпуса Литьевой алюминиевый сплав, стеклонаполненный полиамид, поликарбонат
Устойчивость к вибрации V3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм
Присоединение к процессу Без крепежных элементов
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP65, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСП 012Сп
Exd
100П
В
4-1-100
8
Н
Г6/1
-
КМР16Г

Исполнение кабельного ввода: позиция не заполняется для стандартных кабельных вводов клеммных головок

Расположение кабельного ввода клеммной головки типа «Г8/1»: не заполняется при стандартном расположении кабельного ввода; Прт – при расположении кабельного ввода с противоположной стороны относительно положения защитного корпуса (защитной арматуры)

Тип клеммной головки: Г8/2, Г8/1, Г8, Г9/1, Г9, Г6/1, П

Материал защитного корпуса: Н – нержавеющая сталь 12Х18Н10Т; Ас — нержавеющая сталь 10Х17Н13М2Т (для сред с Н2S)

Диаметр защитного корпуса d: 8 – ᴓ8 мм; 6 – ᴓ6 мм

Схема соединения (см. Варианты исполнений): 2 – 2-хпроводная; 3 – 3-хпроводная; 4 – 4-хпроводная. Количество чувствительных элементов, шт: 1. Длина монтажной части L, мм: 60, 80, 100, 120, 160, 200.

Класс по ГОСТ 6651: А, В, С

НСХ преобразования: 50П, 100П, Pt500, Pt1000

Исполнение по взрывозащищенности: Оп – общепромышленный; Exi, Exd, Exdi - взрывозащищённый.

Наименование модели

Стандартный комплект поставки

  • Термопреобразователь сопротивления ТСП-012Сп (исполнение согласно заказу).
  • Комплект монтажных частей с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТСП-012Сп, поступающих в один адрес, далее – по заказу).

Скачать документацию

ТСМ-012, ТСП-012 термопреобразователи сопротивления. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
