ТСП-012-Exd, ТСП-012-Exdi термопреобразователи сопротивления платиновые взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 1000П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -60...+180°C, -60...+200°C, -60...+450°C, -60...+500°C, 0...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIIСТGbX, 1ExdIIСТGbX/0ExiaIIСТGaХ

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные термопреобразователи сопротивления ТСП-012 с видом взрывозащиты «взрывонепроницаемая оболочка» и «взрывонепроницаемая  оболочка + искробезопасная электрическая цепь» предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей во взрывоопасных зонах.

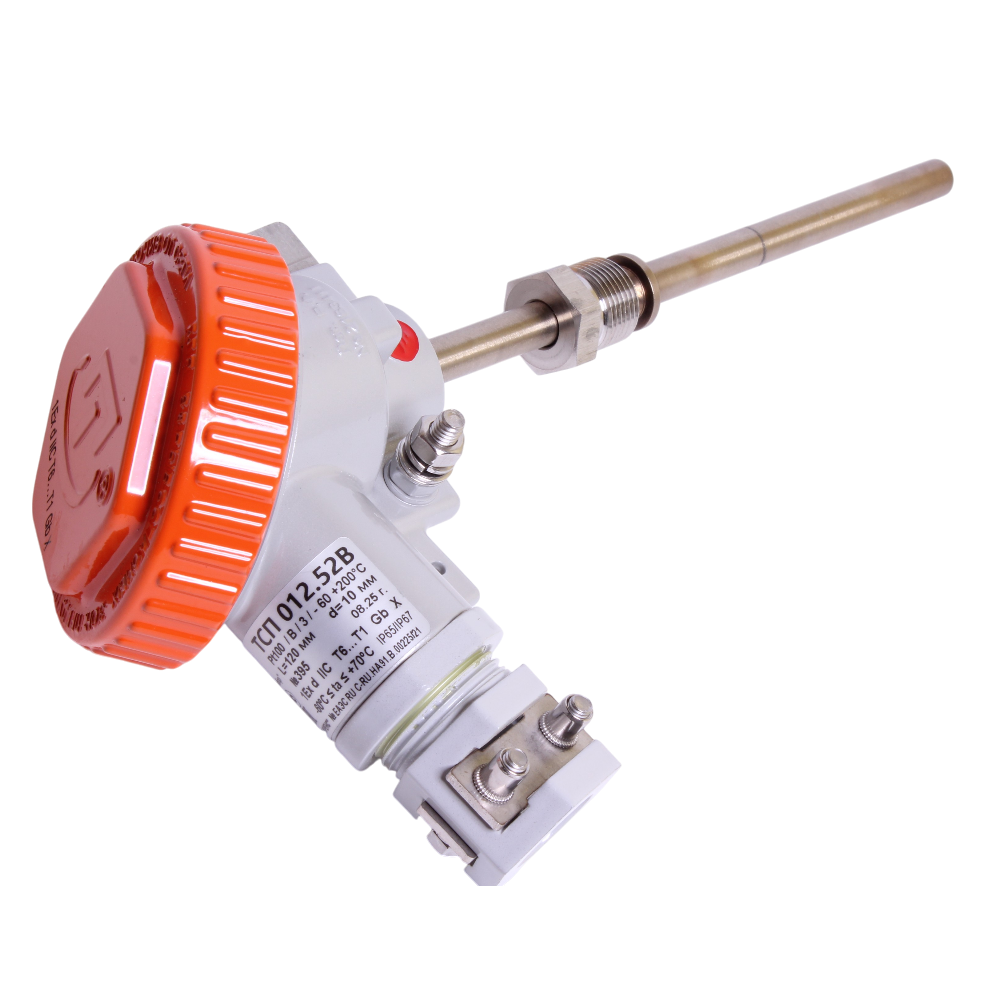

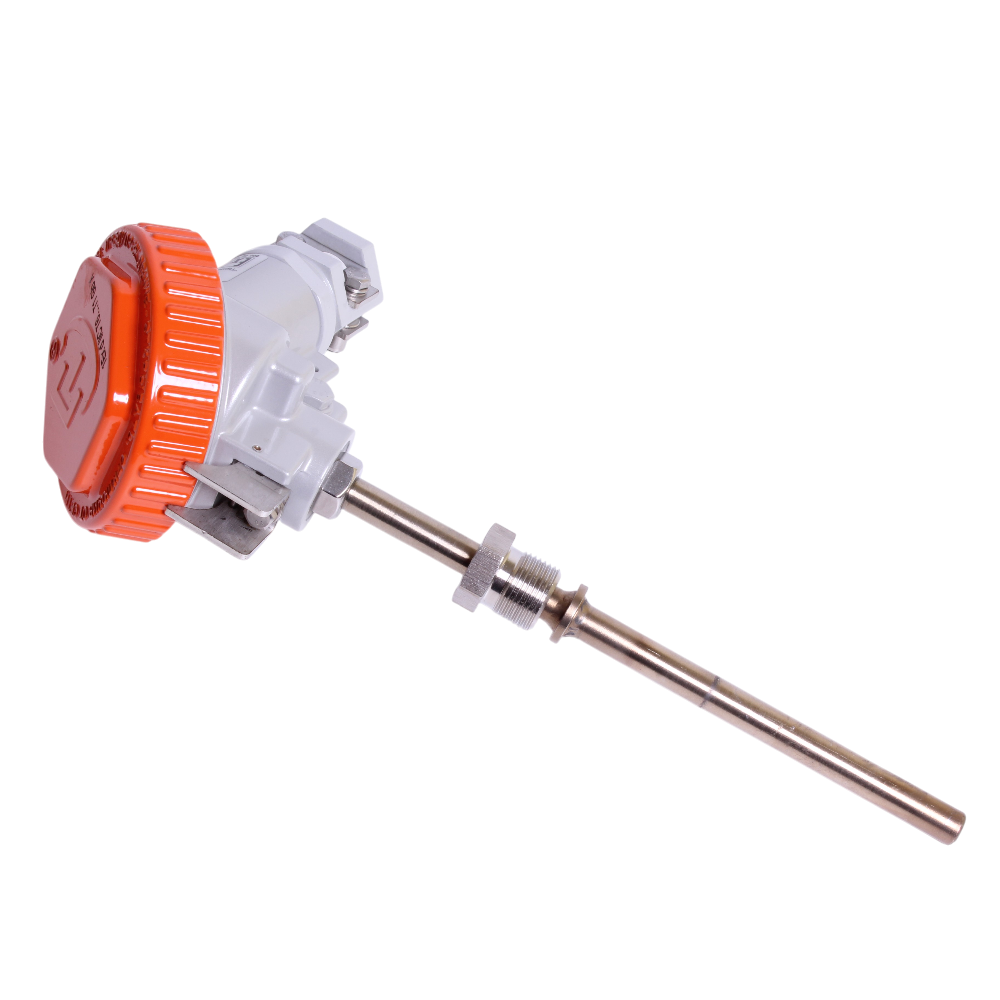

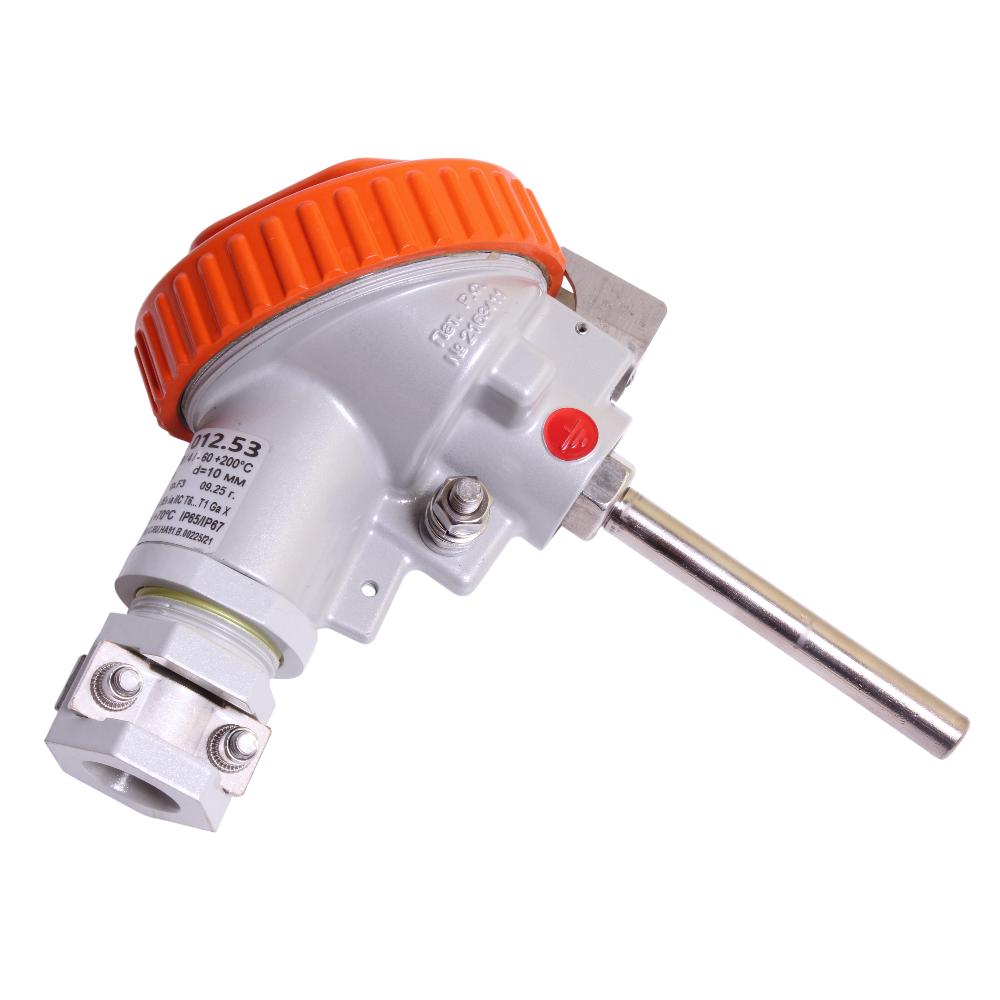

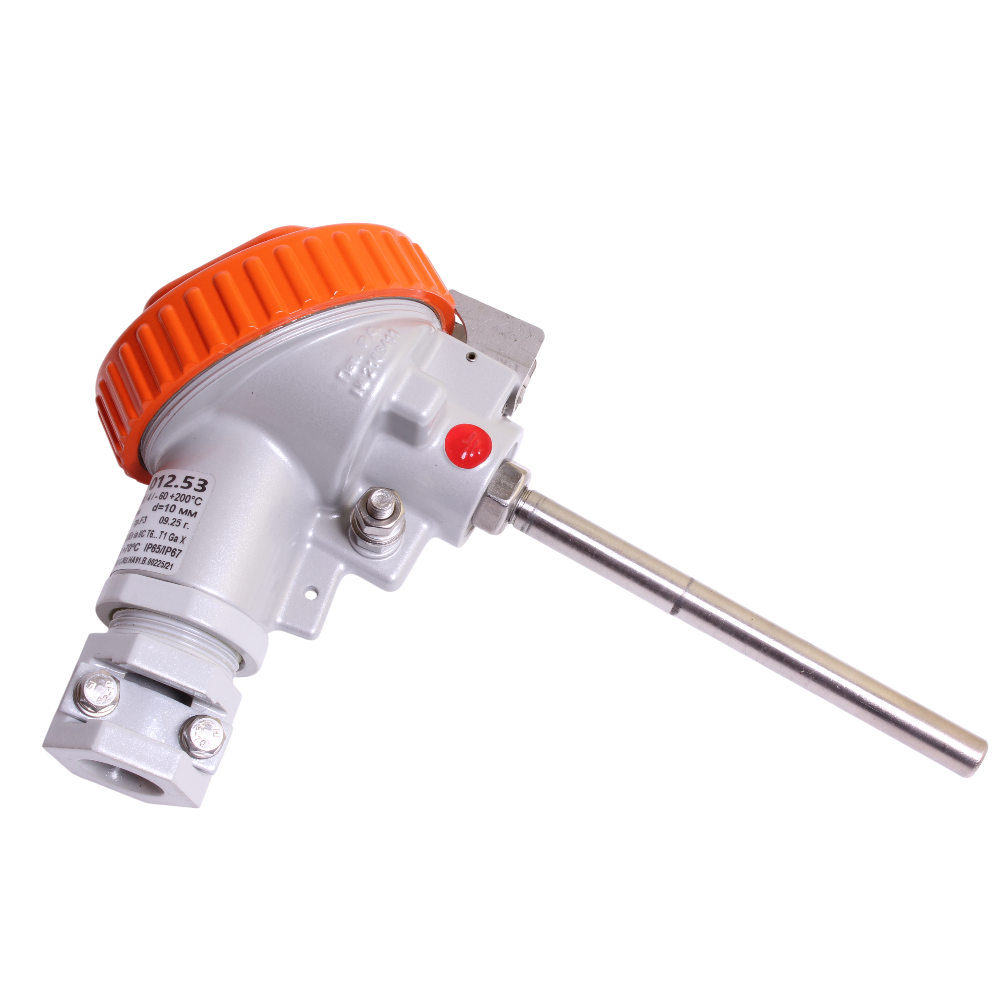

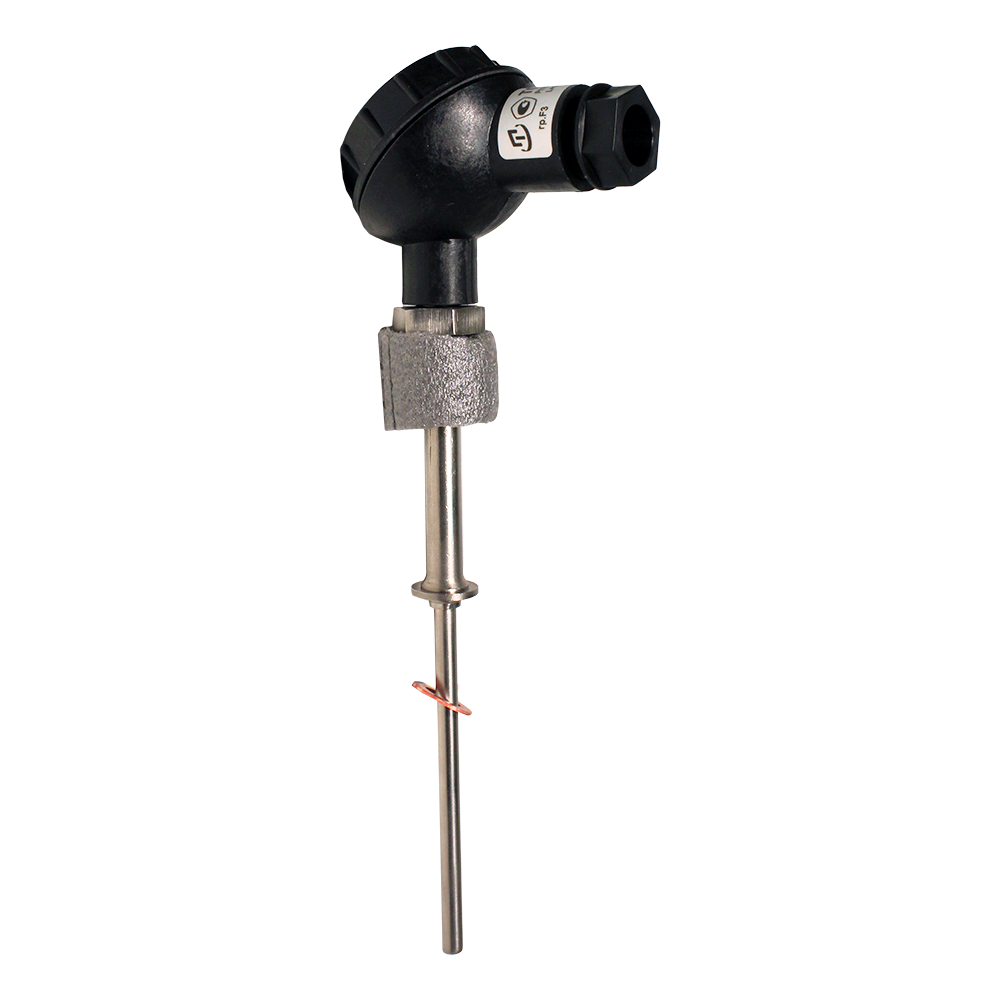

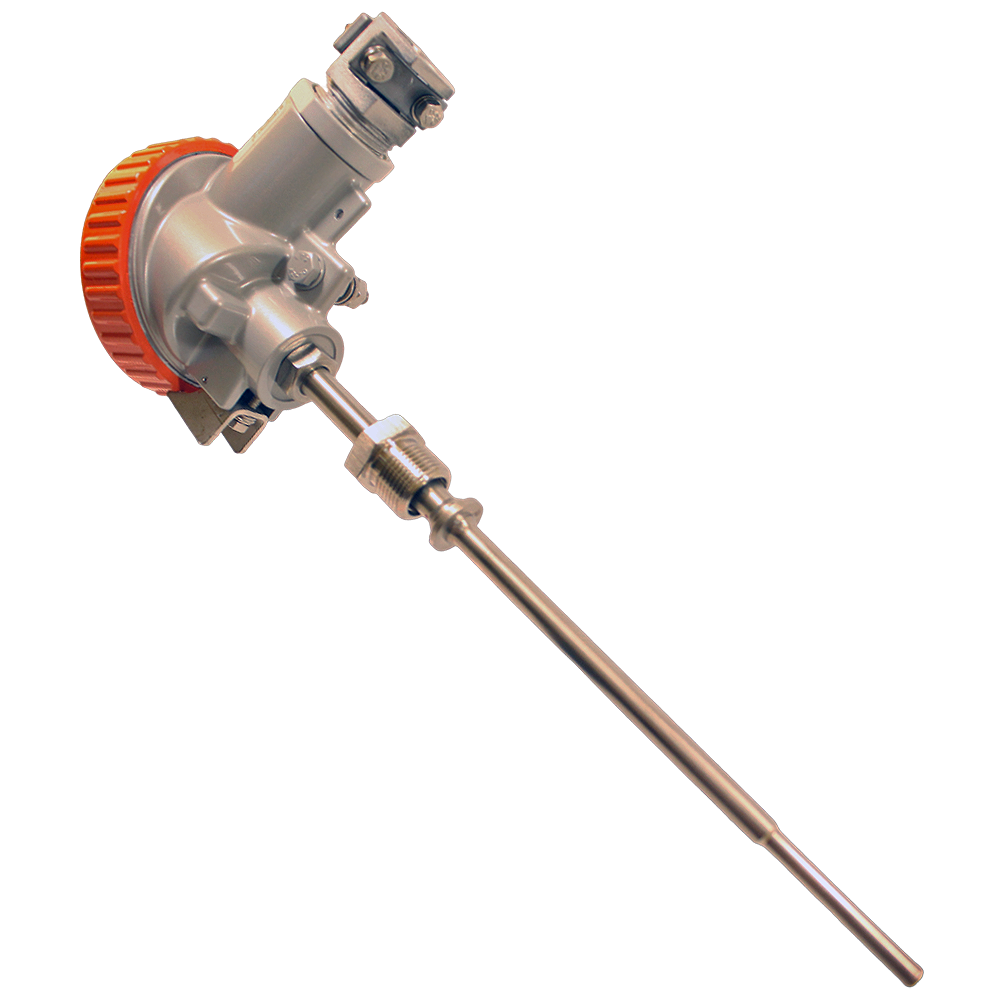

Термопреобразователи ТСП-012-Exd, ТСП-012-Exdi состоят из чувствительного элемента, защитного корпуса (защитной арматуры) и клеммной головки. Материал защитных корпусов - нержавеющие стали марок 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S). Клеммные головки изготавливаются из металла (литьевой алюминиевый сплав) либо из неметаллических материалов (стеклонаполненный полиамид, поликарбонат).

В защитный корпус термопреобразователей ТСП-012-Exd, ТСП-012-Exdi устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования 50П, 100П, Pt500, Pt1000, 1000П, а также 46П (по заказу). Количество одновременно устанавливаемых чувствительных элементов - 1 или 2.

Термопреобразователи ТСП-012-Exd, ТСП-012-Exdi имеют исполнения для применения в условиях высоких и особо высоких вибрационных нагрузок. ТСП-012-Exd, ТСП-012-Exdi также могут быть изготовлены как в общепромышленном, так и во взрывозащищенном исполнениях (с видом взрывозащиты «искробезопасная электрическая цепь»).

Термопреобразователи ТСП-012-Exd, ТСП-012-Exdi могут иметь исполнения, устойчивые и прочные к воздействию давления измеряемой среды до 12,0 МПа при разрушении защитного корпуса в рабочих условиях эксплуатации. Конструкция таких термопреобразователей предотвращает утечку измеряемой среды во внешнюю среду при разрушении защитного корпуса благодаря специальному конструктивному исполнению узла уплотнения токовыводов чувствительного элемента в защитном корпусе. Эти исполнения изготавливают в общепромышленном и взрывозащищенном исполнениях для применения в условиях воздействия стандартных, высоких и особо высоких вибрационных нагрузок.

Кроме того, термопреобразователи ТСП-012-Exd, ТСП-012-Exdi могут поставляться в комплекте с узлом РГАЖ 6.115.485, предназначенным для контроля наличия измеряемой среды под давлением внутри защитной гильзы в случае разрушения или потери герметичности погружаемой части защитной гильзы.

ТСП-012 зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Класс допуска A, AA, B, C
Количество рабочих спаев 1, 2
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12,0 МПа
Средняя наработка до отказа при номинальных температурах 100000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для сред, содержащих сероводород Н2S)
Материал корпуса Литьевой алюминиевый сплав, стеклонаполненный полиамид, поликарбонат
Устойчивость к вибрации F3, GX1, GX2
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Длина погружаемой части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм
Присоединение к процессу Штуцер неподвижный G1/2", Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4, Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Электроподключение Кабельный ввод из никелированной латуни
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP65, IP67
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСП-012.00-В-Д
-Exd
-50П-А
-2-1
-160
-10
М20х1,5 - 1
-КВ3(D(8-17)/(d5-13))

Метрологическая приёмка (К - калибровка; П - поверка)

Исполнение кабельного ввода (см. ниже подробное описание)

Резьба - Исполнение установочного штуцера ( 1 - подвижный; 1Пр - подвижный подпружиненный; 2 - неподвижный; 2у - неподвижный усиленный; О - отсутствует )

Материал защитного корпуса погружаемой части (H - 12Х18Н10Т; Ас - 10Х17Н13М2Т )

Диаметр погружаемой части, мм

Длина погружаемой части, мм

Схема соединения внутренних проводов ТС с ЧЭ (2 - 2-хпроводная; 3 - 3х-проводная; 4 - 4х-проводная) - Количество ЧЭ, шт. (1,2)

НСХ преобразования по ГОСТ 6651 (50П, 100П, Pt100, Pt500, Pt1000) - Класс по ГОСТ 6651 (АА, А, B, C)

Исполнение по взрывозащищенности ( Exd - взрывонепроницаемая оболочка, Exdi - взрывонепроницаемая оболочка и искробезопасная электрическая цепь )

Модель - Исп. по виброустойчивости (стандартное - не заполняется, В - высокая, ОВ - особо высокая виброустойчивость) - Исп. по устойчивости к протечкам (стандартное не заполняется, Д, ДУ - устойчивое и прочное исполнение )

Стандартный комплект поставки

  • Термопреобразователь сопротивления ТСП-012 (исполнение согласно заказу).
  • Комплект монтажных частей с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТСП-012, поступающих в один адрес , далее – по заказу).

Скачать документацию

ТСМ-012, ТСП-012 термопреобразователи сопротивления. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
