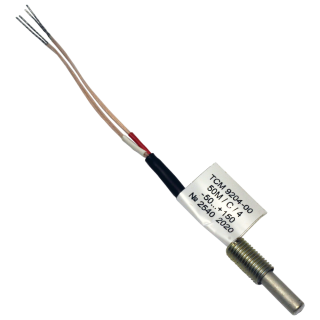

ТСМ-9204 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМ-9204 предназначены для измерения температуры малогабаритных подшипников и твердых тел.
Номинальное значение температурного коэффициента α=0,00428 °С-1.

Термопреобразователи сопротивления медные ТСМ-9204 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 8 с; 20 с
Диапазон условных давлений 0,1 МПа; 0,4 МПа
Средняя наработка до отказа при номинальных температурах 200000 ч
Материал погружаемой части Латунь Л63; Л96; ЛС59-1; Медь М1; 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации F3, N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2, УХЛ2
Исполнение по степени защиты IP00, IP54, IP65

Структура обозначения, пример заказа

ТСМ
9204
20

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Рисунок

Класс допуска

Размеры, мм

Время термич.
реакции, с

Степень защиты

Климатическое исполнение

Диапазон температур, °С

Материал защитной
арматуры

Масса, г

l

L

ТСМ-9204-00


Рис.1

С

25

140

8

IP00

У2, Т2

-50…+150

Латунь Л63 или Л96

10

ТСМ-9204-01

520

20

ТСМ-9204-02

650

25

ТСМ-9204-03

820

30

ТСМ-9204-04

1020

35

ТСМ-9204-05

1620

40

ТСМ-9204-06


Рис.2

30

3035

80

ТСМ-9204-07


Рис.3

60

630

Медь М1

120

ТСМ-9204-08

80

650

130

ТСМ-9204-09

100

670

140

ТСМ-9204-10

120

690

150

ТСМ-9204-11

160

730

170

ТСМ-9204-12

200

770

190

ТСМ-9204-13

250

820

200

ТСМ-9204-14

320

890

260

ТСМ-9204-15


Рис.4

100

600

140

ТСМ-9204-16

120

620

150

ТСМ-9204-17

160

660

170

ТСМ-9204-18

200

700

190

ТСМ-9204-19

250

750

220

ТСМ-9204-20

320

820

260

ТСМ-9204-21

400

900

300

ТСМ-9204-22


Рис.5

40

1240

Латунь Л63 или Л96

43

ТСМ-9204-23


Рис.1

С

28

140

IP65

УХЛ2

12X18Н10Т

20

ТСМ-9204-24

520

40

ТСМ-9204-25

650

50

ТСМ-9204-26

820

60

ТСМ-9204-27

1020

70

ТСМ-9204-28

1620

80

ТСМ-9204-29

2020

100

ТСМ-9204-30

5020

180

ТСМ-9204-31

6020

210

ТСМ-9204-32


Рис.2

3035

8

IP00



Латунь Л63 или Л96

80

ТСМ-9204-33


Рис.8

D

-

8140

20

IP54

УХЛ2

12X18Н10Т

522

ТСМ-9204-34


Рис.9

8190

733

ТСМ-9204-35


Рис.7

105

1170

IP65

190

ТСМ-9204-36

235

1300

260

ТСМ-9204-37


Рис.6

120

188

150

ТСМ-9204-38

250

318

220

ТСМ-9204-39


Рис.10

120

620

8

IP00

У2, Т2

Медь М1

180

ТСМ-9204-40

250

750

230

Стандартный комплект поставки

  • ТСМ-9204 термопреобразователь сопротивления медный.
  • Паспорт.
