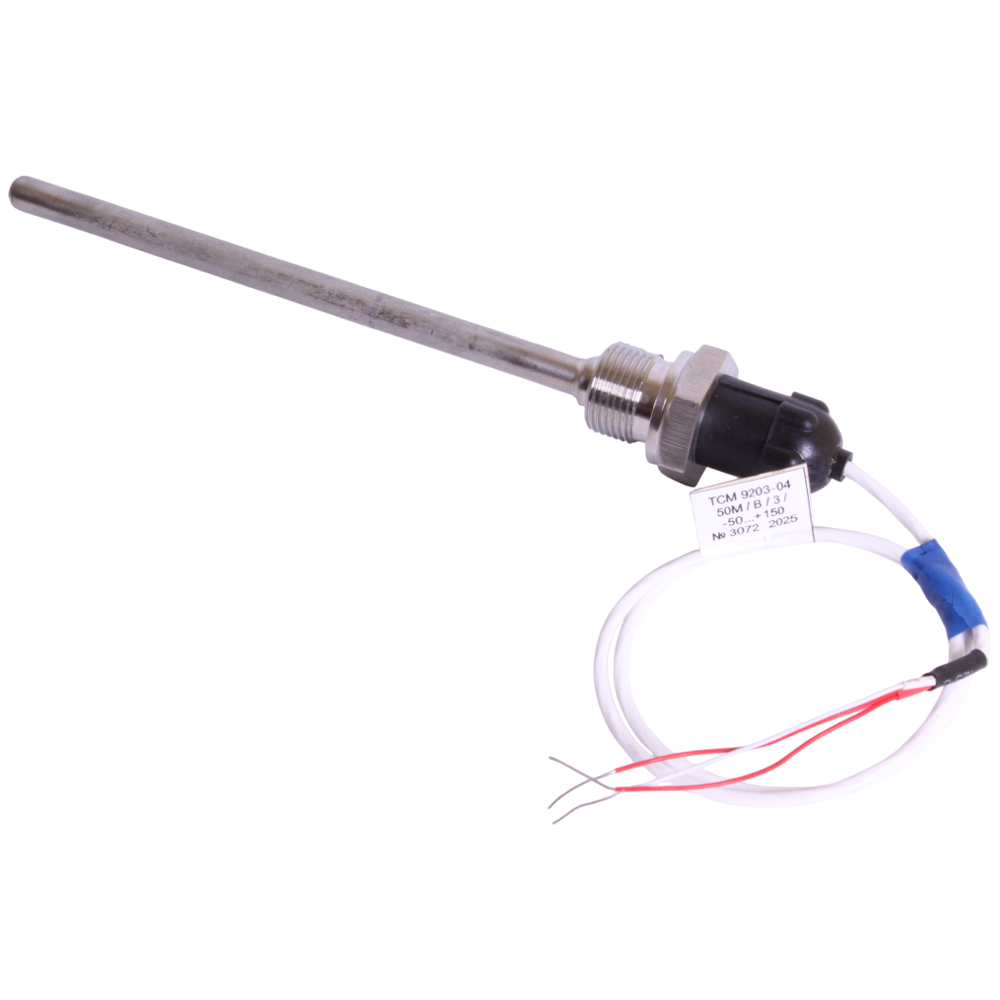

ТСМ-9203 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+150°C, -50...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМ-9203 предназначены для измерения температуры жидких и газообразных сред.

Номинальное значение температурного коэффициента α=0,00428 °С-1.

Датчики температуры ТСМ-9203 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 8 с (для Ø 6 мм); 30 с (для Ø 8 мм)
Диапазон условных давлений 0,4 МПа (для Ø 6 мм); 0,1 МПа (для Ø 8 мм)
Средняя наработка до отказа при номинальных температурах 100000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСМ
9203
58

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Схема

НСХ

Размеры, мм

Масса, кг

Рисунок

Класс допуска

Диапазон температур, °С

l

L

d

ТСМ-9203-00

3

50М

80

656

8

0,12


Рис.1

В

-50…+150

ТСМ-9203-01

100

676

0,13

ТСМ-9203-03

120

696

0,14

ТСМ-9203-04

160

736

0,15

ТСМ-9203-05

200

776

0,16

ТСМ-9203-06

250

826

0,18

ТСМ-9203-07

320

896

0,22

ТСМ-9203-08

500

1076

0,31

ТСМ-9203-18

100М

80

656

0,12

ТСМ-9203-19

100

676

0,13

ТСМ-9203-21

120

696

0,14

ТСМ-9203-22

160

736

0,15

ТСМ-9203-23

200

776

0,16

ТСМ-9203-24

250

826

0,18

ТСМ-9203-25

320

896

0,22

ТСМ-9203-26

500

1076

0,31

ТСМ-9203-36

4

50М

500

783

8

0,25


Рис.4

В

-50…+150

ТСМ-9203-37

4

50М

80

656

8

0,12


Рис.1

В

-50…+150

ТСМ-9203-38

100

676

0,13

ТСМ-9203-39

120

696

0,14

ТСМ-9203-40

160

736

0,15

ТСМ-9203-41

200

776

0,16

ТСМ-9203-42

250

826

0,18

ТСМ-9203-43

320

896

0,22

ТСМ-9203-44

500

1076

0,31

ТСМ-9203-53

100М

80

656

0,12

ТСМ-9203-54

100

676

0,13

ТСМ-9203-55

120

696

0,14

ТСМ-9203-56

160

736

0,15

ТСМ-9203-57

200

776

0,16

ТСМ-9203-58

250

826

0,18

ТСМ-9203-59

320

896

0,22

ТСМ-9203-60

500

1076

0,31

ТСМ-9203-09

3

50М

80

656

8

0,12


Рис.1

С

-50…+180

ТСМ-9203-10

100

676

0,13

ТСМ-9203-12

120

696

0,14

ТСМ-9203-13

160

736

0,15

ТСМ-9203-14

200

776

0,16

ТСМ-9203-15

250

826

0,18

ТСМ-9203-16

320

896

0,22

ТСМ-9203-17

500

1076

0,31

ТСМ-9203-27

100М

80

656

0,12

ТСМ-9203-28

100

676

0,13

ТСМ-9203-30

120

696

0,14

ТСМ-9203-31

160

736

0,15

ТСМ-9203-32

200

776

0,16

ТСМ-9203-33

250

826

0,18

ТСМ-9203-34

320

896

0,22

ТСМ-9203-35

500

1076

0,31

ТСМ-9203-45

4

50М

80

656

8

0,12


Рис.1

С

-50…+180

ТСМ-9203-46

100

676

0,13

ТСМ-9203-47

120

696

0,14

ТСМ-9203-48

160

736

0,15

ТСМ-9203-49

200

776

0,16

ТСМ-9203-50

250

826

0,18

ТСМ-9203-51

320

896

0,22

ТСМ-9203-52

500

1076

0,31

ТСМ-9203-61

100М

80

656

0,12

ТСМ-9203-62

100

676

0,13

ТСМ-9203-63

120

696

0,14

ТСМ-9203-64

160

736

0,15

ТСМ-9203-65

200

776

0,16

ТСМ-9203-66

250

826

0,18

ТСМ-9203-67

320

896

0,22

ТСМ-9203-68

500

1076

0,31

ТСМ-9203-77

3

50М

80

656

6

0,11


Рис.1

В

-50…+150

ТСМ-9203-02

100

676

0,11

ТСМ-9203-78

120

696

0,12

ТСМ-9203-79

160

736

0,13

ТСМ-9203-80

200

776

0,15

ТСМ-9203-81

250

826

0,17

ТСМ-9203-82

320

896

0,20

ТСМ-9203-83

500

1076

0,26

ТСМ-9203-107

100М

80

656

0,11

ТСМ-9203-20

100

676

0,11

ТСМ-9203-108

120

696

0,12

ТСМ-9203-109

160

736

0,13

ТСМ-9203-110

200

776

0,15

ТСМ-9203-117

250

826

0,17

ТСМ-9203-112

320

896

0,20

ТСМ-9203-113

500

1076

0,26

ТСМ-9203-69

4

50М

80

656

6

0,11


Рис.1

В

-50…+150

ТСМ-9203-70

100

676

0,11

ТСМ-9203-71

120

696

0,12

ТСМ-9203-72

160

736

0,13

ТСМ-9203-73

200

776

0,15

ТСМ-9203-74

250

826

0,17

ТСМ-9203-75

320

896

0,20

ТСМ-9203-76

500

1076

0,26

ТСМ-9203-99

100М

80

656

0,11

ТСМ-9203-100

100

676

0,11

ТСМ-9203-101

120

696

0,12

ТСМ-9203-102

160

736

0,13

ТСМ-9203-103

200

776

0,15

ТСМ-9203-104

250

826

0,17

ТСМ-9203-105

320

896

0,20

ТСМ-9203-106

500

1076

0,26

ТСМ-9203-92

3

50М

80

656

6

0,11


Рис.1

С

-50…+180

ТСМ-9203-11

100

676

0,11

ТСМ-9203-93

120

696

0,12

ТСМ-9203-94

160

736

0,13

ТСМ-9203-95

200

776

0,15

ТСМ-9203-96

250

826

0,17

ТСМ-9203-97

320

896

0,20

ТСМ-9203-98

500

1076

0,26

ТСМ-9203-122

100М

80

656

0,11

ТСМ-9203-29

100

676

0,11

ТСМ-9203-123

120

696

0,12

ТСМ-9203-124

160

736

0,13

ТСМ-9203-125

200

776

0,15

ТСМ-9203-126

250

826

0,17

ТСМ-9203-127

320

896

0,20

ТСМ-9203-128

500

1076

0,26

ТСМ-9203-84

4

50М

80

656

6

0,11


Рис.1

С

-50…+180

ТСМ-9203-85

100

676

0,11

ТСМ-9203-86

120

696

0,12

ТСМ-9203-87

160

736

0,13

ТСМ-9203-88

200

776

0,15

ТСМ-9203-89

250

826

0,17

ТСМ-9203-90

320

896

0,20

ТСМ-9203-91

500

1076

0,26

ТСМ-9203-114

100М

80

656

0,11

ТСМ-9203-115

100

676

0,11

ТСМ-9203-116

120

696

0,12

ТСМ-9203-117

160

736

0,13

ТСМ-9203-118

200

776

0,15

ТСМ-9203-119

250

826

0,17

ТСМ-9203-120

320

896

0,20

ТСМ-9203-121

500

1076

0,26

Стандартный комплект поставки

  • ТСМ-9203 термопреобразователь сопротивления медный.
  • Паспорт.
