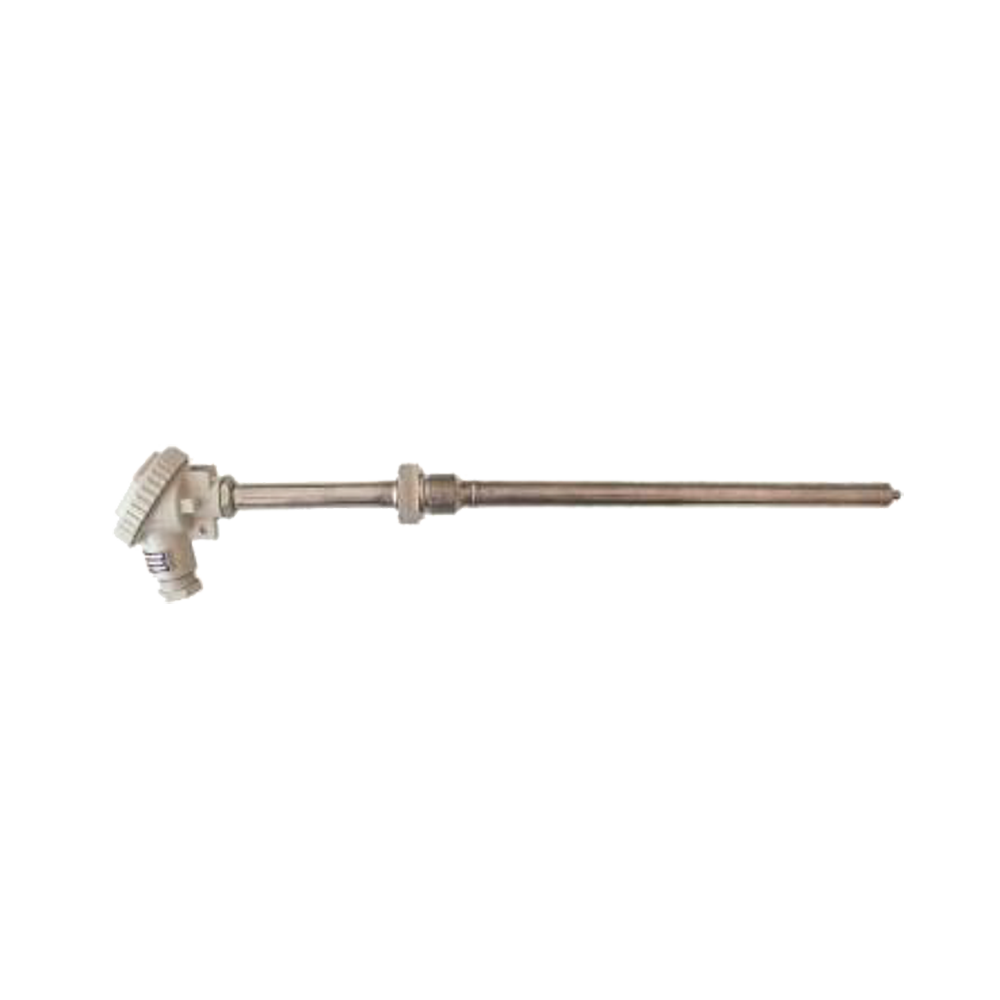

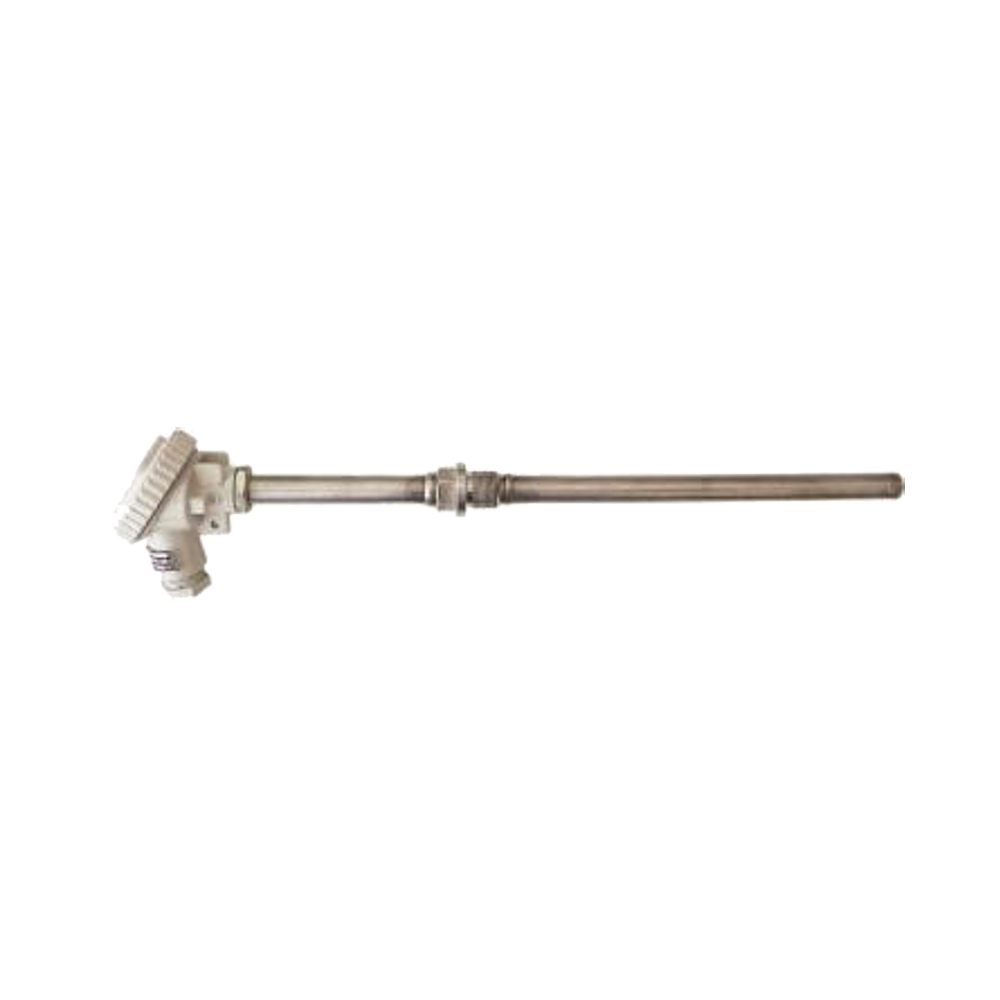

ТХК-002.40-(Exi), ТХК-002.42-(Exi) преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C, -40...+800°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива ТХК-002.40-(Exi), ТХК-002.42-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.

ТХК-002.40-(Exi), ТХК-002.42-(Exi) состоят из чувствительного элемента (далее по тексту — ЧЭ), защитной арматуры (защитного корпуса), клеммной головки или кабельного вывода.

Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C), 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).

Материал клеммных головок: металлических (типов «М», «М» (тип «DANA»)) — литьевой алюминиевый сплав.

В защитную арматуру (защитный корпус) устанавливают ЧЭ на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с НСХ преобразования ХK(L) по ГОСТ Р 8.585.

Рабочий спай ЧЭ может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователей термоэлектрических (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).

Все ТХК-002.40-(Exi), ТХК-002.42-(Exi) изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость обусловлена использованием для изготовления их ЧЭ термопарного кабеля КТМС, а также использованием в металлических головках усиленных керамических клеммных колодок.

Технические характеристики

Количество рабочих спаев 1, 2
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т; жаропрочные стали: 10Х23Н18, 15Х25Т
Материал корпуса Литьевой алюминиевый сплав
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Без крепежных элементов, Штуцер неподвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP67, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТХК-002.40-(Exi)
...
— ХK(L)
— 2
— 2
— Н
— 320/160
— М27х2
— 900
— К

Метрологическая приемка: К — калибровка; П — поверка

Диапазон измеряемых температур: 600 — от минус 40 до плюс 200°C; 900 — от минус 40 до плюс 900°C; 1000 — от минус 40 до плюс 1000°C

Тип штуцера и его резьба: М27х2 — неподвижный с резьбой М27х2; О — без штуцера

Длина монтажной (погружаемой) части L, мм / длина наружной части Lн., мм, защитной арматуры (защитного корпуса)

Тип рабочего спая: И — изолированный; Н — неизолированный

Количество ЧЭ, шт.: 1, 2

Класс по ГОСТ 6651: 1, 2

НСХ преобразования по ГОСТ Р 8.585: ХK(L)

Исполнение по взрывозащищенности: позиция не заполняется — общепромышленный (невзрывозащищенный); Exi — взрывозащищенный с видом взрывозащиты «Искробезопасная электрическая цепь»

Исполнение (модель)

Стандартный комплект поставки

  • ПТ по заказу.
  • КМЧ с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • РЭ (с первой партией ПТ, далее — по заказу).

Скачать документацию

ТХК-002.40-(Exi), ТХК-002.42-(Exi) преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива. Подробное описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТХК-002.40-(Exi), ТХК-002.42-(Exi) преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива, узнать стоимость преобразователей термоэлектрических для измерения температуры продуктов сгорания жидкого и газообразного топливакупить ТХК-002.40-(Exi), ТХК-002.42-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
