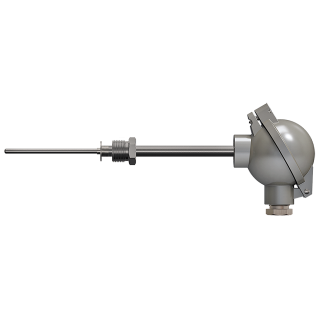

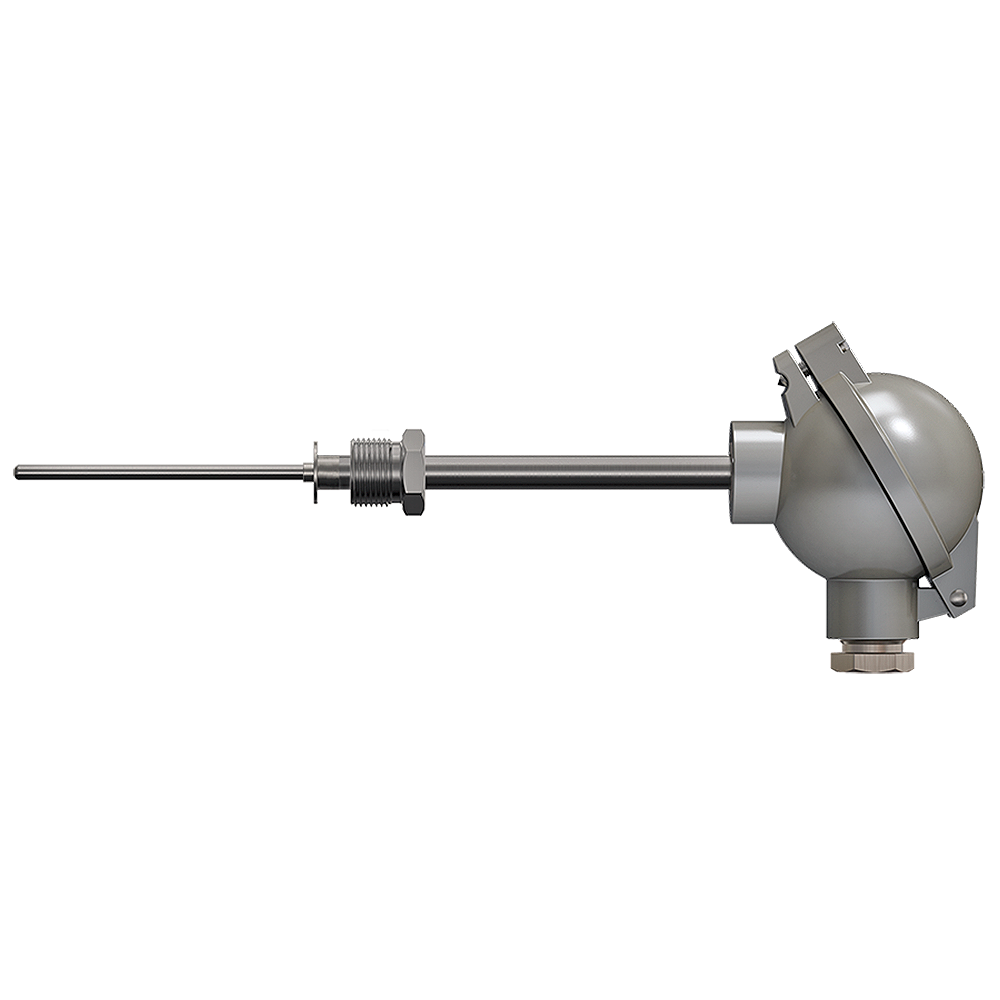

ДТПL275 преобразователи термоэлектрические с коммутационной головкой

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250°С в зависимости от конструктивного исполнения и типа термопары.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности:

Монтажную (погружную) часть датчика можно изгибать.
Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

При измерении температуры свыше +600°С рекомендуется использовать датчики с металлической головкой.

Технические характеристики

Класс допуска	2
Предел допускаемого отклонения от НСХ	-40…+360°C включ. — ±2,5°C; св. 360…+600°C — ±(0,700+0,005t)°C
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	До 10 МПа (зависит от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	40000 ч
Материал погружаемой части	Сталь 12Х18Н10Т
Диаметр погружаемой части	3 мм
Климатическое исполнение (диапазон рабочих температур)	Т3, УХЛ3.1
Исполнение по степени защиты	IP67

Структура обозначения, пример заказа

ДТПХ

ХХ5

-Х

Х.

Класс допуска:
Без обозначения — второй класс, от -40°C

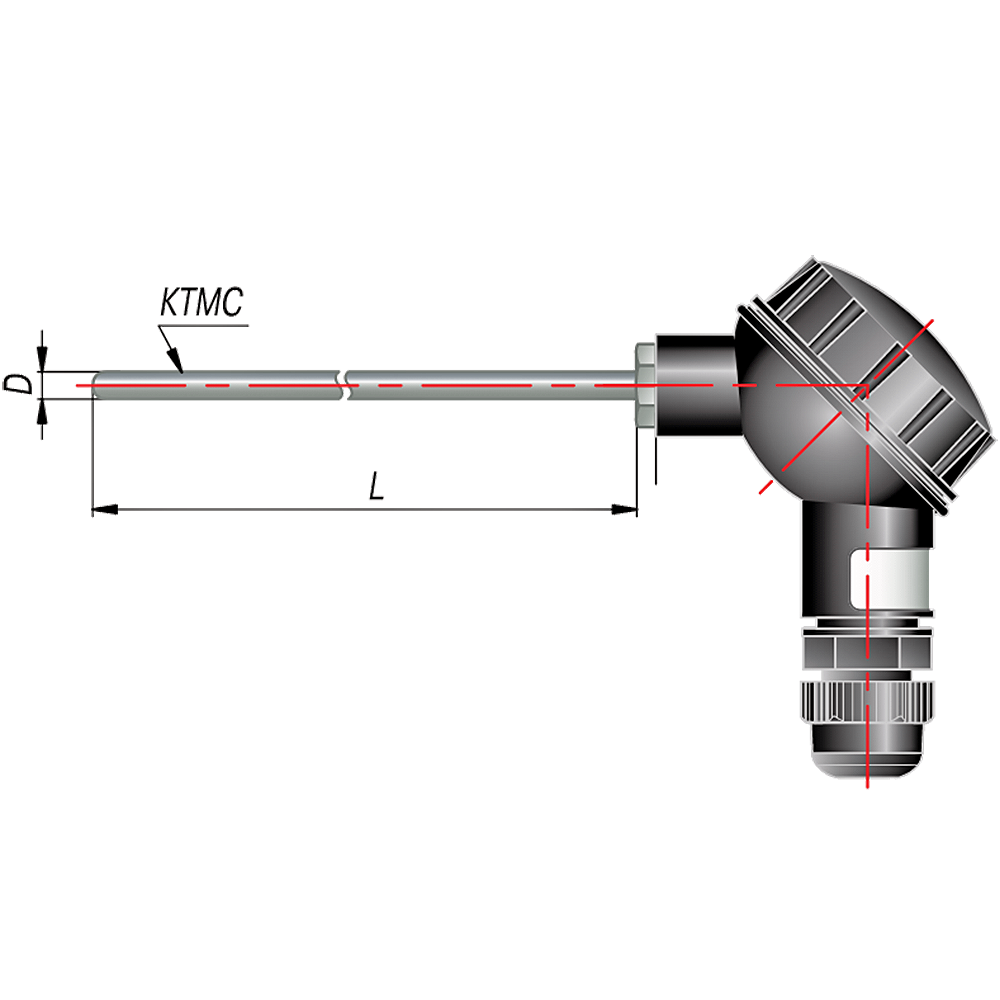

Длина монтажной части L, мм:
60...30000 кратно 10

Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+600°C), диаметр КТСМ 3 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр КТСМ:
7 — 3 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение коммутационной головки:
Без обозначения — стандартная головка

Конструктивное исполнение датчика (модель):
275 — датчики с коммутационной головкой

Тип сенсора (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель

Количество чувствительных элементов:
Один чувствительный элемент — стандарт (при заказе не указывается)

Стандартный комплект поставки

Датчик ДТПL275 — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ

Чтобы правильно подобрать термоэлектрические преобразователи с коммутационной головкой ДТПL275, узнать стоимость термоэлектрических преобразователей ДТПL275, купить ДТПL275, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
