- ТХК-002.50-(Exi)…ТХК-002.61-(Exi) преобразователи термоэлектрические кабельные для измерения температуры твердых тел

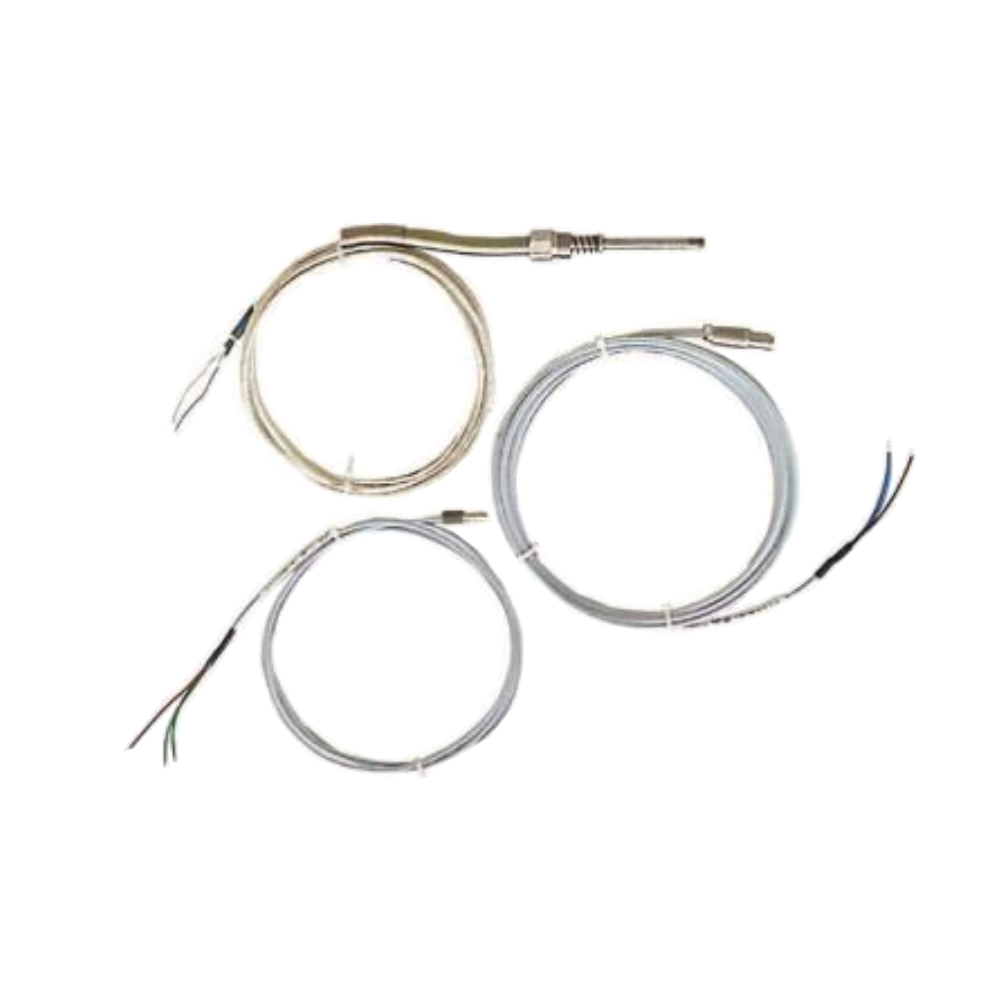

ТХК-002.50-(Exi)…ТХК-002.61-(Exi) преобразователи термоэлектрические кабельные для измерения температуры твердых тел
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+200°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6, Нет
Цена (без учета НДС): По запросу руб.
Описание
Преобразователи термоэлектрические кабельные ТХК-002.50-(Exi)…ТХК-002.61-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей термоэлектрических, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.
ТХК-002.50-(Exi)…ТХК-002.61-(Exi) состоят из чувствительного элемента, защитной арматуры (защитного корпуса), кабельного вывода, соединительного кабеля. Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C), 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).
Защитные арматуры (защитные корпуса) преобразователей на основе кабеля КТМС ∅3 и ∅4,5 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля).
В защитную арматуру (защитный корпус) устанавливают чувствительный элемент на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с номинальной статической характеристикой преобразования ХА(К) по ГОСТ Р 8.585. Рабочий спай чувствительного элемента может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователя (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).
ТХК-002.50-(Exi)…ТХК-002.61-(Exi) изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость термоэлектрических преобразователей обусловлена использованием для изготовления их чувствительного элемента термопарного кабеля КТМС.
Технические характеристики
| Количество рабочих спаев | 1 |
| Средняя наработка до отказа при номинальных температурах | 50 000 ч |
| Материал погружаемой части | Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т. Жаропрочные стали: 10Х23Н18, 15Х25Т. |
| Устойчивость к вибрации | F3 |
| Диаметр монтажной части | См. ниже подробное описание |
| Диаметр погружаемой части | См. ниже подробное описание |
| Присоединение к процессу | Штуцер неподвижный M16×1,5, Штуцер неподвижный M20×1,5, Штуцер подвижный M8×1, Штуцер подвижный M12×1,5, Штуцер подвижный M20×1,5 |
| Климатическое исполнение (диапазон рабочих температур) | О1 |
| Исполнение по степени защиты | IP54 |
| Габаритные размеры | См. ниже подробное описание |
| Вес | См. ниже подробное описание |
Структура обозначения, пример заказа
Метрологическая приемка: К — калибровка; П — поверка
Диапазон измеряемых температур: 200 — от минус 40 до плюс 200°C; 400 — от минус 40 до плюс 400°C
Длина соединительного кабеля Lк., мм
Диаметр монтажной (погружаемой) части защитной арматуры (защитного корпуса)
Длина монтажной (погружаемой) части защитной арматуры (защитного корпуса) L, мм
Тип рабочего спая: И — изолированный; Н — неизолированный
Количество ЧЭ, шт.: 1
Класс по ГОСТ 6651: 1, 2
НСХ преобразования по ГОСТ Р 8.585: ХА(К); ХК(L)
Исполнение (модель): ТХК 002.50, …, ТХК 002.61 - Исполнение по взрывозащищенности: позиция не заполняется — общепромышленный (невзрывозащищенный); Exi — взрывозащищенный с видом взрывозащиты «Искробезопасная электрическая цепь»
Стандартный комплект поставки
Комплект поставки включает:
• ПТ по заказу;
• КМЧ с набором уплотнительных колец (вставок) по заказу
• паспорт;
• РЭ (с первой партией ПТ, далее — по заказу).
Скачать документацию
Чтобы правильно подобрать ТХК-002.50-(Exi)…ТХК-002.61-(Exi) преобразователи термоэлектрические для измерения температуры твердых тел, узнать стоимость преобразователей термоэлектрических ля измерения температуры твердых тел, купить ТХК-002.50-(Exi)…ТХК-002.61-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
