ДТПL285 преобразователи термоэлектрические с коммутационной головкой

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+800°C, 0...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250°С в зависимости от конструктивного исполнения и типа термопары.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности:

  • Монтажную (погружную) часть датчика можно изгибать.
  • Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
  • Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

При измерении температуры свыше +600°С рекомендуется использовать датчики с металлической головкой.

Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ 0…+375°C включ. — ±1,5°C; св. 375…+1300°C — ±0,004t°C (1 класс допуска); -40…+333°C включ. — ±2,5°C; св. 333…+1300°C — ±0,0075t°C (2 класс допуска)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 10 МПа (зависит от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 40000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Диаметр погружаемой части 3 мм
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

Х
ДТПХ
ХХ5
Х
Х
Х
Х.
Х.
Х

Класс допуска:
Без обозначения — второй класс, от -40°C

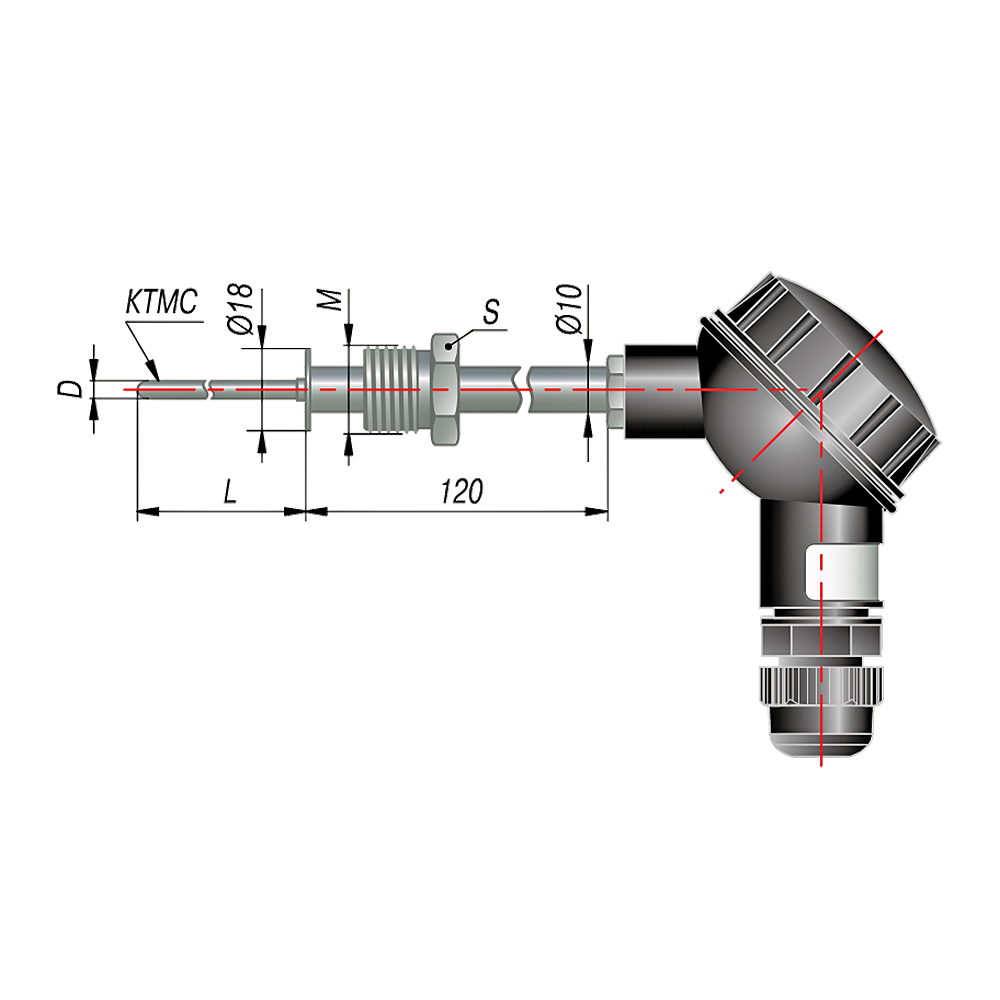

Длина монтажной части L, мм:
60...30000 кратно 10

Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+600°C), диаметр КТСМ 3 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр КТСМ:
7 — 3 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение коммутационной головки:
Без обозначения — стандартная головка

Конструктивное исполнение датчика (модель):
285 — датчики с коммутационной головкой

Тип сенсора (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель

Количество чувствительных элементов:
Один чувствительный элемент — стандарт (при заказе не указывается)

Стандартный комплект поставки

  • Датчик ДТПL285 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ



Чтобы правильно подобрать термоэлектрические преобразователи с коммутационной головкой ДТПL285узнать стоимость термоэлектрических преобразователей ДТПL285купить ДТПL285, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
