ПТГВ-нг провода термоэлектродные пониженной горючести

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной горючести ПТГВ-нг предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Провод ПТГВ-нг рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.  Провод ПТГВ-нг может монтироваться внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах где требуется повышенная гибкость провода при монтаже..

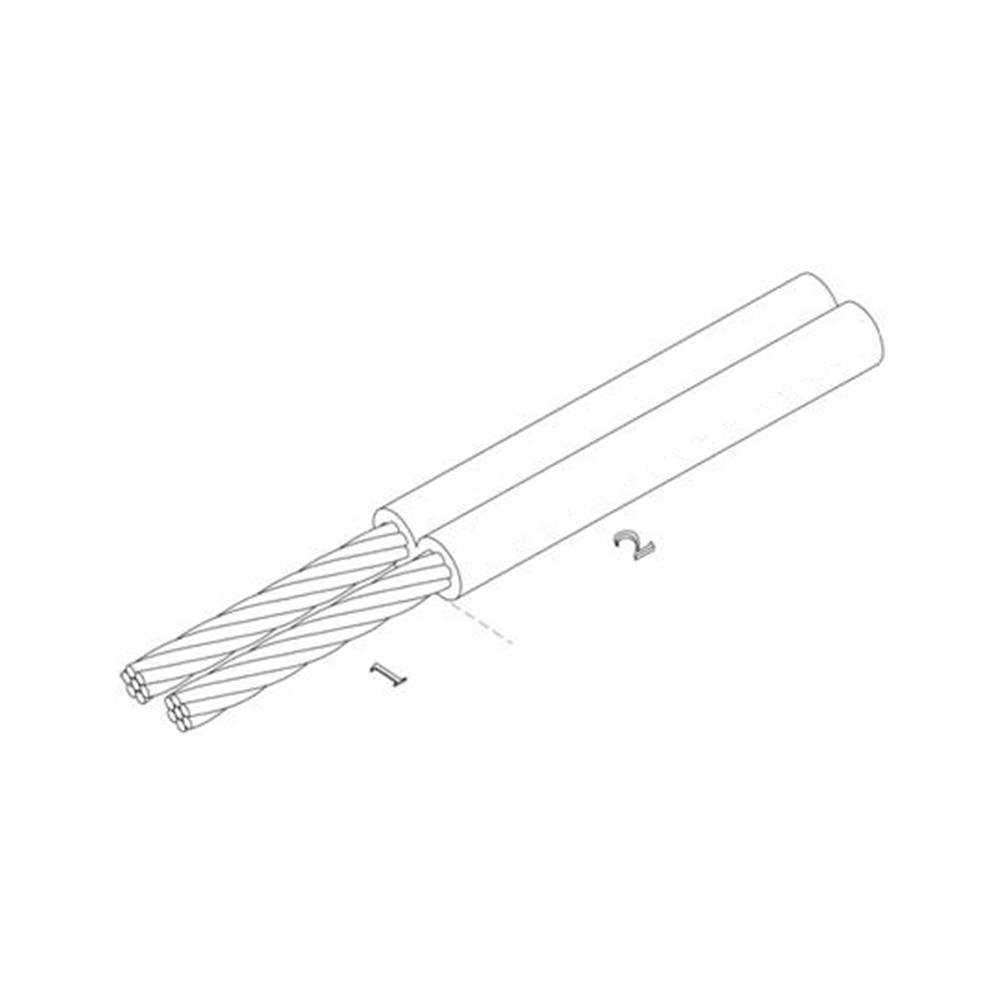

Конструкция провода ПТГВ-нг (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.

В цепь термопары компенсационные провода ПТГВ-нг подключаются с соблюдением знака полярности. Положительная жила маркируется в виде дополнительного выступа над изоляцией по всей длине провода.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Размер

провода, мм

(толщина/ширина)

Вес провода,

кг./км

Положительный

Отрицательный

ТХА (К)

ПТГВ-нг-ХА

Сплав хромель

Сплав алюмель

2х2,5

3,4/6,7

63,8

2х1,5

3/5,9

41,3

2х1

2,7/5,3

32,1

ТХА (К)

 ПТГВ-нг

Медь

Сплав константан

2х2,5

3,4/6,7

64,1

2х1,5

3/5,9

41,7

2х1

2,7/5,3

32,4

1+1х1+2,5

3,4/6,1 54,7

1+1х1+1,5

3/5,3 40,4
ТХК (L) ПТГВ-нг-ХК

Сплав хромель

Сплав копель

2х2,5 3,4/6,7 63,8
2х1,5 3/5,9 41,3
2х1 2,7/5,3 32,1
ТПП (S) ПТГВ-нг

Медь

Сплав ТП

2х2,5 3,4/6,7 64,1
2х1,5 3/5,9 41,7
2х1 2,7/5,3 32,4
ТЖК (J) ПТГВ-нг-ЖК

Железо

Сплав константан  2х2,5 3,4/6,7 63,8
2х1,5 3/5,9 41,3
2х1 2,7/5,3 32,1







Структура обозначения, пример заказа

П
Т
Г
В
нг
А
- 2
х 1,5

Сечение жилы, мм2

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Пониженная горючесть

Поливинилхлоридная изоляция

Гибкая жила

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод ПТГВ-нг
  • Этикетка
