ПТФФ-250 провода термоэлектродные

Скачать PDF

Тип датчика температуры: ТХА, ТХК

Номинальная статическая характеристика: K, L

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода ПТФФ-250 предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Провод ПТФФ-250 может монтироваться в сухих и сырых помещениях, в кабельных лотках и трубах, в местах где требуется повышенная гибкость провода при монтаже. Может эксплуатироваться в зоне повышенной температуры при фиксированном монтаже.

Провод ПТФФ-250 рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +250°С и предельно допустимой влажности до 98% при температуре до +40°С.

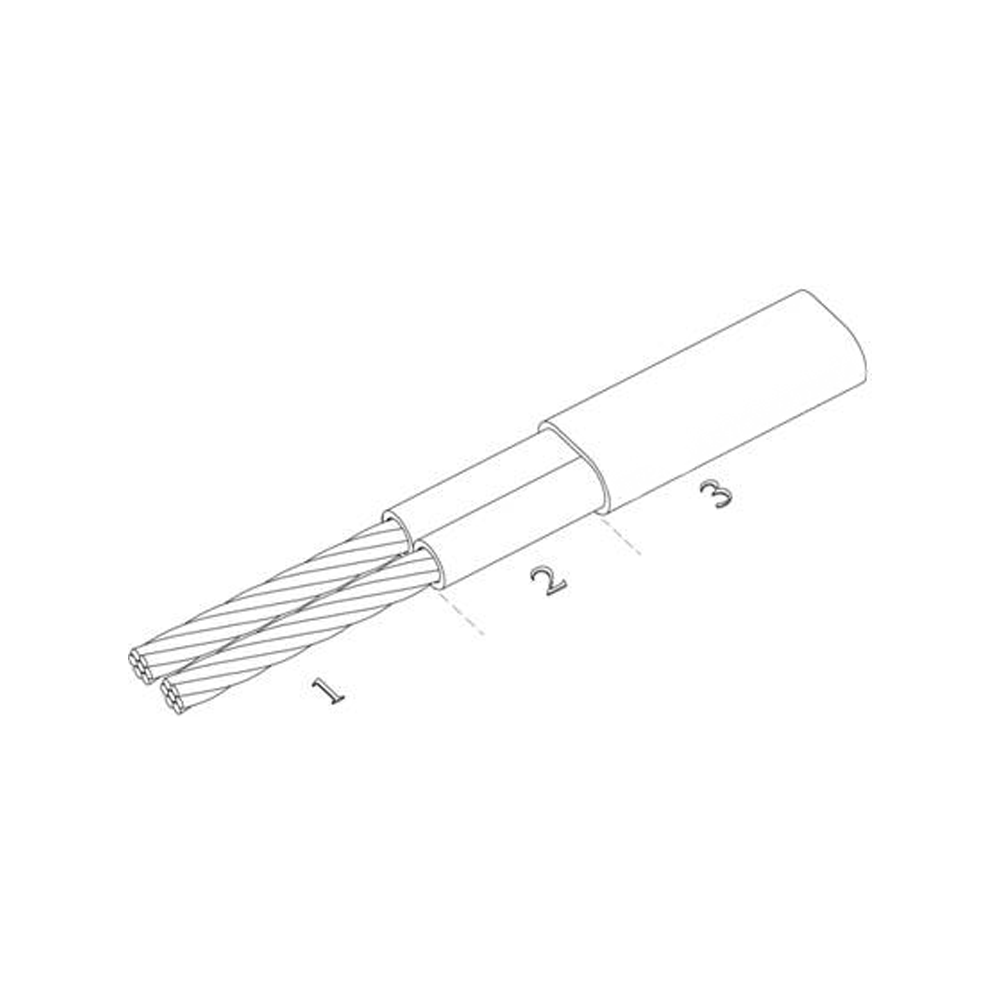

Конструкция провода ПТФФ-250 (см. рисунок):

  1. Термоэлектродная проволока.
  2. Фторопластовая экструдированная изоляция.
  3. Фторопластовая экструдированная оболочка.

В цепь термопары компенсационные провода ПТФФ-250 подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Положительный

(цвет маркировки)

Отрицательный

(цвет маркировки)

ТХА (К)

 ПТФФ-250-ХА

Сплав хромель

(фиолетовый)

Сплав алюмель

(белый)

2х0,2

2х0,5

2х1

2х1,5

2х2,5

ТХК (L)

 ПТФФ-250-ХК

Сплав хромель

(фиолетовый)

Сплав копель

(желтый)

2х0,2

2х0,5

2х1

2х1,5

2х2,5



Структура обозначения, пример заказа

П
Т
Ф
Ф
А
- 2
х 1,0

Сечение жилы, мм2

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Фторопластовая экструдированная оболочка

Фторопластовая экструдированная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод ПТФФ-250
  • Этикетка



Чтобы правильно подобрать термоэлектродный провод ПТФФ-250, узнать стоимость провода ПТФФ-250, купить провод ПТФФ-250 вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
