ПТВ-нг провода термоэлектродные пониженной горючести

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной горючести ПТВ-нг предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Провод ПТВ-нг рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.  Провод ПТВ-нг может монтироваться внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах.

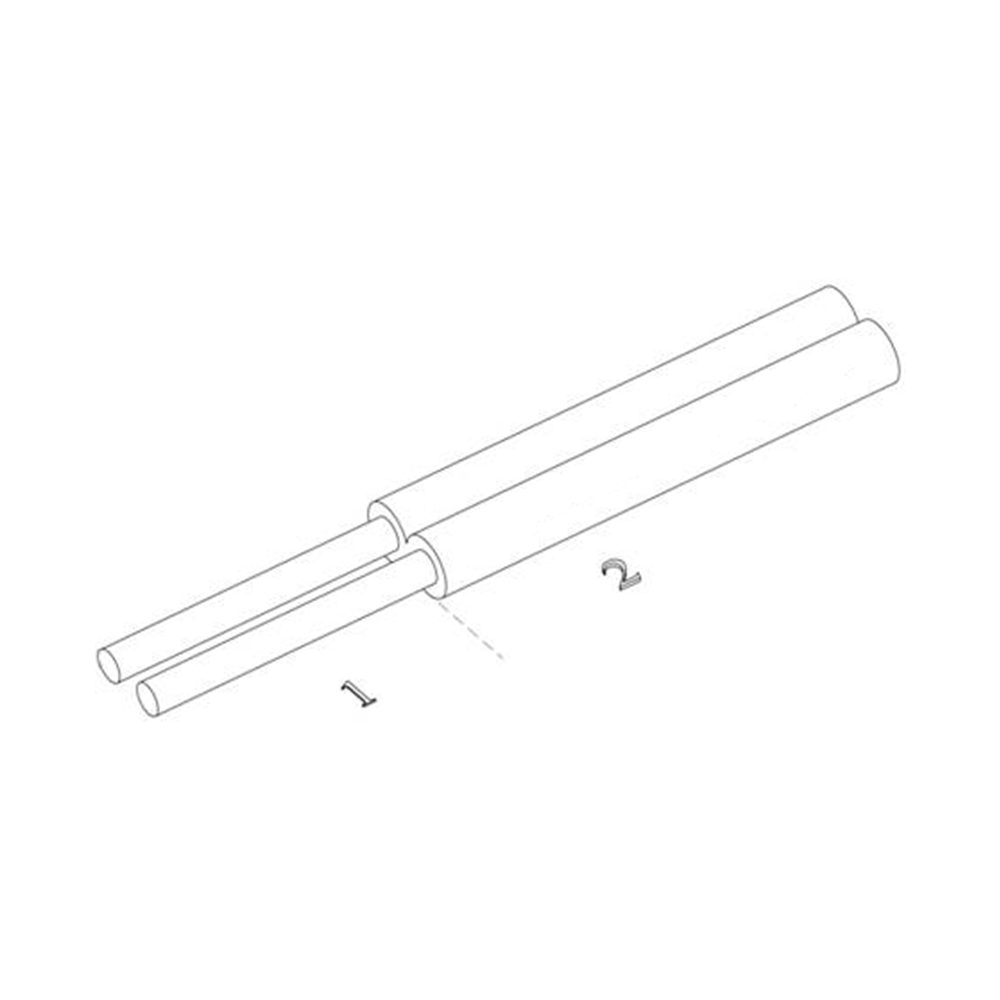

Конструкция провода ПТВ-нг (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.

В цепь термопары компенсационные провода ПТВ-нг подключаются с соблюдением знака полярности. Положительная жила маркируется в виде дополнительного выступа над изоляцией по всей длине провода.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Размер

провода, мм

(толщина/ширина)

Вес провода,

кг./км

Положительный

Отрицательный

ТХА (К)

ПТВ-нг-ХА

Сплав хромель

Сплав алюмель

2х2,5

3,4/6,7

58,5

2х1,5

3/5,9

40,5

2х1

2,7/5,3

31,2

ТХА (К)

 ПТВ-нг

Медь

Сплав константан

2х2,5

3,4/6,7

58,8

2х1,5

3/5,9

40,8

2х1

2,7/5,3

31,5

1+1х1+2,5

3,4/6,1 47,2

1+1х1+1,5

3/5,3 36,8
ТХК (L) ПТВ-нг-ХК

Сплав хромель

Сплав копель

2х2,5 3,4/6,7 31,2
2х1,5 3/5,9 40,5
2х1 2,7/5,3 58,5
ТПП (S) ПТВ-нг

Медь

Сплав ТП

2х2,5 3,4/6,7 31,5
2х1,5 3/5,9 40,8
2х1 2,7/5,3 58,8
ТЖК (J) ПТВ-нг-ЖК

Железо

Сплав константан  2х2,5 3,4/6,7 31,2
2х1,5 3/5,9 40,5
2х1 2,7/5,3 58,5







Структура обозначения, пример заказа

П
Т
В
нг
К
- 2
х 2,5

Сечение жилы, мм2

Количество жил

Копель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Пониженная горючесть

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод ПТВ-нг
  • Этикетка



Чтобы правильно подобрать термоэлектродный провод пониженной горючести ПТВ-нг, узнать стоимость провода ПТВ-нг, купить провод ПТВ-нг вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
