ТСП-9707 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П
Диапазон измеряемых температур: 0...+500°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТСП-9707 предназначены для измерения температуры жидких, газообразных сред и твердых тел.
Номинальное значение температурного коэффициента α=0,00391 °С-1.
Термопреобразователи сопротивления ТСП-9707 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 240 с |
| Диапазон условных давлений | 0,4 МПа |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N2 |
| Диаметр погружаемой части | 20 мм |
| Длина погружаемой части | 160 мм, 200 мм, 320 мм, 400 мм, 800 мм, 1250 мм |
| Присоединение к процессу | Штуцер неподвижный M33×2 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

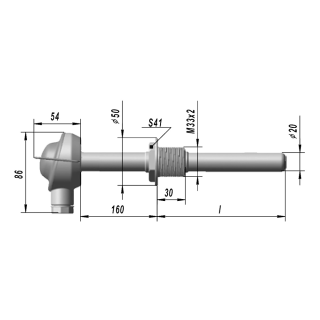

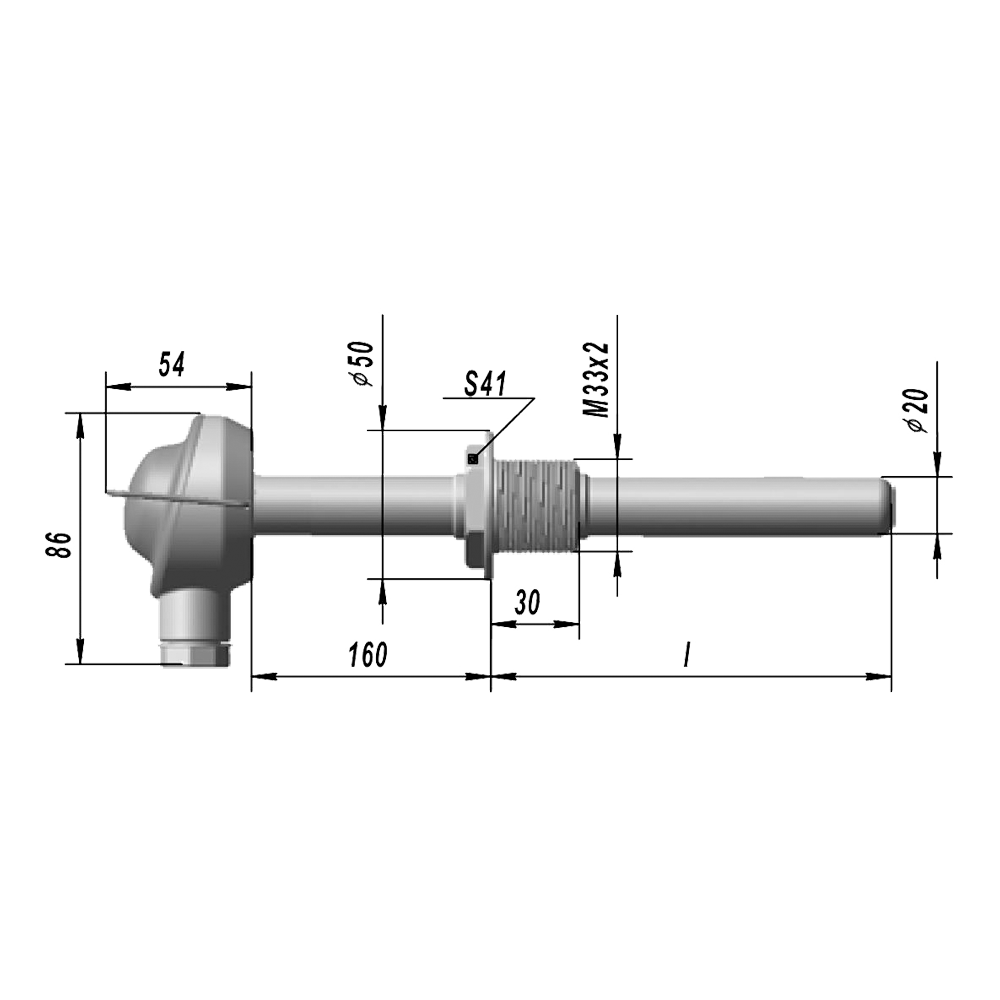

Варианты исполнений
|
Исполнение |
l,мм |
Масса, кг |
|
ТСП-9707-00 |
160 |
1,130 |
|
ТСП-9707-01 |
200 |
1,190 |
|
ТСП-9707-02 |
320 |
1,360 |
|
ТСП-9707-03 |
400 |
1,480 |
|
ТСП-9707-04 |
800 |
2,080 |
|
ТСП-9707-05 |
1250 |
2,760 |
Стандартный комплект поставки
- ТСП-9707 термопреобразователь сопротивления платиновый.
- Паспорт.
