ТСП-9714 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П
Диапазон измеряемых температур: -60...+400°C, -60...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТСП-9714 предназначены для измерения температуры жидких, газообразных и сыпучих веществ, также данные термопреобразователи ТСП могут применяться для работы в составе цифровых измерителей температуры.
Номинальное значение температурного коэффициента α=0,00391 °С-1.
Термопреобразователи сопротивления ТСП-9714 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 6 с |
| Диапазон условных давлений | 0,4 МПа |
| Средняя наработка до отказа при номинальных температурах | 100000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | L3 |
| Диаметр погружаемой части | 4 мм; 5 мм; 6 мм |
| Длина погружаемой части | 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм |
| Электроподключение | Соедининитель ОНЦ-ВГ-4-5/16-В |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP54 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

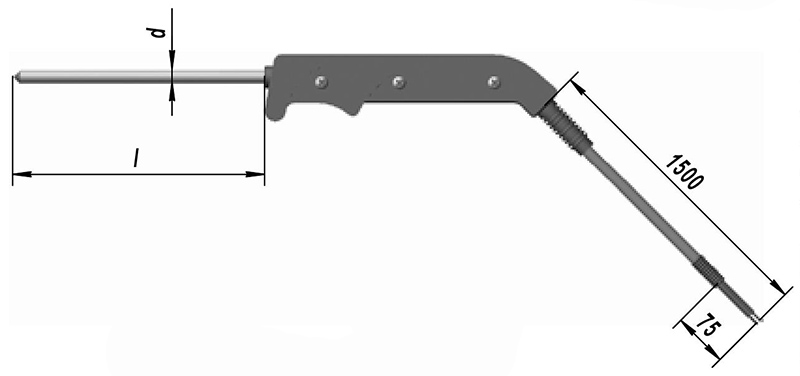

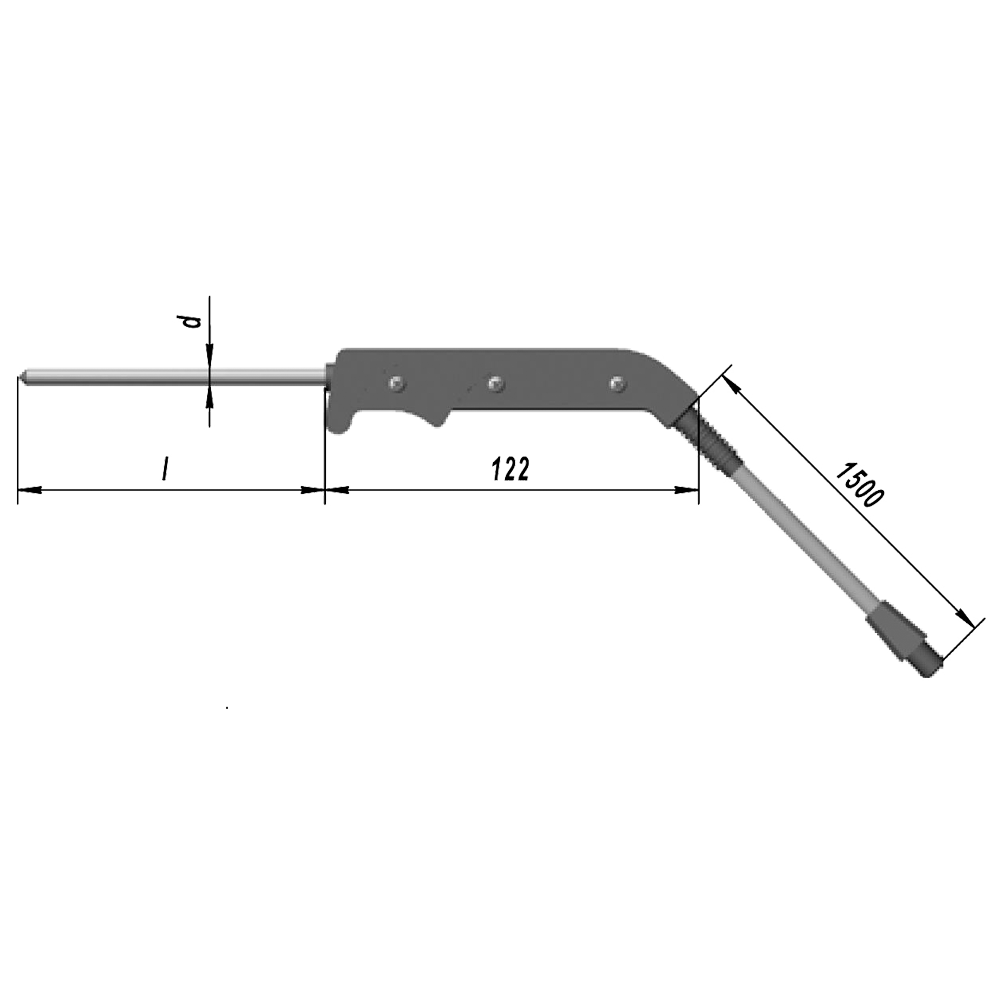

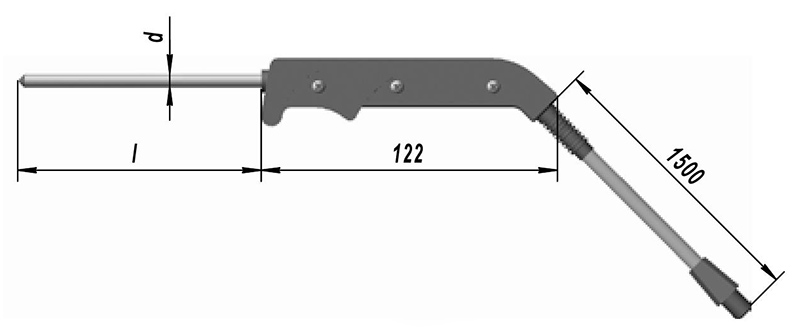

Варианты исполнений
|
Исполнение |
l, |
d, |
Рисунок |
Диапазон |
Масса, |
|
ТСП-9714-00 |
200 |
4 |
|
-60...+400 |
0,158 |
|
ТСП-9714-01 |
250 |
0,165 |
|||
|
ТСП-9714-02 |
320 |
5 |
0,182 |
||
|
ТСП-9714-03 |
400 |
0,190 |
|||
|
ТСП-9714-04 |
500 |
6 |
-60...+600 |
0,230 |
|
|
ТСП-9714-05 |
630 |
0,250 |
|||
|
ТСП-9714-06 |
800 |
0,277 |
|||
|
ТСП-9714-07 |
1000 |
0,320 |
|||
|
ТСП-9714-09 |
200 |
4 |
|
-60...+400 |
0,128 |
|
ТСП-9714-10 |
250 |
0,135 |
|||
|
ТСП-9714-11 |
320 |
5 |
0,152 |
||
|
ТСП-9714-12 |
400 |
0,160 |
|||
|
ТСП-9714-13 |
500 |
6 |
-60...+600 |
0,200 |
|
|
ТСП-9714-14 |
630 |
0,220 |
|||
|
ТСП-9714-15 |
800 |
0,247 |
|||
|
ТСП-9714-16 |
1000 |
0,290 |
Стандартный комплект поставки
- ТСП-9714 термопреобразователь сопротивления платиновый.
- Паспорт.
