ТСП-9422 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П

Диапазон измеряемых температур: -50...+300°C, -50...+350°C

Тип контролируемой среды: Расплавы полимеров

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСП-9422 предназначены для измерения температуры в зонах расплава материала термопластавтоматов KuASY (рис.3) и на линиях производства химического волокна (рис.1,2).

Номинальное значение температурного коэффициента α=0,00391 °С-1.

Термопреобразователи сопротивления ТСП-9422 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 5 с; 10 с; 20 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 100000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Длина погружаемой части 40 мм, 60 мм, 65 мм, 160 мм, 250 мм, 320 мм, 400 мм, 630 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ТСП
9422
11

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

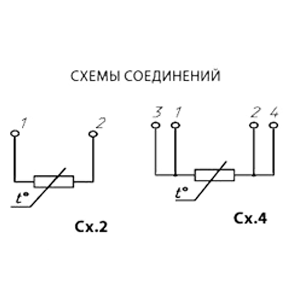

Схе­ма

Рисунок

НСХ

Размеры

Диапазон
температур,
°С

Масса,
 кг

d

L

l

l1

ТСП-9422-00

2

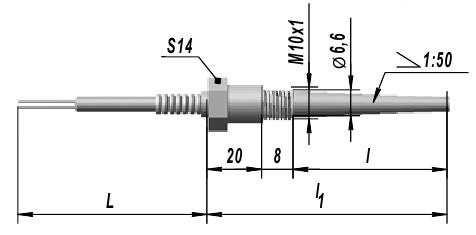

Рис.3

100П

-

800

40

75



0,075

ТСП-9422-01

1000

40

75

-50...+300

0,080

ТСП-9422-02

1000

65

100



0,085

ТСП-9422-07

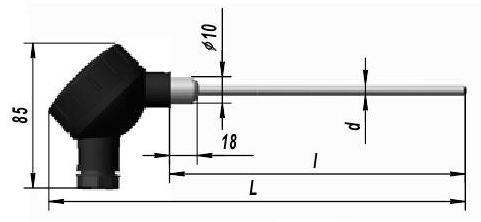

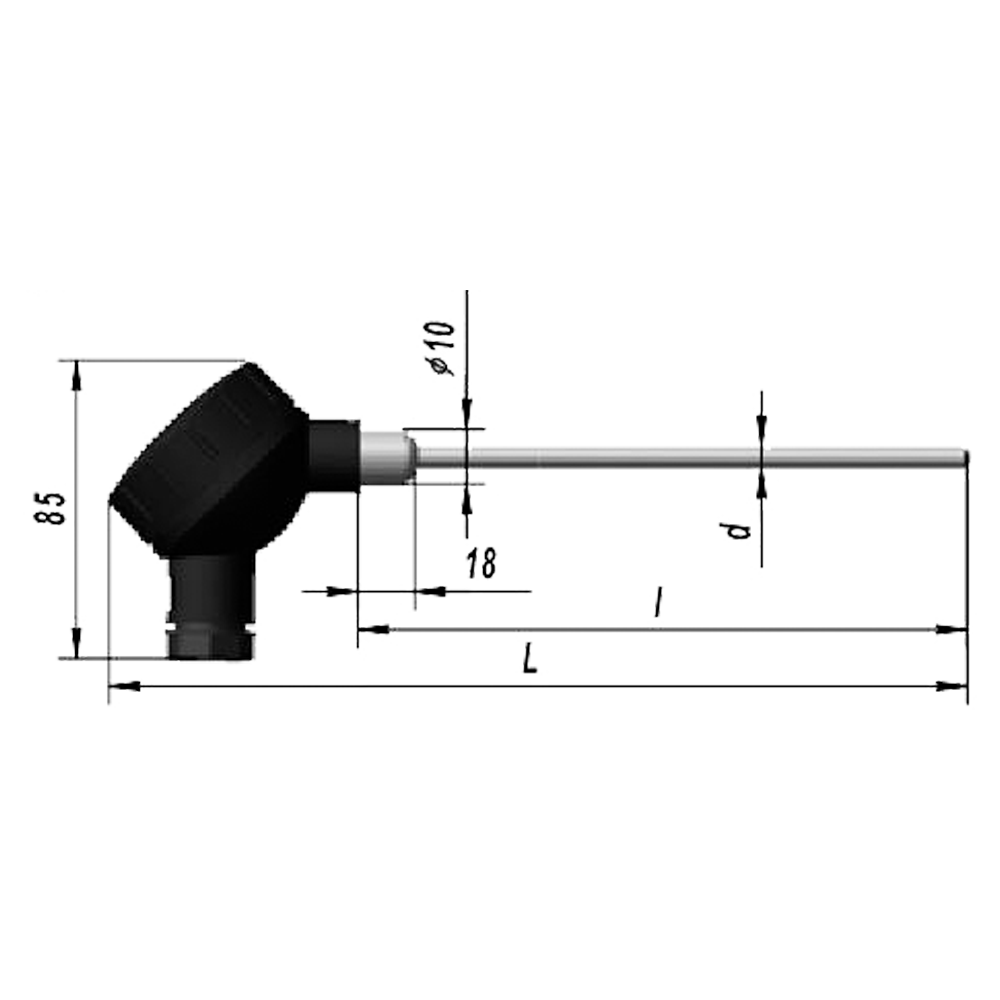

Рис.1

6

218

160

-

-50...+350

0,165

ТСП-9422-08

308

250

0,185

ТСП-9422-09

378

320

0,188

ТСП-9422-10

458

400

0,220

ТСП-9422-11

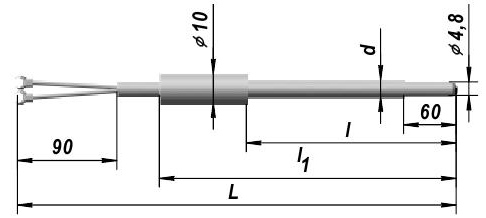

Рис.2

-

340

60

85

0,077

ТСП-9422-12

5

440

160

185

0,090

ТСП-9422-13

600

320

345

0,110

ТСП-9422-14

785

630

655

0,130

ТСП-9422-15

4

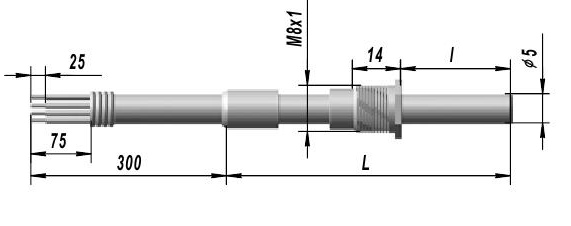

Рис.4

50П

5

95

60

-

-50...+300

0,019

Стандартный комплект поставки

  • ТСП-9422 термопреобразователь сопротивления платиновый.
  • Паспорт.
