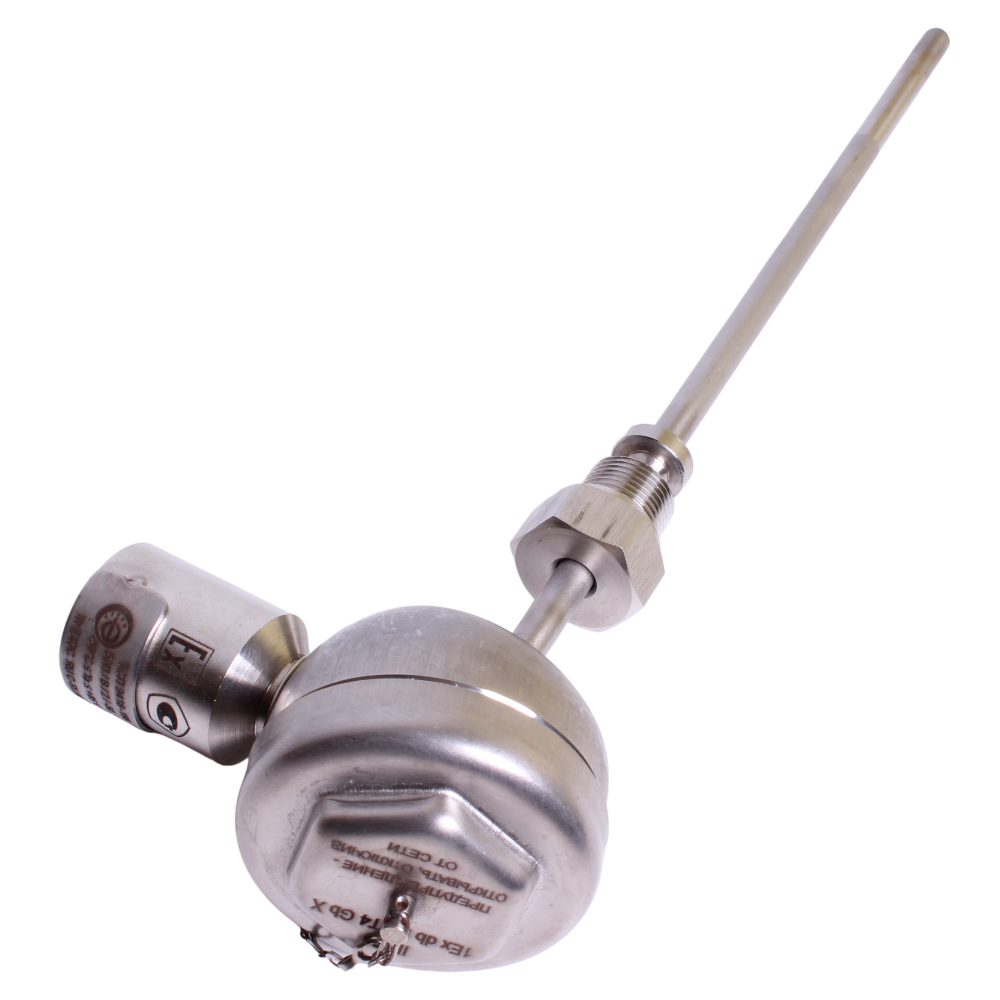

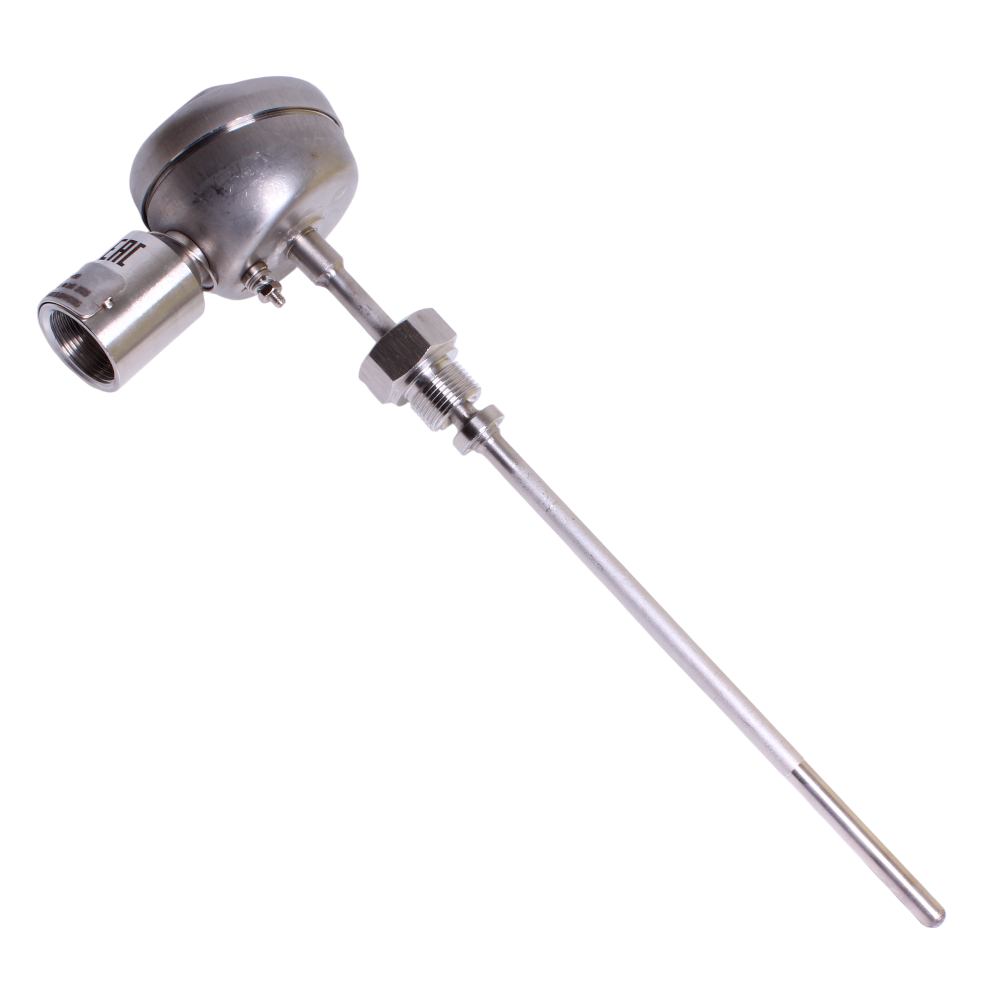

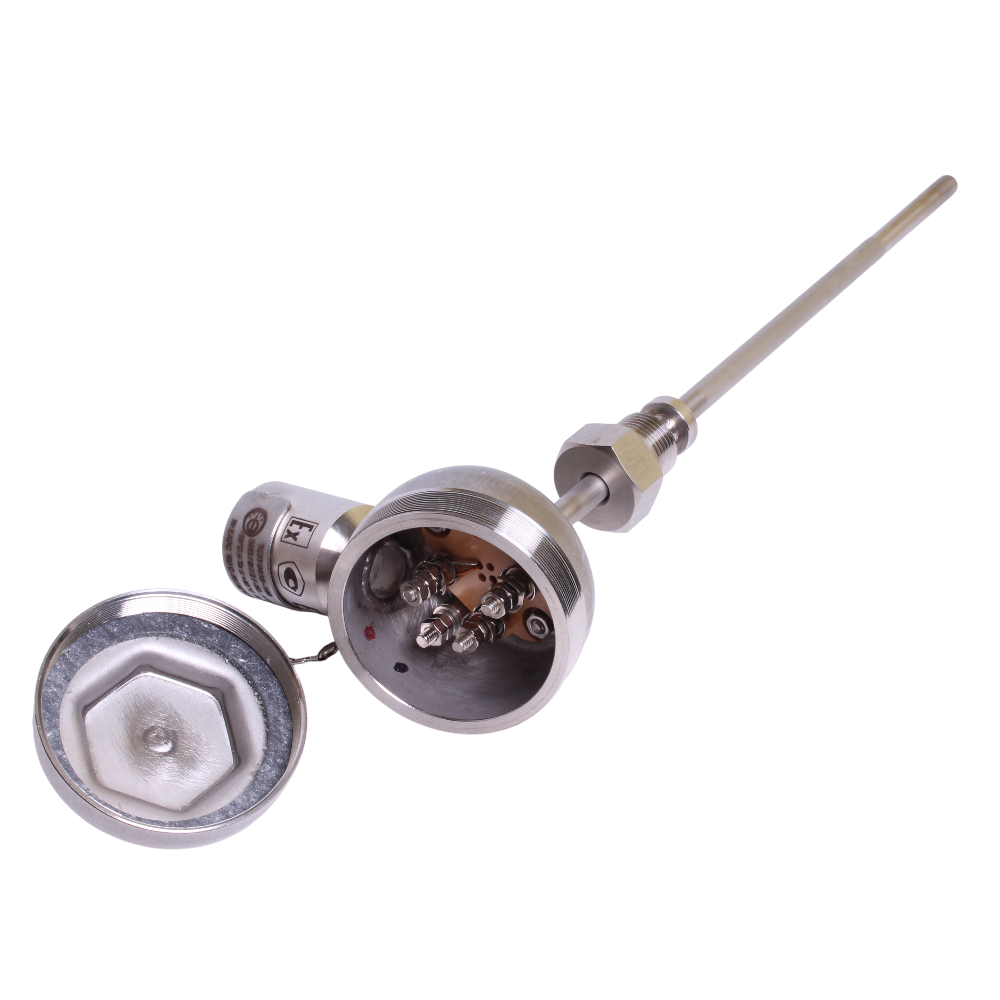

ТСП-9418 термопреобразователи сопротивления взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, 2000П

Диапазон измеряемых температур: -50...+150°C, -50...+200°C, -200...+500°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): По запросу руб.

Описание

ТСП-9418 представляют собой платиновые термопреобразователи сопротивления, выполненные во взрывозащищенном исполнении. Могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

ТСП-9418 предназначены для измерения температурных показателей жидких и газообразных сред. Контролируемые среды могут содержать аммиак, азотоводородную смесь, углекислый газ и его компоненты, а так же агрессивные примеси сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12.1.005. Кратковременно, до 4 часов допускается эксплуатация ТСП-9418 при концентрации примеси сероводорода до 100 мг/м3 или сернистого ангидрида до 200 мг/м3.

Особенности ТСП-9418:

  • Зарегистрированы в Государственном реестре средств измерений.
  • Номинальное значение температурного коэффициента α=0,00391 °С-1.
  • Термопреобразователи сопротивления ТСП-9418 изготавливаются по ТУ-50-95 ДДШ 2.822.022 ТУ.
  • При заказе необходимо уточнять - поставка с комплектом монтажных частей или без него.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 8 с; 20 с
Диапазон условных давлений 1 МПа; 16 МПа; 25 МПа; 32 МПа
Средняя наработка до отказа при номинальных температурах 200000 ч (рис.1); 66700 ч (рис.2, 3, 4)
Материал погружаемой части 12Х18Н10Т, 10Х17Н13М2Т, 08Х13 (защитная арматура)
Устойчивость к вибрации N4
Климатическое исполнение (диапазон рабочих температур) М1, Т1, Т3, У3
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ТСП
9418
09

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

НСХ

L,
мм

Масса,
кг

Схема

Ру,
МПа

Рисунок

Диапазон
температур,
°С

Материал
защитной
арматуры

ТСП-9418-00

50П

80

0,60

2

32

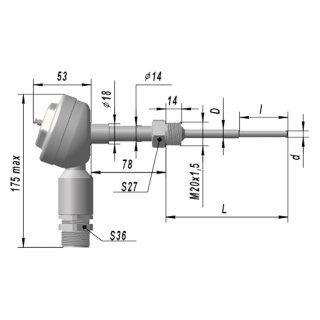

ТСП-9418 рис 1
Рис.1

-50…+200

Сталь

12Х18Н10Т

ТСП-9418-01

100

ТСП-9418-02

120

ТСП-9418-03

160

ТСП-9418-04

200

0,66

ТСП-9418-05

250

ТСП-9418-06

320

ТСП-9418-07

400

0,72

ТСП-9418-08

500

ТСП-9418-09

80

0,60

Сталь

10Х17Н13М2Т

ТСП-9418-10

100

ТСП-9418-11

120

ТСП-9418-12

160

ТСП-9418-13

200

0,66

ТСП-9418-14

250

ТСП-9418-15

320

ТСП-9418-16

400

0,72

ТСП-9418-17

500

ТСП-9418-27

100П

80

0,60

2

32

ТСП-9418 рисунок 1
Рис.1

-50…+200

Сталь

12Х18Н10Т

ТСП-9418-28

100

ТСП-9418-29

120

ТСП-9418-30

160

ТСП-9418-31

200

0,66

ТСП-9418-32

250

ТСП-9418-33

320

ТСП-9418-34

400

0,72

ТСП-9418-35

500

ТСП-9418-36

80

0,60

Сталь

10Х17Н13М2Т

ТСП-9418-37

100

ТСП-9418-38

120

ТСП-9418-39

160

ТСП-9418-40

200

0,66

ТСП-9418-41

250

ТСП-9418-42

320

ТСП-9418-43

400

0,72

ТСП-9418-44

500

ТСП-9418-54

100П двойной

120

0,75

2/2

16

ТСП-9418 рис 2
Рис.2

-200…+500

Сталь
12Х18Н10Т

ТСП-9418-55

160

ТСП-9418-56

200

0,79

ТСП-9418-57

250

ТСП-9418-58

320

ТСП-9418-59

400

0,82

ТСП-9418-60

500

ТСП-9418-94

50П

160

0,50

2

1

ТСП-9418 рис 4
Рис.4

-50…+200

Сталь

08Х13

ТСП-9418-95

200

0,56

ТСП-9418-96

250

ТСП-9418-97

320

ТСП-9418-98

400

0,62

ТСП-9418-99

500

ТСП-9418-100

160

0,50

Сталь

10Х17Н13М2Т

ТСП-9418-101

200

ТСП-9418-102

250

0,56

ТСП-9418-103

320

ТСП-9418-104

400

0,62

ТСП-9418-105

500

ТСП-9418-106

100П

160

0,50

2

1

ТСП-9418 рисунок 4
Рис.4

-50…+200

Сталь

08Х13

ТСП-9418-107

200

0,56

ТСП-9418-108

250

ТСП-9418-109

320

ТСП-9418-110

400

0,62

ТСП-9418-111

500

ТСП-9418-112

160

0,50

Сталь

10Х17Н13М2Т

ТСП-9418-113

200

ТСП-9418-114

250

0,56

ТСП-9418-115

320

ТСП-9418-116

400

0,62

ТСП-9418-117

500

0,50

ТСП-9418-118

1250

0,87

3

1

ТСП-9418-119

2000

1,12

ТСП-9418-120

100П двойной

160

0,50

2/2

1

ТСП-9418-4 рисунок
Рис.4

-200…+500

Сталь

10Х17Н13М2Т

ТСП-9418-121

200

ТСП-9418-122

250

0,56

ТСП-9418-123

320

ТСП-9418-124

400

0,62

ТСП-9418-125

500

ТСП-9418-229

50П

300

-

2

-

ТСП-9418 рис 5
Рис.5

-50…+150

Сталь

12Х18Н10Т

ТСП-9418-230

320

-

-

ТСП-9418-231

330

-

-

ТСП-9418-232

360

-

-

ТСП-9418-233

380

-

-

ТСП-9418-234

400

-

-

ТСП-9418-235

420

-

-

ТСП-9418-236

735

-

-

ТСП-9418-237

100П

300

-

-

ТСП-9418-238

320

-

-

ТСП-9418-239

330

-

-

ТСП-9418-240

360

-

-

ТСП-9418-241

380

-

-

ТСП-9418-242

400

-

-

ТСП-9418-243

420

-

-

ТСП-9418-244

735

-

-

ТСП-9418-156

100П двойной

120

0,75

2/2

16

ТСП-9418 рис 3
Рис.3

-200…+500

Сталь

12Х18Н10Т

ТСП-9418-157

160

ТСП-9418-158

200

0,79

ТСП-9418-159

250

ТСП-9418-160

320

ТСП-9418-161

400

0,82

ТСП-9418-162

500

ТСП-9418-196

50П

120

0,60

2

-50…+150

Сталь

08Х13

ТСП-9418-197

160

ТСП-9418-198

200

0,66

ТСП-9418-199

250

ТСП-9418-200

320

ТСП-9418-201

400

0,72

ТСП-9418-202

500

ТСП-9418-203

120

0,60

Сталь

10Х17Н13М2Т

ТСП-9418-204

160

ТСП-9418-205

200

0,66

ТСП-9418-206

250

ТСП-9418-207

320

ТСП-9418-208

400

0,72

ТСП-9418-209

500

ТСП-9418-210

100П

120

0,60

Сталь

08Х13

ТСП-9418-211

160

ТСП-9418-212

200

0,66

ТСП-9418-213

250

ТСП-9418-214

320

ТСП-9418-215

400

0,72

ТСП-9418-216

500

ТСП-9418-217

120

0,60

Сталь

10Х17Н13М2Т

ТСП-9418-218

160

ТСП-9418-219

200

0,66

ТСП-9418-220

250

ТСП-9418-221

320

ТСП-9418-222

400

0,72

ТСП-9418-223

500

ТСП-9418-224

2000П

120

0,60

Сталь

08Х13

ТСП-9418-225

160

ТСП-9418-226

200

0,66

ТСП-9418-227

250

ТСП-9418-228

320

тсп-9418 схема соединений

Стандартный комплект поставки

  • ТСП-9418 термопреобразователь сопротивления платиновый.
  • Паспорт.



Чтобы правильно подобрать ТСП-9418, узнать стоимость термопреобразователей ТСП-9418 или купить ТСП-9418, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
