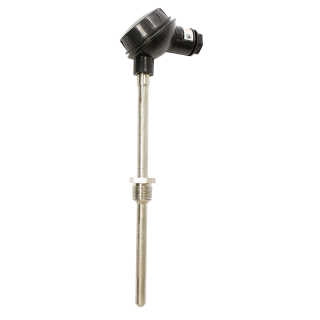

ТСП-1107 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П

Диапазон измеряемых температур: -50...+200°C, -50...+500°C, -200...+200°C, -200...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-1107 предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

Особенности:

Технические характеристики

Класс допуска A, B
Показатель тепловой инерции 6,5 с; 20 с; 40 с
Диапазон условных давлений 0,4 МПа; 6,3 МПа; 10 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСП
1107
1
250
100П
А
3
(-50…+200)

Рабочий диапазон измеряемых температур, °С: -50 ...+200; -50 ...+500; -200 ...+200; -200 ...+600; -200 ...+500 (см. Варианты исполнений)

Условное обозначение схемы соединения внутренних проводов: 2; 2/2; 3; 4 (см. Варианты исполнений)

Класс допуска: А, В

Номинальная статическая характеристика (НХС): 50П, 100П

Длина монтажной части l, мм: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 (см. Варианты исполнений)

Номер рисунка: 1-20

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-1 ТСП-1107-2



Рис. 1; 2

-50…+200

А

3, 4

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений - 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-3



Рис. 3

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500,3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 0,4 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых  температур +500°C и +600°C l ≤ 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-4

ТСП-1107-5



Рис. 4; 5

-50…+200

А

3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых  температур +500°C и +600°C l ≤ 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-6

ТСП-1107-7



Рис. 6; 7

-50…+200

А

3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d =6 мм)

Диапазон условных давлений – 6,3 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-8



Рис. 8

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-9



Рис. 9

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d = 6 мм)

Диапазон условных давлений – 6,3 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-10



Рис. 10

-50…+200

А

3, 4

 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d = 6 мм)

Диапазон условных давлений – 0,4 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-11

ТСП-1107-12



Рис. 11; 12

-50…+200

А

3, 4

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-13



Рис. 13

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 0,4 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-14

ТСП-1107-15



Рис. 14; 15

-50…+200

А

3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-16

ТСП-1107-17



Рис. 16; 17

-50…+200

А

3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d = 6 мм)

Диапазон условных давлений – 6,3 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 500 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-18



Рис. 18

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 имеют ограничение по длине монтажной части:

  • для верхнего предела измеряемых температур до +200°C l ≤ 2000 мм;
  • для верхнего предела измеряемых температур +500°C и +600°C l ≤ 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-19



Рис. 19

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d = 6 мм)

Диапазон условных давлений – 6,3 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 630 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСП-1107-20



Рис. 20

-50…+200

А

3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+500

-200…+200

В

2, 3, 4

-200…+600

-200…+500

2/2

Время термической реакции: 6,5 с (d = 6 мм)

Диапазон условных давлений – 0,4 МПа.

Термопреобразователи со схемой соединения 2 и 2/2 - для верхнего предела измеряемых температур +500°C и +600°C изготавливаются с длиной монтажной части не более 630 мм.

Стандартный комплект поставки

  • ТСП-1107 термопреобразователь сопротивления платиновый.
  • Паспорт.
