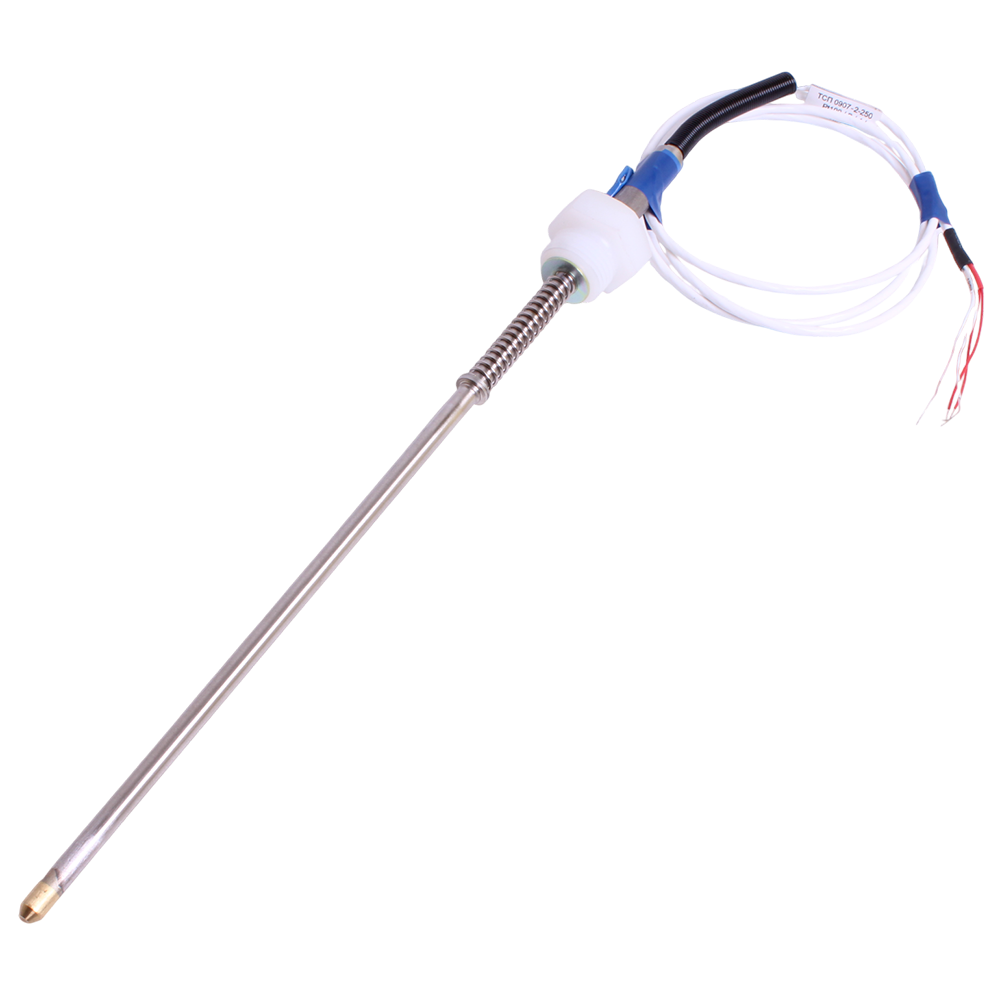

ТСП-0907 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt50, Pt100

Диапазон измеряемых температур: -50...+200°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-0907 предназначены для измерения температуры твердых тел, например, подшипников скольжения.

Номинальное значение температурного коэффициента α=0,00391 °С-1.

Датчики температуры ТСП-0907 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 15 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 100000 ч
Материал погружаемой части 12Х18Н10Т, Л63 (защитная арматура)
Устойчивость к вибрации N4
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСП
0907
1
170
100П
В
3
(-50…+200)

Рабочий диапазон измеряемых температур, °С

Условное обозначение схемы соединения внутренних проводов: 3 - Схема 3;
4 - Схема 4

Класс допуска: В, С

Номинальная статическая характеристика (НХС): 50П, 100П, Pt50, Pt100 (см. Варианты исполнений)

Длина монтажной части l, мм: 125, 150, 170, 200, 215, 250, 275, 335 (см. Варианты исполнений)

Номер рисунка: 1 или 2

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Рисунок

Схема

НХС

Класс
допуска

Диапазон
температур
°С

α,°С-1

l,
 мм

L,
 мм

Масса,
кг

ТСП-0907


Рис.1

3; 4

50П, 100П, Pt50, Pt100

В, С

-50…+200

0,00391

125

255

0,365

150

280

0,369

170

300

0,372

200

330

0,377

215

345

0,380

250

380

0,385

275

405

0,390

335

465

0,400


Рис.2

125

1175

0,165

150

1200

0,169

170

1220

0,172

200

1250

0,177

215

1265

0,180

250

1300

0,185

275

1325

0,190

335

1385

0,200

Стандартный комплект поставки

  • ТСП-0907 термопреобразователь сопротивления платиновый.
  • Паспорт.
