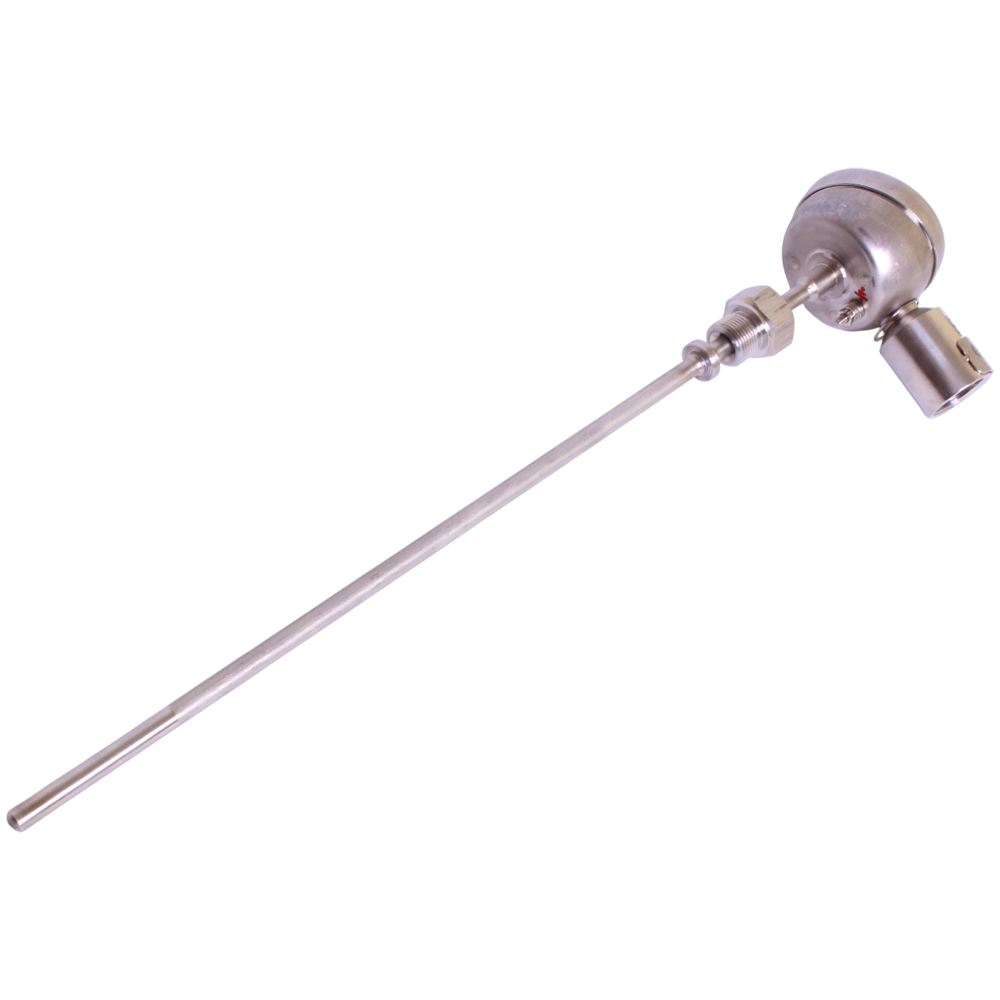

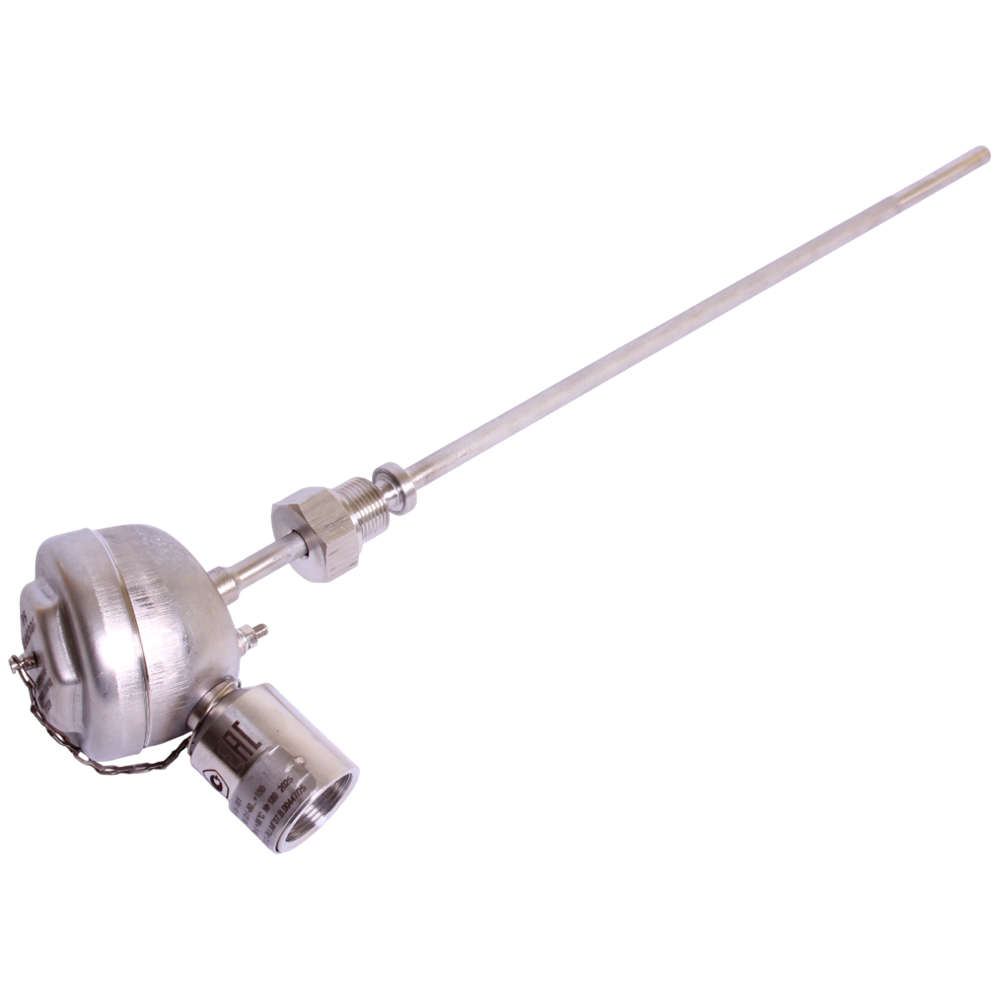

ТСМ-9418 термопреобразователи сопротивления взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М, 2000М

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): По запросу руб.

Описание

ТСМ-9418 предназначены для измерения температуры жидких и газообразных сред, в том числе с опасными примесями. Имеют взрывозащищенное исполнение, благодаря которому могут использоваться во взрывоопасных зонах с возможным содержанием взрывоопасных и агрессивных смесей: аммиака, азотоводородной смеси, углекислого газа и его компонентов, а так же примесей сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12.1.005.

Особенности ТСМ-9418:

  • Зарегистрированы в Государственном реестре средств измерений.
  • Допускается кратковременное использование (до 4 часов) при высокой концентрации примеси сероводорода (до 100 мг/м3) или сернистого ангидрида (до 200 мг/м3).
  • Номинальное значение температурного коэффициента α=0,00428 °С-1.
  • ТСМ-9418 изготавливаются по ТУ-50-95 ДДШ 2.822.022 ТУ.
  • По дополнительному заказу возможна поставка ТСМ-9418 в комплекте с монтажными частями.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 20 с
Диапазон условных давлений 1 МПа; 16 МПа
Средняя наработка до отказа при номинальных температурах 66700 ч
Материал погружаемой части 12Х18Н10Т, 10Х17Н13М2Т, 08Х13 (защитная арматура)
Устойчивость к вибрации N4
Климатическое исполнение (диапазон рабочих температур) М1, Т1, Т3, У3
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ТСМ
9418
188

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

НСХ

L,
мм

Масса,
кг

Схема

Ру,
МПа

Рисунок

Диапазон
температур,
°С

Материал
защитной
арматуры

ТСМ-9418-61

50М

120

0,60

2

16

ТСМ-9418 рис 2
Рис.2

-50…+150

Сталь

08Х13

ТСМ-9418-62

160

ТСМ-9418-63

200

0,66

ТСМ-9418-64

250

ТСМ-9418-65

320

ТСМ-9418-66

400

0,72

ТСМ-9418-67

500

ТСМ-9418-68

120

0,60

Сталь

10Х17Н13М2Т

ТСМ-9418-69

160

ТСМ-9418-70

200

ТСМ-9418-71

2S0

0,66

ТСМ-9418-72

320

ТСМ-9418-73

400

0,72

ТСМ-9418-74

500

ТСМ-9418-75

100М

120

0,60

Сталь

08Х13

ТСМ-9418-76

160

ТСМ-9418-77

200

ТСМ-9418-78

250

0,66

ТСМ-9418-79

320

ТСМ-9418-80

400

0,72

ТСМ-9418-81

500

ТСМ-9418-82

120

0,60

ТСМ-9418-83

160

Сталь

10Х17Н13М2Т

ТСМ-9418-84

200

ТСМ-9418-85

250

0,66

ТСМ-9418-86

320

ТСМ-9418-87

400

0,72

ТСМ-9418-88

500

ТСМ-9418-89

2000М

120

0,60

2

16

ТСМ-9418 рисунок 2
Рис.2

Сталь

08Х13

ТСМ-9418-90

160

ТСМ-9418-91

200

0,66

ТСМ-9418-92

250

ТСМ-9418-93

320

ТСМ-9418-126

50М

160

0,50

1

ТСМ-9418 рис 4
Рис.4

Сталь

08Х13

ТСМ-9418-127

200

ТСМ-9418-128

250

0,56

ТСМ-9418-129

320

ТСМ-9418-130

400

0,62

ТСМ-9418-131

500

ТСМ-9418-132

160

0,50

Сталь

10Х17Н13М2Т

ТСМ-9418-133

200

ТСМ-9418-134

250

0,56

ТСМ-9418-135

320

ТСМ-9418-136

400

0,62

ТСМ-9418-137

500

ТСМ-9418-138

100М

160

0,50

Сталь

08Х13

ТСМ-9418-139

200

ТСМ-9418-140

250

0,56

ТСМ-9418-141

320

ТСМ-9418-142

400

0,62

ТСМ-9418-143

500

ТСМ-9418-144

160

0,50

Сталь

10Х17Н13М2Т

ТСМ-9418-145

200

ТСМ-9418-146

250

0,56

ТСМ-9418-147

320

ТСМ-9418-148

400

0,62

ТСМ-9418-149

500

ТСМ-9418-150

1250

0,87

3

ТСМ-9418-151

2000

1,12

ТСМ-9418-152

2000М

160

0,50

2

ТСМ-9418-153

200

ТСМ-9418-154

250

0,56

ТСМ-9418-155

320

ТСМ-9418-163

50М

120

0,60

16

ТСМ-9418 рис 3
Рис.3

Сталь

08Х13

ТСМ-9418-164

160

ТСМ-9418-165

200

0,66

ТСМ-9418-166

250

ТСМ-9418-167

320

ТСМ-9418-168

400

0,72

ТСМ-9418-169

500

ТСМ-9418-170

120

0,60

Сталь

10Х17Н13М2Т

ТСМ-9418-171

160

ТСМ-9418-172

200

0,66

ТСМ-9418-173

250

ТСМ-9418-174

320

ТСМ-9418-175

400

0,72

ТСМ-9418-176

500

ТСМ-9418-177

100М

120

0,60

Сталь

08Х13

ТСМ-9418-178

160

ТСМ-9418-179

200

0,66

ТСМ-9418-180

250

ТСМ-9418-181

320

ТСМ-9418-182

400

0,72

ТСМ-9418-183

500

ТСМ-9418-184

120

0,60

Сталь

10Х17Н13М2Т

ТСМ-9418-185

160

ТСМ-9418-186

200

0,66

ТСМ-9418-187

250

ТСМ-9418-188

320

ТСМ-9418-189

400

0,72

ТСМ-9418-190

500

ТСМ-9418-191

2000М

120

0,60

Сталь

08Х13

ТСМ-9418-192

160

ТСМ-9418-193

200

0,66

ТСМ-9418-194

250

ТСМ-9418-195

320

ТСМ-9418-245

50М

300

-

2

-

ТСМ-9418 рис 5
Рис.5

-50…+150

Сталь

12Х18Н10Т

ТСМ-9418-246

320

-

-

ТСМ-9418-247

330

-

-

ТСМ-9418-248

360

-

-

ТСМ-9418-249

380

-

-

ТСМ-9418-250

400

-

-

ТСМ-9418-251

420

-

-

ТСМ-9418-252

735

-

-

ТСМ-9418-253

100М

300

-

-

ТСМ-9418-254

320

-

-

ТСМ-9418-255

330

-

-

ТСМ-9418-256

360

-

-

ТСМ-9418-257

380

-

-

ТСМ-9418-258

400

-

-

ТСМ-9418-259

420

-

-

ТСМ-9418-260

735

-

-

тсм-9418 схема

Стандартный комплект поставки

  • ТСМ-9418 термопреобразователь сопротивления медный.
  • Паспорт.
