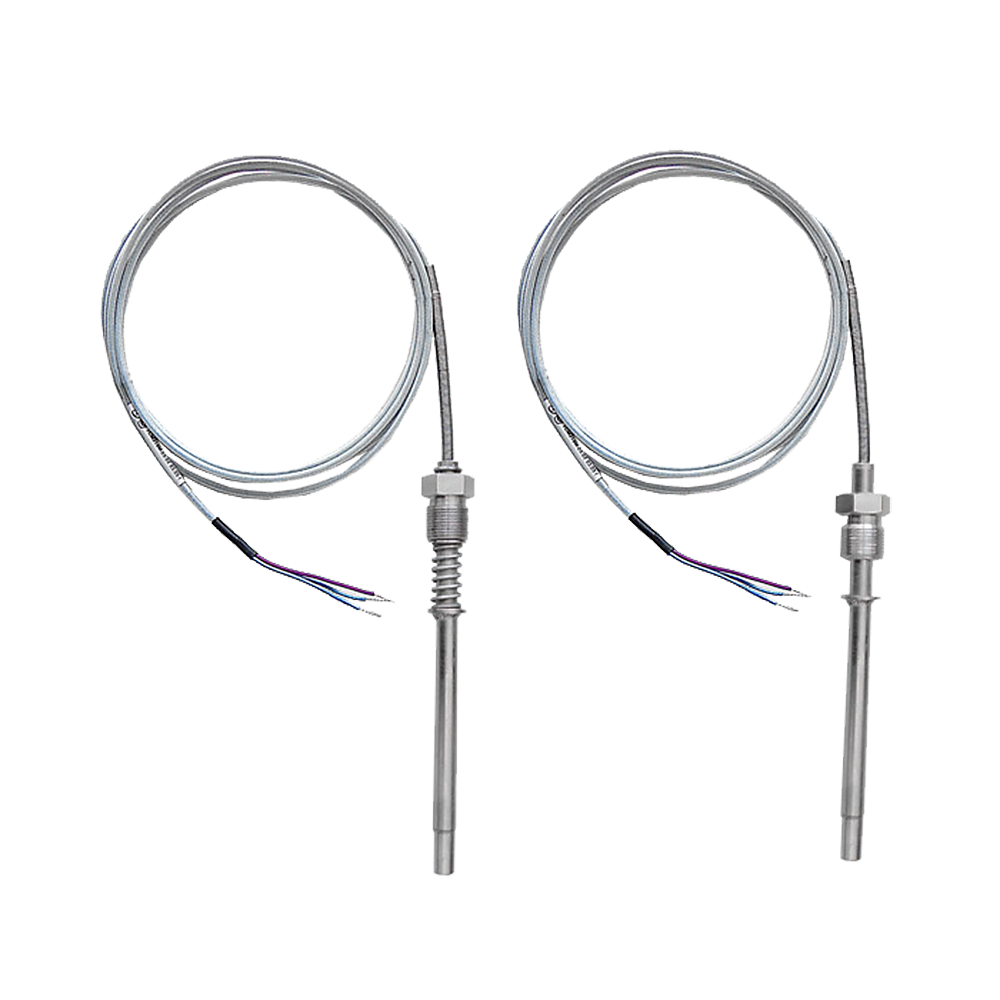

ТСМ-321М термопреобразователи сопротивления медные подшипниковые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМ-321М предназначены для измерения температуры подшипников и твердых тел, в том числе во взрывоопасных зонах.

Термопреобразователи сопротивления состоят из чувствительного элемента (далее по тексту — ЧЭ) и защитного корпуса (защитной арматуры). Материал защитных корпусов (защитных арматур) — нержавеющая сталь 12Х18Н10Т. Защитные корпуса (защитные арматуры) рассчитаны на воздействие условного гидростатического давления Ру = 0,5 МПа.

В защитный корпус (защитную арматуру) ТСМ-321М могут быть установлены терморезистивные медные ЧЭ с номинальной статической характеристикой преобразования преобразования 50М, 100М по ГОСТ 6651 (53М (гр. 23) — по заказу).

Технические характеристики

Количество рабочих спаев 1, 2
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,5 МПа
Средняя наработка до отказа при номинальных температурах не менее 100 000 ч
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСМ-321М.02
— 50М
— В
— 3
— 10/320
— 3000
/МН
— 1
(М27х2)
— К

Метрологическая приемка: К — калибровка; П — поверка

Резьба присоединительного штуцера: позиция не заполняется — М20х1,5; (М27х2), (G1/2) — резьбы М27х2, G1/2 на присоединительном штуцере соответственно

Исполнение присоединительного штуцера: 1 — подвижный подпружиненный; 2 — подвижный

Материал соединительного кабеля: позиция не заполняется — для соединительного кабеля на основе медных проводов в двойной фторопластовой изоляции; МН — для соединительного кабеля на основе медных проводов в двойной фторопластовой изоляции в нержавеющем мет

Длина соединительного кабеля L, мм

Диаметр монтажной (погружаемой) части защитного корпуса (защитной арматуры) (d = 10 мм) / длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) l, мм

Схема соединения внутренних проводов с ЧЭ: 2 — двухпроводная; 3 — трехпроводная; 4 — четырехпроводная

Класс по ГОСТ 6651: В; С

НСХ преобразования по ГОСТ 6651: 50М; 100М. Примечание: по заказу изготавливаются ТС с НСХ преобразования 53М (гр. 23)

Модель ТС

Стандартный комплект поставки

  • Термопреобразователь сопротивления по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТС, далее — по заказу).

Скачать документацию

ТСМ-321М, ТСП-321М термопреобразователи сопротивления подшипниковые. Подробное описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
