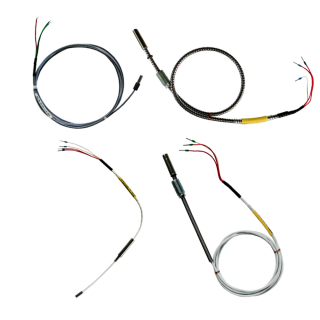

ТСМ-320М термопреобразователи сопротивления медные подшипниковые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления медные подшипниковые ТСМ-320М предназначены для измерения температуры подшипников и твердых тел, в том числе во взрывоопасных зонах.

Термопреобразователи ТСМ-320М состоят из чувствительного элемента (ЧЭ), защитного корпуса (защитной арматуры) и соединительного кабеля.  Защитные корпуса изготавливаются на основе труб 6 и 8 мм. Материал защитных корпусов (защитных арматур) — нержавеющая сталь 12Х18Н10Т. Соединительные кабели изготавливаются на основе медных проводов во фторопластовой изоляции. В защитный корпус термопреобразователей ТСМ-320М устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования 50М, 100М, 53М (по заказу).

Термопреобразователи ТСМ-320М рассчитаны на воздействие условного гидростатического давления до 0,5 МПа. Допустимая температура окружающей среды — от минус 60 до плюс 70°С. ТСМ-320М могут быть изготовлены как в общепромышленном, так и во взрывозащищенном исполнениях (с видом взрывозащиты «искробезопасная электрическая цепь»).

Термопреобразователи сопротивления ТСМ-320М зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Класс допуска B, C
Количество рабочих спаев 1
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,5 МПа
Средняя наработка до отказа при номинальных температурах 100 000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Длина монтажной части 20 мм, 25 мм, 30 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Присоединение к процессу Без крепежных элементов, Штуцер подвижный M12×1,5
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP65
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСМ-320М-Exi
-50М -В
-3
-8/30
-3000
/МН
-Ксп

Метрологическая приемка: К — калибровка; П — поверка

КМЧ: • Ксп — с КМЧ под спецключ; • КS13 — с КМЧ под ключ S13; • О — без КМЧ - Комплектация спецключами для установки ТС: • позиция не заполняется — без спецключей; • КЛ(N) — со спецключами, где N — количество спецключей на поставляемую партию ТС

Усиленный пружинный вывод: П — усиленный пружинный вывод имеется; О — без усиленного пружинного вывода

Материал соединительного кабеля: позиция не заполняется — для соединительного кабеля на основе медных проводов в двойной фторопластовой изоляции без герметизирующей промежуточной втулки. /МН - нержавеющий металлорукав /ОМ - металлическая оплётка

Длина соединительного кабеля L, мм

Диаметр монтажной (погружаемой) части защитного корпуса (защитной арматуры) d, мм / длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) l, мм

Схема соединения внутренних проводов с ЧЭ: 2 — 2-хпроводная; 3 — 3-хпроводная; 4 — 4-хпроводная

НСХ преобразования по ГОСТ 6651: 50М, 100М, 53М (гр.23) (по заказу) - Класс по ГОСТ 6651: В, С

Модель ТС - Исполнение по взрывозащищенности: Оп — общепромышленный (невзрывозащищенный); Exi — взрывозащищенный с видом взрывозащиты «Искробезопасная электрическая цепь»

Стандартный комплект поставки

  • Термопреобразователь сопротивления ТСМ-320М (исполнение согласно заказу).
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТС, далее – по заказу).

Скачать документацию

ТСМ-320М, ТСП-320М термопреобразователи сопротивления подшипниковые. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
