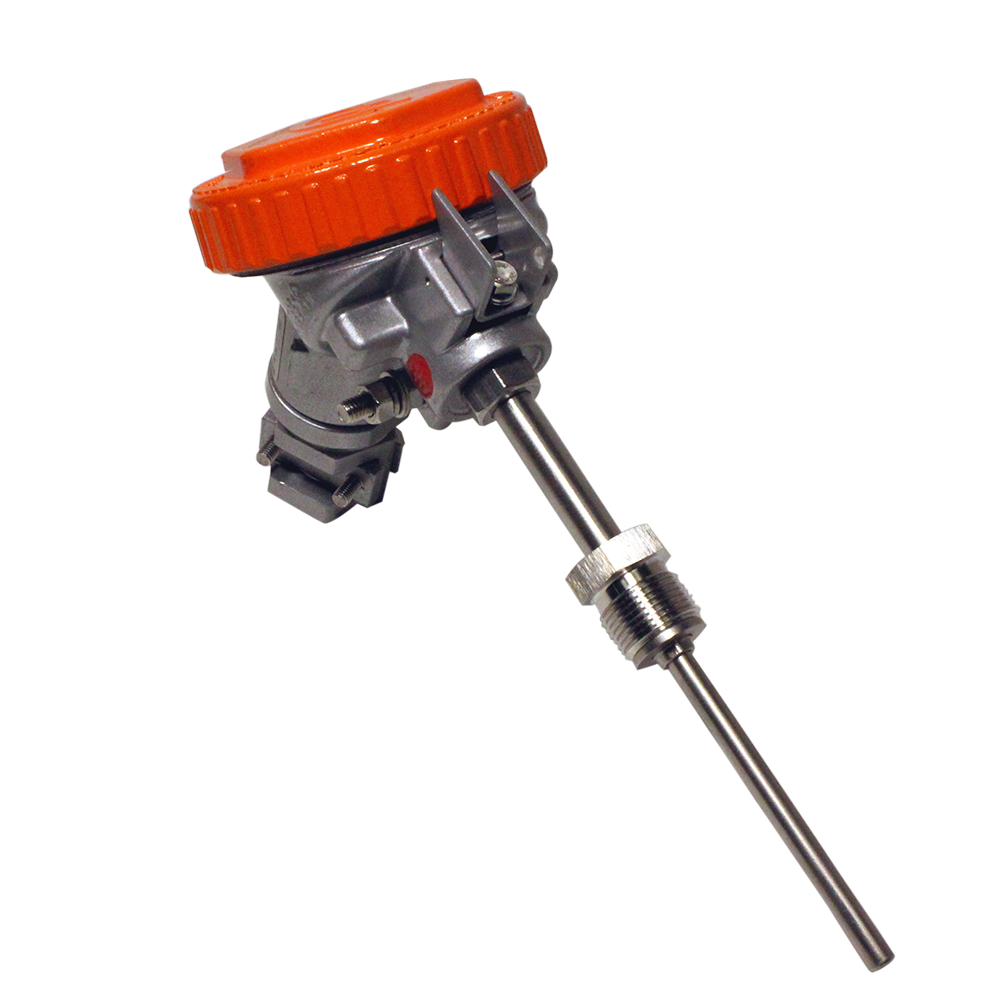

ТСМ-012-Оп, ТСМ-012-Exi термопреобразователи сопротивления медные погружаемые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М, 2000М

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТGaХ

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления погружаемые ТСМ-012 общепромышленные и с видом взрывозащиты «Искробезопасная электрическая цепь» с подвижными, неподвижными штуцерами и без штуцеров предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей, в том числе во взрывоопасных зонах.

ТСМ-012 зарегистрированы в Государственном реестре средств измерения РФ.

В зависимости от типа защитного корпуса (защитной арматуры), клеммной головки, наличия и типа штуцера производятся различные исполнения термопреобразователей ТСМ-012.

Исполнения

Конструктивные особенности

Вид

ТСМ-012.00-Оп

ТСМ-012.01-Оп,

ТСМ-012.13-Оп;

ТСМ-012.00-Ехi,

ТСМ-012.01-Ехi,

ТСМ-012.13-Exi

Клеммные головки:
• тип «П» (исполнения «Оп», «Ехi»);
• тип «ПА» (исполнения «Оп», «Ехi»);
• тип «ПА(SF)» (исполнения «Оп», «Ехi»)

Степень защиты:
• тип «П» – IP54;
• тип «ПА», «ПА(SF)» – IP65

Штуцеры:
• подвижные М20х1,5; М27х2; G1/2;
• неподвижные М20х1,5; М27х2; G1/2;
• без штуцера (ТСМ могут устанавливаться с помощью передвижных штуцеров М20х1,5; М27х2)

Защитные корпуса (защитные арматуры):
• на основе труб диаметром от 5 до 10 мм;
• С ВЫСОКОЙ ГИБКОСТЬЮ на основе кабеля КНМСН диаметром от 3 до 5 мм

ТСМ с головками «П», «ПА»



ТСМ-012.14-Оп;

ТСМ-012.14-Exi



Клеммные головки:
• тип «П» (исполнения «Оп», «Ехi»);
• тип «ПА» (исполнения «Оп», «Ехi»)

Степень защиты:
• тип «П» – IP54;
• тип «ПА» – IP65

Штуцеры:
• неподвижные К1/2"; К3/4"; R1/2; R3/4

Защитные корпуса (защитные арматуры):
• на основе труб диаметром от 5 до 10 мм;
• С ВЫСОКОЙ ГИБКОСТЬЮ на основе кабеля КНМСН диаметром от 3 до 5 мм

ТСМ-012.16-Оп;

ТСМ-012.16-Exi;

ТСМ-012.19-Оп;

ТСМ-012.19-Exi

(изготавливаются

только исполнения «В» и «ОВ)*

Клеммные головки:
• тип «П» (исполнения «Оп», «Ехi»);
• тип «ПА» (исполнения «Оп», «Ехi»)

Степень защиты:
• тип «П» – IP54;
• тип «ПА» – IP65

Штуцер:

• подвижный М27х2

Защитные корпуса (защитные арматуры):
• на основе труб диаметром от 5 до 10 мм;
• (с усиленной упорной шайбой)

ТСМ-012.06-Оп,

ТСМ-012.07-Оп;

ТСМ-012.06-Exi,

ТСМ-012.07-Exi

Клеммные головки:
• тип «М» (исполнения «Оп», «Ехi»)

Степень защиты:
• тип «М» – IP67 (стандартно), IP68 (по заказу)

Штуцеры:
• подвижные М20х1,5; М27х2; G1/2;
• неподвижные М20х1,5; М27х2; К1/2"; К3/4"; R1/2; R3/4; G1/2;
• без штуцера (ТСМ могут устанавливаться с помощью передвижных штуцеров М20х1,5; М27х2)

 Защитные корпуса (защитные арматуры):
• на основе труб диаметром от 5 до 10 мм;
• С ВЫСОКОЙ ГИБКОСТЬЮ на основе кабеля КНМСН диаметром от 3 до 5 мм



ТСМ с головками «М»







* Исполнения по виброустойчивости: В – для ТСМ-012 с высокой виброустойчивостью; ОВ – для ТСМ-012 с особо высокой виброустойчивостью.

Кабельные вводы клеммных головок

Модель

Тип клеммной головки и тип кабельного ввода

ТСМ-012.00-Оп,
ТСМ-012.01-Оп,
ТСМ-012.13-Оп,
ТСМ-012.14-Оп,
ТСМ-012.16-Оп,
ТСМ-012.19-Оп

Тип «П» со стандартным кабельным вводом (базовый вариант)
или Тип «ПА» со стандартным кабельным вводом (базовый вариант)

ТСМ-012.00-Exi,
ТСМ-012.01-Exi,
ТСМ-012.13-Exi
ТСМ-012.14-Exi,
ТСМ-012.16-Exi,
ТСМ-012.19-Exi

Тип «П» с кабельным вводом из никелированной латуни (базовый вариант)
или Тип «ПА» с кабельным вводом из никелированной латуни (базовый вариант)

ТСМ-012.06-Оп,
ТСМ-012.07-Оп

Тип «М» со стандартным кабельным вводом (базовый вариант)

ТСМ-012.13-Оп,
ТСМ-012.14-Оп,
ТСМ-012.06-Exi,
ТСМ-012.07-Exi,
ТСМ-012.13-Exi

Тип «М» с кабельным вводом типа «Кех» под кабель без брони или кабель в броне, обеспечивающим защиту кабеля потребителя от выдергивания и проворачивания (по заказу)

ТСМ-012.14-Exi

Тип «М» с кабельным вводом типа «КВЗ» (или «КВ4») под кабель в броне с заземлением брони кабеля внутри кабельного ввода (по заказу)

Технические характеристики ТСМ-012-Оп, ТСМ-012-Оп-Exi

Диапазоны измерения температур

-60…+180°C

НСХ чувствительных элементов (ЧЭ) по ГОСТ 6651

50М, 100М, 2000М;
53М (по заказу)

Классы допуска по ГОСТ 6651

А, B, С

Количество ЧЭ*

1 или 2 шт

Длина монтажной (погружаемой) части

от 60 до 4500 мм

Диаметры монтажной (погружаемой) части

от 3 до 10 мм

Показатель термической реакции Ʈ0,63

4,5…25 сек

Исполнение по взрывозащите

0Ех ia IIС Т1...T6 Ga Х

Исполнение по виброустойчивости

Стандартная (гр. F3 ГОСТ Р 52931)

Повышенная «В» (гр. GX1 по ГОСТ Р52931)

Особо высокая «ОВ» (гр. GX2 по ГОСТ Р52931)

Степень защиты от пыли и влаги по ГОСТ 14254

IP54, IP65, IP67, IP68

Допустимый диапазон температур окружающей среды

-60…+70°C

Сейсмостойкость по ГОСТ 30546.1-98

9 баллов по шкале MSK-64

Межповерочный интервал

3 года – для ТС класса А с диапазоном измеряемых температур от -50…120°С,

для ТС классов В, С с диапазоном измеряемых температур от -60…+150°С;

2 года – для ТС классов В, С с диапазоном измеряемых температур свыше +150 до +180°С

Средняя наработка на отказ, не менее

100 000 часов

Средний срок службы, не менее

10 лет

Гарантийный срок эксплуатации

2 года

Количество одновременно устанавливаемых чувствительных элементов (ЧЭ) – 1 или 2 шт, кроме ЧЭ с НСХ преобразования 2000М (может быть установлен только один ЧЭ).

Структура обозначения, пример заказа

ТСМ- 012.00

В

-

Оп

50М

А

2

1

160

10

Н

М20х1,5

1

П

Кex

К

-

































Степень защиты:
без обозначения – стандартное исполнение (см. Описание);
IP68

Метрологическая приемка:
К – калибровка;
П – поверка

Исполнение кабельного ввода (см. Описание):
без обозначения – стандартное исполнение;
позиция заполняется — для кабельного ввода по заказу

Тип клеммной головки (см. Описание): П; ПА; ПА(SF); М

Исполнение штуцера (см. Варианты исполнений. Таблица 3):
1 – подвижный М20х1,5, G1/2, М27х2;
1Пр – подвижный подпружиненный М20х1,5, G1/2, М27х2;
2 – неподвижный М20х1,5, G1/2, K1/2", R1/2, K3/4", R3/4;
О – отсутствует

Резьба D на установочном штуцере (см. Варианты исполнений. Таблица 3):
М20х1,5; М27х2; G1/2, K1/2", K3/4", R1/2, R3/4;
О – отсутствует

Материал защитного корпуса:
Н – нержавеющая сталь 12Х18Н10Т;
Ас – нержавеющая сталь 10Х17Н13М2Т (для сред с Н2S)

Диаметр монтажной (погружаемой) части защитного корпуса d или d/d1, мм
(см. Варианты исполнений. Таблица 3)

Длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) L, мм (см. Варианты исполнений. Таблица 3)

Количество ЧЭ (см. Варианты исполнений. Таблица 1),  шт: 1, 2

Схема соединения внутренних проводов ТС с ЧЭ (см. Варианты исполнений):
2 – 2-хпроводная;
3 – 3-хпроводная;
4 – 4-хпроводная

Класс по ГОСТ 6651: А, В, С (см. Варианты исполнений. Таблица 1)

НСХ преобразования по ГОСТ 6651: 50М, 100М, 2000М; 53М (по заказу)

Исполнение по взрывозащищенности (см. Варианты исполнений. Таблица 1):
Оп – общепромышленное;
Exi – взрывозащищенное с видом взрывозащиты «Искробезопасная электрическая цепь»

Исполнение по устойчивости и прочности к протечкам измеряемой среды при разрушении защитного корпуса ТС:
позиция не заполняется — стандартное исполнение;
Д – устойчивое и прочное исполнение;
ДУ – устойчивое  и  прочное  исполнение в комплекте с узлом контроля

Исполнение по виброустойчивости (см. Варианты исполнений. Таблица 1 и Таблица 2):
позиция не заполняется – стандартное исполнение;
В – для ТС с высокой виброустойчивостью;
ОВ – для ТС с особо высокой виброустойчивостью

Наименование модели (см. Варианты исполнений. Таблица 1)

Варианты исполнений

Таблица 1. Исполнения термопреобразователей ТСМ-012 общепромышленных и с видом взрывозащиты «Искробезопасная электрическая цепь»

Исполнение

Диапазон измеряемых температур,
°С / класс

Кол-­во
чувствительных элементов, шт

Диаметр монтажной части d, мм / диаметр утоненной части d1, мм

Тип клеммной головки/
тип кабельного ввода

Тип установочного штуцера и его резьба D

ТСМ-012.00-Оп,
ТСМ-012.00-Exi

-50…+120/ класс А;

-60…+150/ классы В, С;

-60…+180/ классы В, С

1

10;

10/8 на длине 40 или 60 мм;

В;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм

«П» / зажимной штуцер из полиамида (базовый вариант - для ТС-Оп); кабельный ввод из никелированной латуни (базовый вариант - для TC-Exi);





«ПА» / кабельный ввод из пожаростойкого капролона (базовый вариант - для ТС-Оп);

кабельный ввод из никелированной латуни (базовый вариант - для TC-Exi);





«ПA(SF/

без кабельного ввода

подвижный штуцер M20x1,5, М27х2, G1/2;

подвижный подпружиненный

ТСМ-012.01-Оп,
ТСМ-012.01-Exi

2

ТСМ-012.13-Оп,
ТСМ-012.13-Exi

1

штуцер М20х1,5;

неподвижный штуцер M20x1,5, М27х2, G1/2;

без штуцера

ТСМ-012.00-Оп,
ТСМ-012.00-Exi

1

5

ТСМ-012.14-Оп,
ТСМ-012.14-Exi

1

10;

10/8 на длине 40 или 60 мм;

8;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм

неподвижный штуцер К1/2", КЗ/4", R1/2, R3/4

2

1

5

ТСМ-012.00В-Оп, ТСМ-012.00ОВ-Оп,

ТСМ-012.00B-Exi, ТСМ-012.00ОB-Exi

-50…+120/ класс А;

-60…+150/ классы В, С;

-60…+170/ классы В, С

1

10;

10/8 на длине 40 или 60 мм;

В;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм;

5

подвижный штуцер M20x1,5, М27х2, G1/2;

неподвижный штуцер M20x1,5, М27х2, G1/2

ТСМ-012.01В-Оп, ТСМ-012.01ОВ-ОП

ТСМ-012.01B-Exi, ТСМ-012.01ОB-Exi

2

10;

10/8 на длине 40 или 60 мм;

8

ТСМ-012.14В-Оп, ТСМ-012.14ОВ-Оп,

ТСМ-012.14B-Exi, ТСМ-012.14ОB-Exi

1

10;

10/8 на длине 40 или 60 мм;

8;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм;

5

неподвижный штуцер К1/2", КЗ/4", R1/2, R3/4

2

10;

10/8 на длине 40 или 60 мм;

8

ТСМ-012.16В-Оп, ТСМ-012.16B-Exi (аналог ТСМ-8040)

1

10/8 на длине 40 мм; 10/6,5 на длине 40 мм

подвижный штуцер М27x2

2

ТСМ-012.19В-Оп, ТСМ-012.19B-Exi (аналог ТСМ-9512)

1

10/4,5 на длине 20 (30) мм

подвижный штуцер М27x2

ТСМ-012.06-Оп,
 ТСМ-012.06-Exi

-50 до +120/ класс А;

-60…+150/ классы В, С;

-60…+180/ классы В, С

1

10;

10/8 на длине 40 или 60 мм;

В;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм

«М» /

стандартный кабельный ввод

(базовый вариант);

«КЕх»

(по заказу),

«КВЗ» («КВ4»)

(по заказу),

«ТG1/2» («ТGЗ/4»)

(по заказу),

«КМР16Г» («КМР22Г», «КМР25Г», «КМР15Р», «КМР20Р», «КМР25Р»)

(по заказу)

подвижный штуцер M20x1,5, М27х2, G1/2;



подвижный подпружиненный штуцер М20х1,5;



неподвижный штуцер M20x1,5, М27х2, G1/2, К1/2", КЗ/4", R1/2, R3/4;



без штуцера

ТСМ-012.07-Оп,
ТСМ-012.07-Exi

2

ТСМ-012.13-Оп,
ТСМ-012.13-Exi

1

ТСМ-012.06-Оп,
ТСМ-012.06-Exi

1

5

ТСМ-012.06В-Оп, ТСМ-012.06ОВ-Оп,

ТСМ-012.06B-Exi, ТСМ-012.06ОB-Exi

-50…+120/ класс А;

-60…+150/ классы В, С;

-60…+170/ классы В, С

1

10;

10/8 на длине 40 или 60 мм;

В;

8/6 на длине 45 мм; 6;

10/6 на длине 160 мм;

5

«М» /

стандартный кабельный ввод

(базовый вариант);

«КЕх»

 (по заказу),

«КВЗ» («КВ4»)

(по заказу),

«Та/2» («ТG3/4»)

(по заказу),

«КМР16Г»(«КМР22Г», «КМР25Г», «КМР15Р», «КМР20Р», «КМР25Р»)

(по заказу)

подвижный штуцер M20x1,5, М27х2, G1/2;

неподвижный штуцер M20x1,5, М27х2, G1/2, К1/2", КЗ/4", R1/2, R3/4

ТСМ-012.07В-Оп, ТСМ-012.070В-Оп,

ТСМ-012.07B-Exi, ТСМ-012.07ОB-Exi

2

10;

10/8 на длине 40 или 60 мм;

8



Таблица 2. Виброустойчивость исполнений ТС в зависимости от длин и диаметров монтажных (погружаемых) частей защитного корпуса (защитной арматуры)

Исполнение ТС

Виброустойчивость

Параметры монтажной (погружаемой) части

защитного корпуса (защитной арматуры)

длина, мм

диаметр, мм

ТСМ-012

группа F3 (стандартная виброустойчивость)

80-3150

10

60-3150

10/8

60-2500

8

60-2500

6

60-500

5

200-500

10/6

60-50001

5,3

ТСМ-012В

группа GX1

(высокая виброустойчивость)

80-500

10

60 - 500

10/8, 8

60-160

6,5

200 - 500

10/6

ТСМ-012ОВ

группа GX2

(особо высокая
 виброустойчивость)

80-160

10

60-160

10/8, 8, 6,5

60 - 200

8

60 - 200

6

1Гибкая монтажная (погружаемая) часть защитного корпуса (защитной арматуры) выполнена на основе кабеля КНМСН диаметром 3 или 5 мм.

Таблица 3. Стандартные диаметры d, d1 и длины L, l монтажных (погружаемых) частей защитного корпуса (защитной арматуры), типы и резьбы D установочных штуцеров, время термической реакции

Диаметр монтажной (погружаемой) части d, мм, или диаметр монтажной (погружаемой) части d, мм / диаметр утоненной части d1, мм

Длина монтажной (погружаемой) части L, мм

Время термической реакции, с

Тип и резьба D установочного штуцера

101)

80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

15

подвижный штуцер

M20x1,5; М27х2; G1/2;



подвижный подпружиненный штуцер M20x1,5; М27х2; G1/2;



неподвижный штуцер

M20x1,5; М27х2; G1/2; К1/2;

КЗ/4; R1/2; R3/4

10/8 на длине 1=60 мм

80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1600, 2000, 2500

9

8

602), 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500

9

8/6 на длине 1=45 мм

602), 80, 100, 120, 160, 200, 250, 320, 400, 500

6

6

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500

6

5

60, 80, 100, 120, 160, 200, 250, 320, 400, 500

6

10/6 на длине 1=160 мм

200, 250, 320, 400,500

6

d3), где d=3 или d=5

(гибкий защитный корпус)

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 5000

6

10/8 на длине 1=40 мм; 10/6,5 на длине 1=40 мм

60, 80, 100, 120, 160, 200, 250, 320, 400, 500

6

подвижный штуцер М2 7x2

10/4,5 на длине 1=20 мм

32, 40

6

10/4,5 на длине 1=30 мм

50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500

6

10

80, 100, 120, 160, 200, 250, 320, 400, 500

15

неподвижный усиленный

штуцер M20x1,5; М27х2; К1/2;

КЗ/4; R1/2; R3/4;Gl/2

10/8 на длине 1=60 мм

80, 100, 120, 160, 200, 250, 320, 400, 500

9

8

80, 100, 120, 160, 200, 250, 320, 400, 500

9

d, где d=5 или d=6

60, 80, 100, 120, 160

6

10/6 на длине 1=160 мм

200, 250, 320,400,500

6

10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600,2000,2500

15

без штуцера

(могут устанавливаться с передвижными штуцерами

M8x1;M12x1,5;M20x1,5;

М27х2)

8

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600,2000,2500

9

d3), где d=3 или d=5

(гибкий защитный корпус)

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 5000

6

6/4 на длине 1=26 мм

40, 50, 56, 60

6

подвижный штуцер M12x1,5

5

20, 25, 30, 40, 50, 60, 80, 100, 120, 160

3

накидная гайка М8х1 под спецключ, накидная гайка М8х1 под ключ S13, без гайки

8 (или 6)

20, 25, 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400

3

накидная гайка M12x1,5 под спецключ, накидная гайка М12х1,5 под ключ S13,без гайки

1) По заказу допускается изготовление защитного корпуса (защитной арматуры) диаметром 10 мм c длиной монтажной (погружаемой) части L не более 4500 мм.
2) Только для ТС с подвижным и подвижным подпружиненным штуцером.
3) Защитный корпус (защитная арматура) изготавливается на основе гибкого кабеля КНМСН диаметром 3 или 5 мм.

Схемы соединения внутренних проводов ТСМ с ЧЭ

Термопреобразователи сопротивления с высокой (ТС.В) и особо высокой (ТС.ОВ) виброустойчивостью с двумя чувствительными элементами изготавливаются только с 2-х или 3-хпроводной схемой соединения внутренних проводов ТС с ЧЭ.

ТС с двумя ЧЭ с 3-х или 4-хпроводной схемой соединения внутренних проводов ТС с ЧЭ изготавливаются со всеми типами головок, кроме головок типов «П», «Г8/2», «Г9/1».

Стандартный комплект поставки

  • Термопреобразователь сопротивления ТСМ-012 (исполнение согласно заказу).
  • Комплект монтажных частей с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТСМ-012, поступающих в один адрес , далее – по заказу).

© ТД Эталон - датчики температуры, 2021

WebCanape - быстрое создание сайтов и продвижение

Яндекс.Метрика
Вы выделили текст на сайте td-etalon.com
