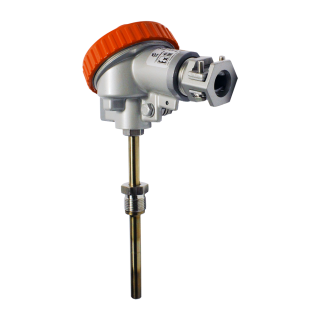

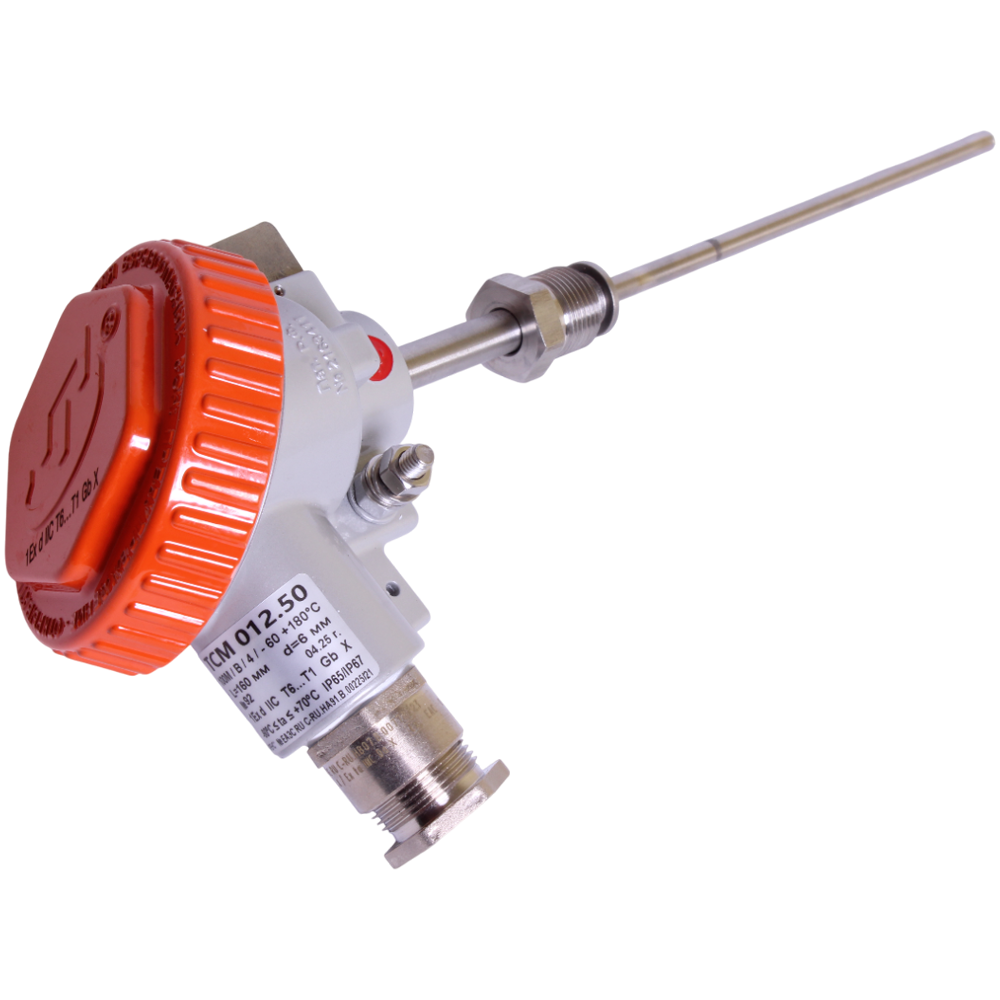

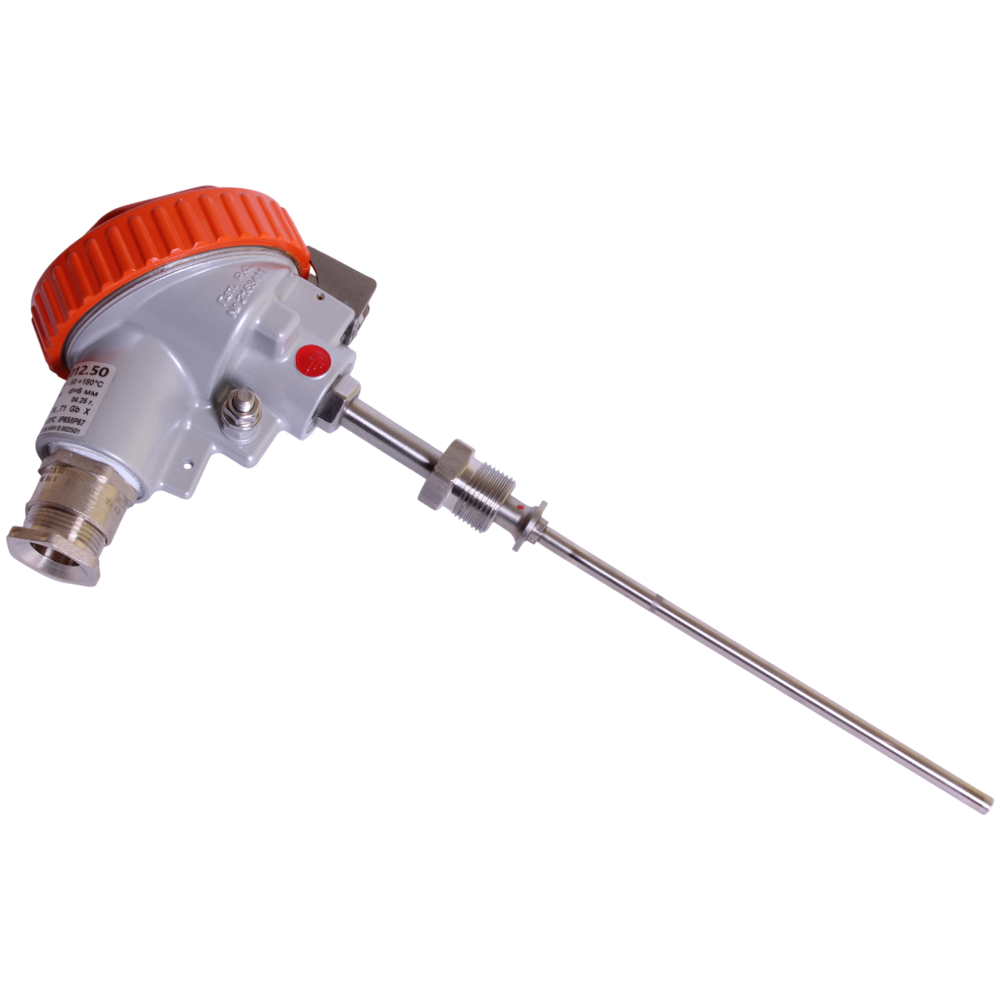

ТСМ-012-Exd, ТСМ-012-Exdi термопреобразователи сопротивления медные взрывозащищенные
Тип датчика температуры: ТСМ
Номинальная статическая характеристика: 50М, 100М, 2000М
Диапазон измеряемых температур: -50...+120°C, -60...+150°C, -60...+170°C, -60...+180°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 1ExdIIСТGbX, 1ExdIIСТGbX/0ExiaIIСТGaХ
Цена (без учета НДС): По запросу руб.
Описание
Взрывозащищенные термопреобразователи сопротивления ТСМ-012 с видом взрывозащиты «взрывонепроницаемая оболочка» и «взрывонепроницаемая оболочка + искробезопасная электрическая цепь» предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей во взрывоопасных зонах.
Термопреобразователи ТСМ-012-Exd, ТСМ-012-Exdi состоят из чувствительного элемента, защитного корпуса (защитной арматуры) и клеммной головки. Материал защитных корпусов - нержавеющие стали марок 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S). Клеммные головки изготавливаются из металла (литьевой алюминиевый сплав) либо из неметаллических материалов (стеклонаполненный полиамид, поликарбонат).
В защитный корпус термопреобразователей ТСМ-012-Exd, ТСМ-012-Exdi устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования 50М или 100М, а также 2000М, 53М (по заказу). Количество одновременно устанавливаемых чувствительных элементов - 1 или 2.
Термопреобразователи ТСМ-012-Exd, ТСМ-012-Exdi имеют исполнения для применения в условиях высоких и особо высоких вибрационных нагрузок. ТСМ-012-Exd, ТСМ-012-Exdi также могут быть изготовлены как в общепромышленном, так и во взрывозащищенном исполнениях (с видом взрывозащиты «искробезопасная электрическая цепь»).
Термопреобразователи ТСМ-012-Exd, ТСМ-012-Exdi могут иметь исполнения, устойчивые и прочные к воздействию давления измеряемой среды до 12,0 МПа при разрушении защитного корпуса в рабочих условиях эксплуатации. Конструкция таких термопреобразователей предотвращает утечку измеряемой среды во внешнюю среду при разрушении защитного корпуса благодаря специальному конструктивному исполнению узла уплотнения токовыводов чувствительного элемента в защитном корпусе. Эти исполнения изготавливают в общепромышленном и взрывозащищенном исполнениях для применения в условиях воздействия стандартных, высоких и особо высоких вибрационных нагрузок.
Кроме того, термопреобразователи ТСМ-012-Exd, ТСМ-012-Exdi могут поставляться в комплекте с узлом РГАЖ 6.115.485, предназначенным для контроля наличия измеряемой среды под давлением внутри защитной гильзы в случае разрушения или потери герметичности погружаемой части защитной гильзы.
ТСМ-012 зарегистрированы в Государственном реестре средств измерения РФ.
Технические характеристики
| Класс допуска | A, B, C |
| Количество рабочих спаев | 1, 2 |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | До 12,0 МПа |
| Средняя наработка до отказа при номинальных температурах | 100000 часов |
| Материал погружаемой части | Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для сред, содержащих сероводород Н2S) |
| Материал корпуса | Литьевой алюминиевый сплав, стеклонаполненный полиамид, поликарбонат |
| Устойчивость к вибрации | F3, GX1, GX2 |
| Диаметр монтажной части | См. ниже подробное описание |
| Диаметр погружаемой части | См. ниже подробное описание |
| Длина погружаемой части | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 5000 мм |
| Присоединение к процессу | Штуцер неподвижный G1/2", Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4, Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2 |
| Электроподключение | Кабельный ввод из никелированной латуни |
| Климатическое исполнение (диапазон рабочих температур) | О1 |
| Исполнение по степени защиты | IP54, IP65, IP67, IP68 |
| Габаритные размеры | См. ниже подробное описание |
| Вес | См. ниже подробное описание |
Структура обозначения, пример заказа
Степень защиты от воздействия воды (пыли) по ГОСТ 14254.
Метрологическая приемка (К - калибровка; П - поверка)
Исполнение кабельного ввода
Резьба - Исполнение установочного штуцера (1 - подвижный; 1Пр - подвижный подпружиненный; 2 - неподвижный, О - отсутствует)
Материал защитного корпуса погружаемой части (Н - 12Х18Н10Т; Ас - 10Х17Н13М2Т).
Длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) L, мм; Диаметр монтажной (погружаемой) части защитного корпуса d или d/d1, мм.
Схема соединения внутренних проводов ТС с ЧЭ:2 — 2-хпроводная; 3 — 3-хпроводная; 4 — 4-хпроводная. Количество ЧЭ, шт. (1, 2)
НСХ преобразования: 50М, 100М, 53М (по заказу), Класс по ГОСТ 6651: АА, А, В, С.
Исполнение по взрывозащищенности: Exd, Exd(F3), Exdi, Exdi(F3)
Модель - Исп. по виброустойчивости (стандартное не заполняется, В - высокая, ОВ - особо высокая виброустойчивость) - Исп. по устойчивости к протечкам (стандартное не заполняется, Д, ДУ - устойчивое и прочное исполнение)
Стандартный комплект поставки
- Термопреобразователь сопротивления ТСМ-012 (исполнение согласно заказу).
- Комплект монтажных частей с набором уплотнительных колец (вставок) по заказу.
- Паспорт.
- Руководство по эксплуатации (с первой партией ТСМ-012, поступающих в один адрес , далее – по заказу).
