ТППТ01.01 преобразователи термоэлектрические
Тип датчика температуры: ТПП
Номинальная статическая характеристика: R, S
Диапазон измеряемых температур: +600...+1600°C, +1100...+1600°C, 0...+600°C, 0...+1100°C
Тип контролируемой среды: Высокотемпературные газообразные химически неагрессивные среды
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи ТППТ01.01 предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред.

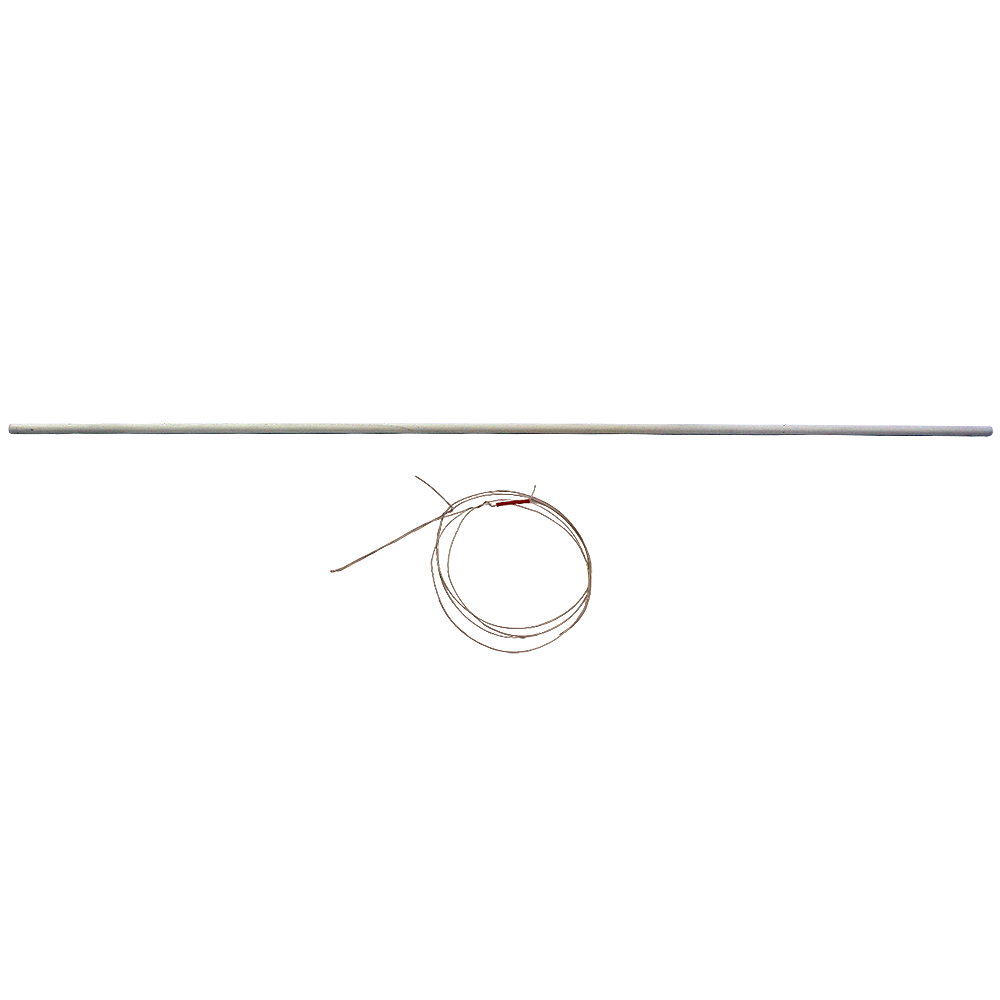

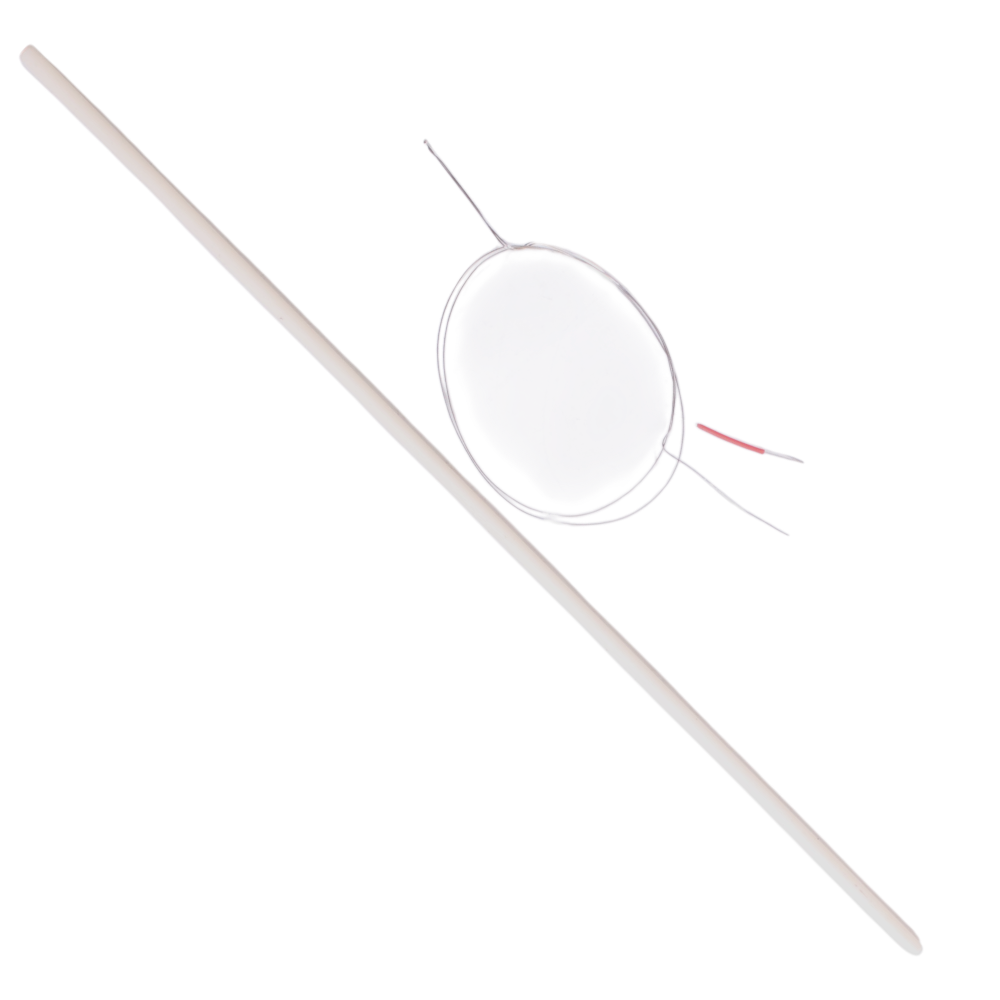

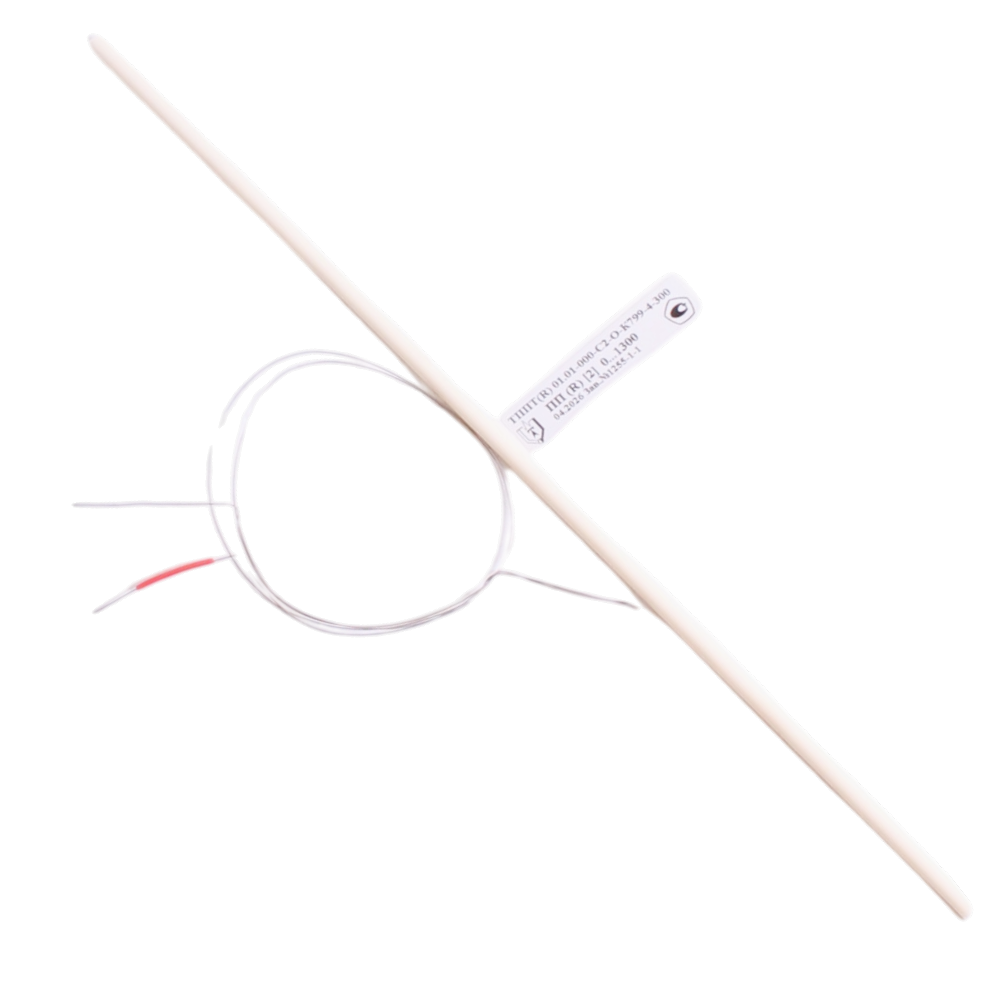

Термопара модификации ТППТ01.01 бескорпусная. Для изоляции термоэлектродов термопары монтажной длиной менее или равной 400 мм используется цельная двухканальная соломка. При длине термопары свыше 400 мм цельная соломка дополняется до требуемой длины двухканальными бусами (длина бус — 50 мм).
Материал соломки и бус — алюмооксидная керамика. По желанию заказчика в качестве изолятора поставляется 2-х канальная соломка необходимой длины, материал соломки — алюмооксидная керамика (К799).
Таблица 1. Пределы допускаемых отклонений от НСХ
|
Тип |
Условное обозначение НСХ |
Класс допуска |
Диапазон измеряемых температур*, °С |
Пределы допускаемых отклонений ТЭДС от НСХ**, °С |
|
ТППТ, ТППТ-Ех |
S, R |
1 |
от 0 до 1100 |
±1,0 |
|
св. 1100 до 1600 |
±(1,0+0,003∙(t-1100)) |
|||
|
2 |
от 0 до 600 |
±1,5 |
||
|
св. 600 до 1600 |
±0,0025∙|t| |
**t — значение измеряемой температуры.
Технические характеристики
| Класс допуска | 1, 2 |
| Предел допускаемого отклонения от НСХ | См. таблицу 1 |
| Показатель тепловой инерции | Не превышает 1 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая | Открытый |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,1 МПа |
| Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: II — 4 года; III — 2 года; IV — не нормирована |
| Материал погружаемой части | Алюмооксидная керамика 99%, газоплотная |
| Устойчивость к вибрации | L3 |
| Диаметр монтажной части | 3; 4 |
| Длина монтажной части | 250÷10000 мм |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
Структура обозначения, пример заказа
Монтажная длина: 250÷10000 — размер в мм
Наружный диаметр: 3, 4 — размер в мм
Материал защитного чехла:
не заполнено — защитный чехол отсутствует;
К799 — алюмооксидная керамика 99%, газоплотная
Количество пар термоэлектродов:
не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая);
3 — 2 пары термоэлектродов (3 спая)
Исполнение рабочего спая: О — открытый спай
Выходной сигнал:
не заполнено — аналоговый сигнал (mV) в соответствии с НСХ
Класс допуска: 1, 2 — по ГОСТ Р 8.585-2001
Типоразмер термоэлектродов:
A — положительный Ø0,5 мм / отрицательный Ø0,5 мм;
B — положительный Ø0,4 мм / отрицательный Ø0,5 мм;
C — положительный Ø0,4 мм / отрицательный Ø0,4 мм
Узел коммутации датчика: 000 — свободные концы
Тип датчика: ТППТ — термопреобразователь проволочный
НСХ: не заполнено — ПП(S) по ГОСТ Р 8.585-2001; R — ПП(R) по ГОСТ Р 8.585-2001
Модификация: 01.01 — термопара без защитного чехла (термоэлемент)
Варианты исполнений
Варианты исполнений коммутационной головки
|
000 |
006 |
|
|
|
Скачать документацию
