КТНН01.16 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

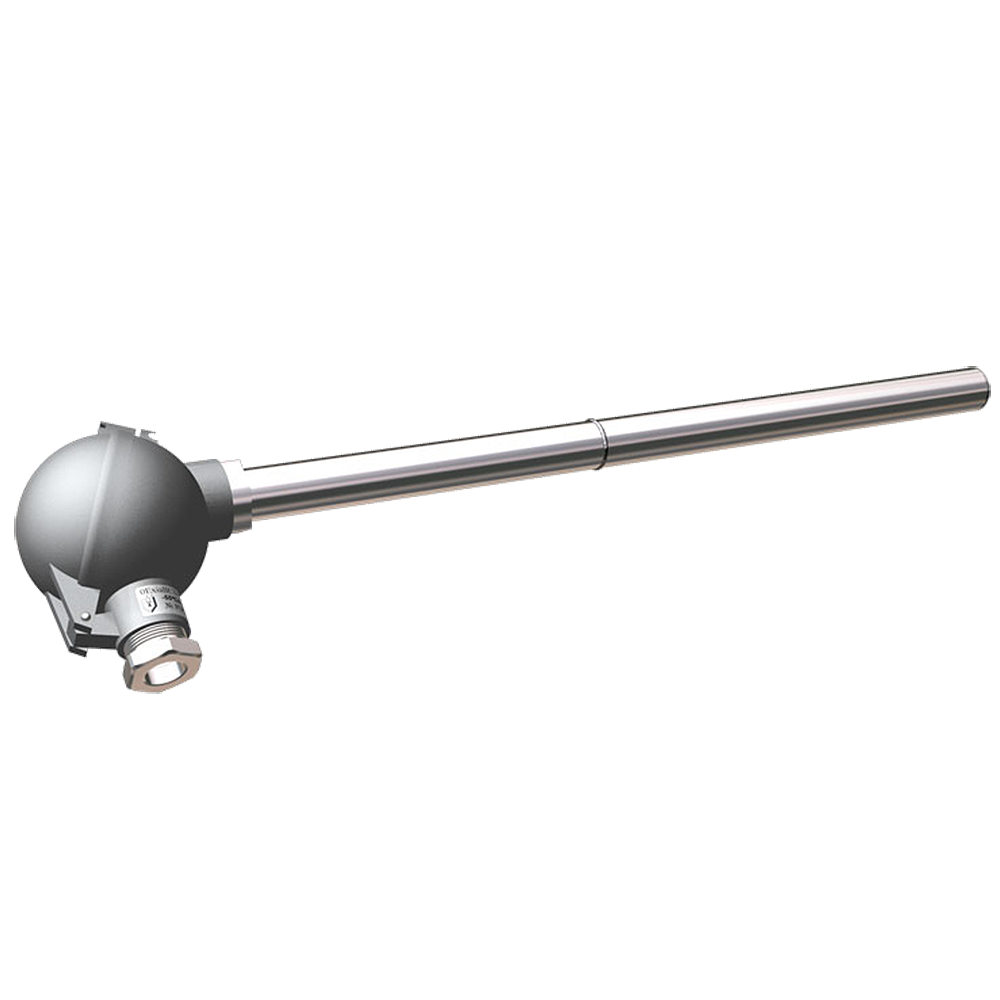

Термоэлектрические преобразователи КТНН01.16 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Для установки на объект датчики 01.16 рекомендуется комплектовать штуцерами передвижными ЮНКЖ031, -041 либо передвижными фланцами ЮНКЖ030. Датчики имеют разборную конструкцию, возможна поставка отдельно термочувствительных элементов КТНН01.01-006 для них.

Датчики температуры КТНН01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю, сплава Kanthal АРМ или стали AISI310 выполняется  половина  монтажной  длины  чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше +700°С.

Датчики КТНН01.16 в чехлах из жаростойкой стали AISI310 рекомендуются для применения в температурных диапазонах до +1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.

Конструкция термопреобразователя с металлическим чехлом из стали AISI310 защищена патентом на полезную модель.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002 (кроме модификаций 21.06, 21.08, 21.16).

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20 мА

к0Т40

±0,4% ∙ tn* или ±1,5°С

4-20 мА + HART

к1Н25

±0,25% ∙ tn или ±0,9°С

к1Т50

±0,5% ∙ tn или ±2,0°С

к0Н40

±0,4% ∙ tn или ±1,2°С

к2Т80

±0,8% ∙ tn или ±2,5°С

к1Н50

±0,5% ∙ tn или ±1,7°С

к2Н80

±0,8% ∙ tn  или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТНН, КТНН Ех

НН (N)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 3. Показатель тепловой инерции τ0,63

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 14

d = 16

d = 20

Изолированный от оболочки

30

40

50

Неизолированный от оболочки

-

-

-





Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 2
Показатель тепловой инерции См. таблицу 3
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1 МПа
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
I — 10 лет;
II — 4 года;
III — 2 года;
IV — не нормирован
Материал погружаемой части Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, AISI310, сплав ХН45Ю, сплав АРМ Kanthal
Материал корпуса Пластик, алюминий, нержавеющая сталь
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 14, 16, 20 мм
Длина монтажной части 50÷3150 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

КТНН - Exi - 01.16
0
15 - k1
T40
О
2
С10
20
1000

Монтажная длина: 50÷3150 — монтажная длина L до рабочего конца в мм

Наружный диаметр: 14, 16, 20 — размер в мм по выбору заказчика

Материал защитного чехла: С10 — сталь 12Х18Н10Т; С130 — сталь 10Х17Н13М2Т; Т3100 — AISI310; Т450 — сплав ХН45Ю; Tapm0 — сплав АРМ Kanthal

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)

Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)

Узел коммутации датчика (см. варианты исполнений)

Класс датчика: к0; к1; к2

Кабельный ввод (см. варианты исполнений)

Тип датчика: КТНН

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 01.16 — с составным чехлом без монтажных элементов

Варианты исполнений

Варианты исполнения коммутационных головок

15

21

23

24

28




Кабельный ввод

0

штатный кабельный ввод

недопустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони





Узел коммутации датчика

10

пластиковая головка

IP55

общего назначения

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICTX или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 Х или общ. назнач.





Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50;  Т70

для к1

Т80;  Т100

для к2

H25

4-20 мА + HART

индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
