КТНН01.15 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Газы доменного производства

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

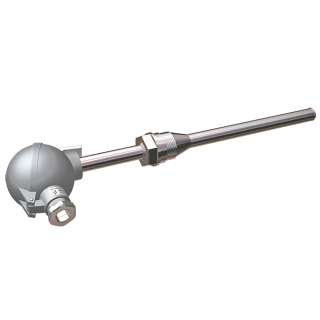

Термоэлектрические преобразователи КТНН01.15 предназначены для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменной печи. Гайка предназначена для облегчения демонтажа изделия с объекта.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002. В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20 мА

к0Т40

±0,4% ∙ tn* или ±1,5°С

4-20 мА + HART

к1Н25

±0,25% ∙ tn или ±0,9°С

к1Т50

±0,5% ∙ tn или ±2,0°С

к0Н40

±0,4% ∙ tn или ±1,2°С

к2Т80

±0,8% ∙ tn или ±2,5°С

к1Н50

±0,5% ∙ tn или ±1,7°С

к2Н80

±0,8% ∙ tn  или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТНН, КТНН Ех

НН (N)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 3. Показатель тепловой инерции τ0,63

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 20

Изолированный от оболочки

40

Неизолированный от оболочки

-





Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 2
Показатель тепловой инерции См. таблицу 3
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
II — 4 года;
III — 2 года;
IV — не нормирован
Материал погружаемой части Сталь ХН45Ю, AISI310
Материал корпуса Алюминий
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 20 мм
Длина монтажной части 50÷2500 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP65, IP66, IP68

Структура обозначения, пример заказа

КТНН - Exi - 01.15
0
15 - k1
T40
О
2
С10
20
1000
100 - К1/2

Размер l от места уплотнения до головки/переходной втулки: не заполнено — 120 мм; 30÷500 — указать размер в мм, если 120 мм не подходит

Типоразмер штуцера: К1/2, М27х2, М33х2 — указать размер резьбы

Монтажная длина: 50÷2500 — монтажная длина L до рабочего конца в мм

Наружный диаметр основной: 20 — размер в мм

Материал защитного чехла: Т45 — сталь ХН45Ю; Т310 — AISI310

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)

Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)

Узел коммутации датчика (см. варианты исполнений)

Класс датчика: к0; к1; к2

Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — cпециализированный кабельный ввод

Тип датчика: КТНН

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 01.15 — чехол из трубы постоянного диаметра

Варианты исполнений

Варианты исполнения коммутационных головок

28

21

23

24

16

26





Узел коммутации датчика

15; 16

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общего назначения





Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50;  Т70

для к1

Т80;  Т100

для к2

H25

4-20 мА + HART

индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
