ТХК-9709Ф преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+200°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТХК-9709Ф используются для проведения процедуры измерения жидких, газообразных и сыпучих веществ (в основном для измерения температуры электролита щелочных аккумуляторов). Применяются в составе цифровых измерителей температуры.

Технические характеристики термоэлектрические преобразователи ТХК-9709Ф соответствуют ТУ 4211-088-02566540-2010.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 20 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Сталь 08Х18Н10Т, фторопласт (защитная арматура)
Устойчивость к вибрации N2
Длина погружаемой части 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1600 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP51

Структура обозначения, пример заказа

ТХК
9709Ф
28
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

Рисунок

1, мм

D, мм

d, мм

ТХК-9709Ф-18

1

200

6

4,5

ТХК-9709Ф-19

250

7



5,5

ТХК-9709Ф-20

320

ТХК-9709Ф-21

400

ТХК-9709Ф-22

500

ТХК-9709Ф-23

630

7,5

6,5

ТХК-9709Ф-24

800

ТХК-9709Ф-25

1000

ТХК-9709Ф-26

1600

ТХК-9709Ф-27

2

200

6

4,5

ТХК-9709Ф-28

250

7

5,5

ТХК-9709Ф-29

320

ТХК-9709Ф-30

400

ТХК-9709Ф-31

500

ТХК-9709Ф-32

630

7,5

6,5

ТХК-9709Ф-33

800

ТХК-9709Ф-34

1000

ТХК-9709Ф-35

1600

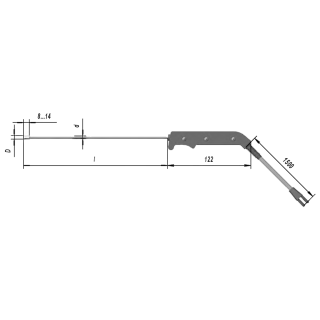

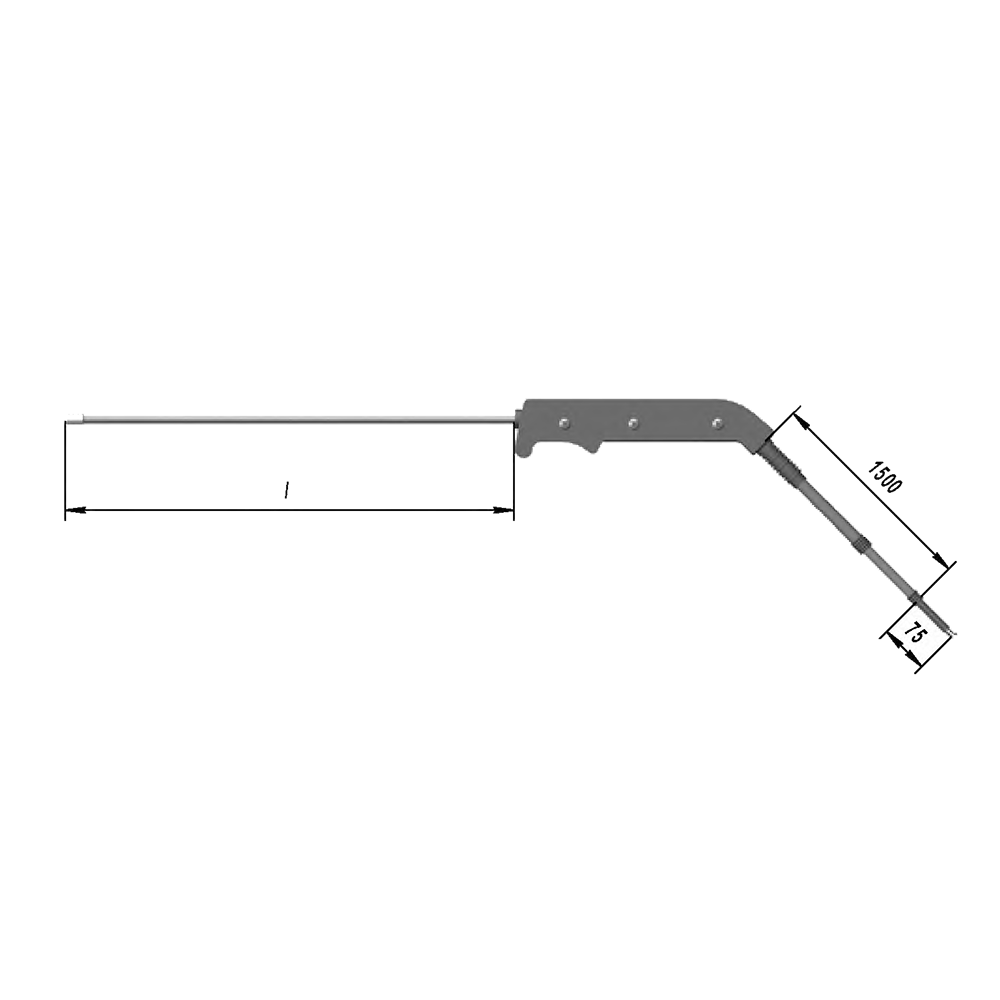

Габаритный чертеж

Стандартный комплект поставки

  • ТХК-9709Ф преобразователь термоэлектрический.
  • Паспорт.
