ТХК-002.08В-(Exi), ТХК-002.09В-(Exi) преобразователи термоэлектрические для измерения температуры твердых тел

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C, -40...+800°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические ТХК-002.08В-(Exi) и ТХК-002.09В-(Exi) с диаметром защитной арматуры (защитного корпуса) не более 10 мм предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.

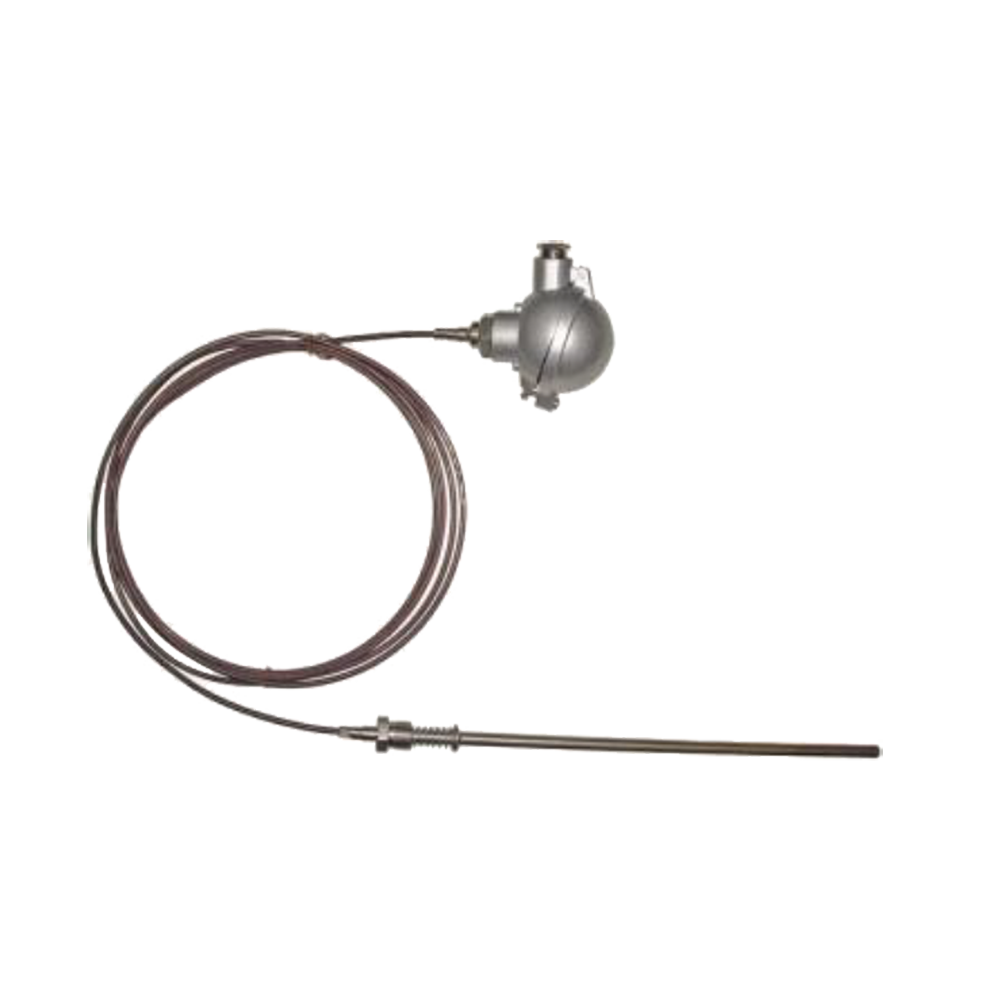

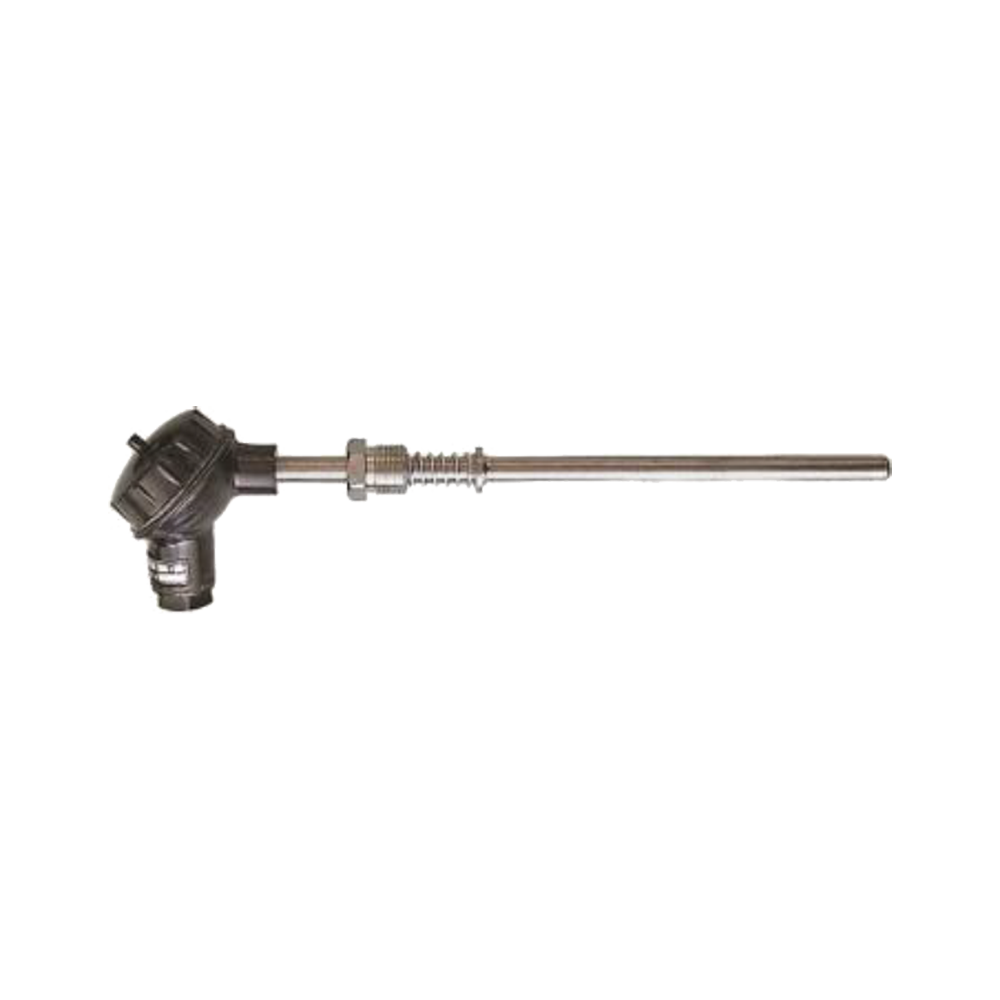

Преобразователи ТХК-002.08В-(Exi), ТХК-002.09В-(Exi) состоят из чувствительного элемента (далее по тексту – ЧЭ), защитной арматуры (защитного корпуса), клеммной головки или кабельного вывода.

Материал защитных арматур (защитных корпусов) ТХК-002.08В-(Exi) и ТХК-002.09В-(Exi): нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C); 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).

Защитные арматуры (защитные корпуса) на основе кабеля КТМС ∅3 и ∅4,5 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля).

Материал клеммных головок: металлических (типов «М», «М» (тип «DANA»), «Г1», «Г6/1», «Г8») — литьевой алюминиевый сплав; неметаллических: типа «П» — стеклонаполненный полиамид.

В защитную арматуру (защитный корпус) ТХК-002.08В-(Exi) и ТХК-002.09В-(Exi) устанавливают ЧЭ на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с НСХ преобразования ХК(L) по ГОСТ Р 8.585. Рабочий спай ЧЭ может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователя (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).

ТХК-002.08В-(Exi) и ТХК-002.09В-(Exi) изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость обусловлена использованием для изготовления их ЧЭ термопарного кабеля КТМС, а также использованием в металлических головках усиленных керамических клеммных колодок.

Технические характеристики

Количество рабочих спаев 1, 2
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т; жаропрочные стали: 10Х23Н18, 15Х25Т
Материал корпуса Литьевой алюминиевый сплав; стеклонаполненный полиамид
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP67, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

Стандартный комплект поставки

  • ПТ по заказу.
  • КМЧ с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • РЭ (с первой партией ПТ, далее — по заказу).

Скачать документацию

ТХК-002.08В-(Exi), ТХК-002.09В-(Exi) преобразователи термоэлектрические для измерения температуры твердых тел. Подробное описание.

ТХК-002.08В-(Exi), ТХК-002.09В-(Exi) форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТХК-002.08В-(Exi), ТХК-002.09В-(Exi) преобразователи термоэлектрические для измерения температуры твердых телузнать стоимость преобразователей термоэлектрических для измерения температуры твердых телкупить ТХК-002.08В-(Exi), ТХК-002.09В-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
