ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) преобразователи термоэлектрические погружаемые

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.

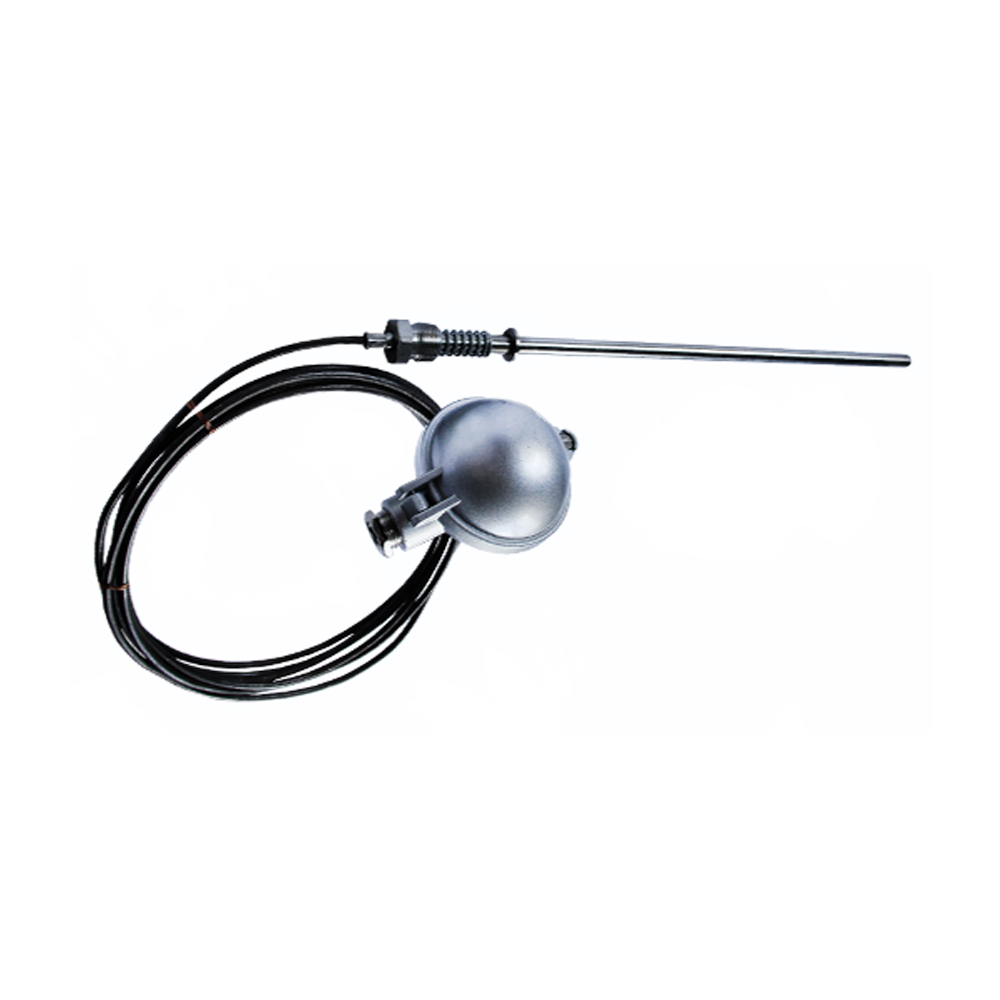

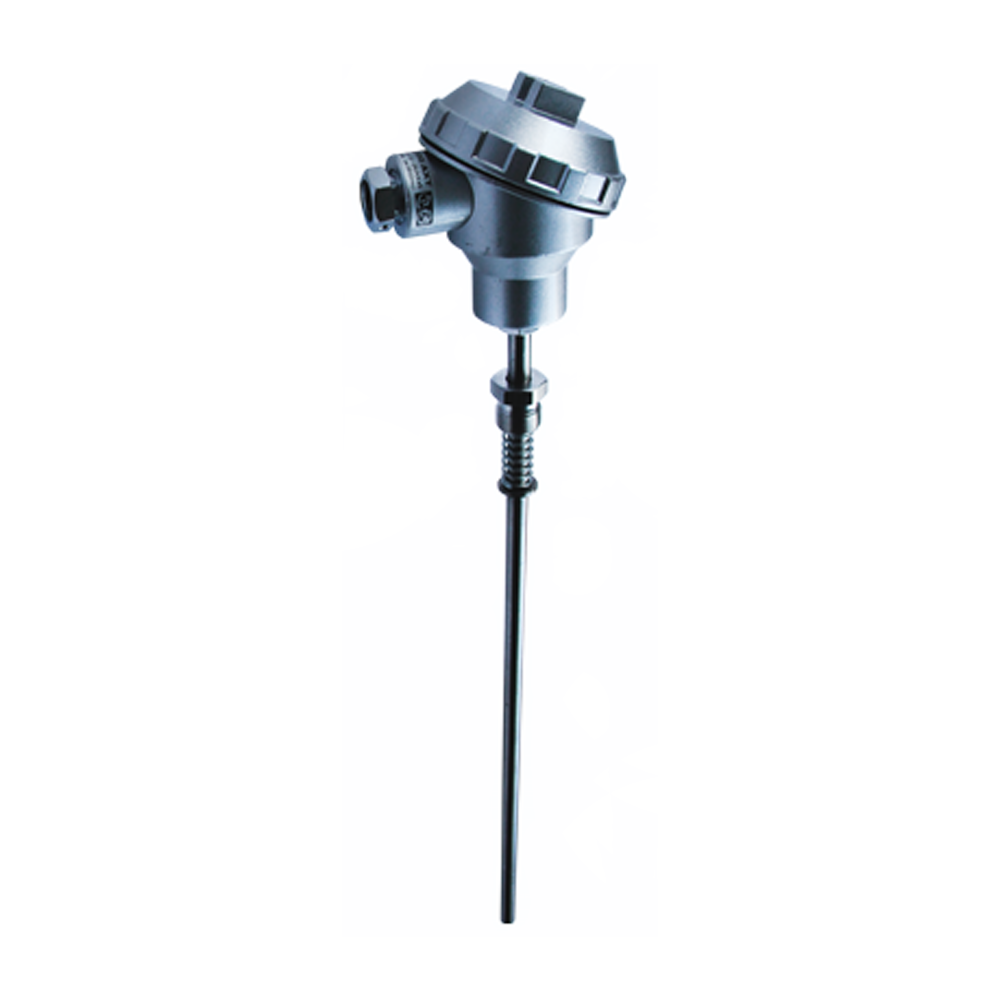

ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) состоят из чувствительного элемента, защитной арматуры (защитного корпуса), клеммной головки. Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C), 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).

Защитные арматуры (защитные корпуса) преобразователей на основе кабеля КТМС ∅3 и ∅4,5 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля).

В защитную арматуру (защитный корпус) устанавливают чувствительный элемент на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с номинальной статической характеристикой преобразования ХА(К) по ГОСТ Р 8.585. Рабочий спай чувствительного элемента может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователя (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).

ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость термоэлектрических преобразователей обусловлена использованием для изготовления их чувствительного элемента термопарного кабеля КТМС, а также использованием в металлических головках усиленных керамических клеммных колодок.

Технические характеристики

Количество рабочих спаев 2
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т. Жаропрочные стали: 10Х23Н18, 15Х25Т.
Материал корпуса Литьевой алюминиевый сплав; стеклонаполненный полиамид;
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Штуцер неподвижный G1/2", Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

Стандартный комплект поставки

Комплект поставки включает:
•  ПТ по заказу;
•  КМЧ с набором уплотнительных колец (вставок) по заказу
•  паспорт;
•  РЭ (с первой партией ПТ, далее — по заказу).


Скачать документацию

ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) преобразователи термоэлектрические. Подробное описание.

ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) преобразователи термоэлектрические. Форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi) преобразователи термоэлектрические погружаемыеузнать стоимость преобразователей термоэлектрических погружаемыхкупить ТХК-002.00В-(Exi)…ТХК-002.03В-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
