КТХА01.19 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Расплавы полимеров, Расплавы цветных металлов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

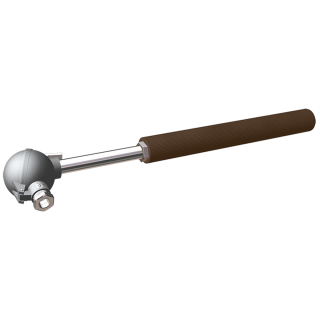

Термоэлектрические преобразователи КТХА01.19 предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах.

Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария — с защитными чехлами из стали 12Х18Н10Т.

Конструкции прямых термопреобразователей разборные, что позволяет заменять чехол термопреобразователя в процессе эксплуатации. Кабельный термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше +800°С.

Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде.

По данным эксплуатации на различных предприятиях срок службы чехлов составляет:

  • из керамики на основе нитрида кремния в расплавах алюминиевых сплавов от 8 до 12 месяцев;
  • из чугуна в расплавах алюминиевых сплавов от 10 до 30 дней;
  • из стали 12Х18Н10Т в расплаве хлорида бария от 10 до 30 дней.

Глубина погружения термопреобразователей в рабочую среду не должна превышать 80% от длины чехла (lчехла).

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20 мА

к0Т40

±0,4% ∙ tn* или ±1,5°С

4-20 мА + HART

к1Н25

±0,25% ∙ tn или ±0,9°С

к1Т50

±0,5% ∙ tn или ±2,0°С

к0Н40

±0,4% ∙ tn или ±1,2°С

к2Т80

±0,8% ∙ tn или ±2,5°С

к1Н50

±0,5% ∙ tn или ±1,7°С

к2Н80

±0,8% ∙ tn  или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТХА

ХА (К)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 2
Показатель тепловой инерции 70 с — С10, Сч диаметр 40 мм; 90 с — К101 диаметр 28
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1 МПа
Средняя наработка до отказа при номинальных температурах Не нормирована
Материал погружаемой части Сталь 12Х18Н10Т, серый чугун, керамика на основе нитрида кремния
Материал корпуса Алюминий, нержавеющая сталь
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации N2
Диаметр монтажной части 40, 28 мм
Длина монтажной части 450÷3150 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP65, IP66, IP68

Структура обозначения, пример заказа

КТХА - Exi - 01.19
0
15 - k1
T40
И
2
С10
40 - 1000
500

Размер lчехла: 250÷2000 — указать размер в мм

Наружный диаметр: 40, 28 — размер в мм по выбору заказчика

Монтажная длина: 450÷3150 — монтажная длина L до рабочего конца в мм

Материал защитной арматуры (см. варианты исполнений)

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)

Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)

Узел коммутации датчика (см. варианты исполнений)

Класс датчика: к1; к2

Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — специализированный кабельный ввод

Тип датчика: КТХА

Вид взрывозащиты: не заполнено — общего назначения

Модификация: 01.19 — с толстостенным чехлом, прямая без штуцера

Варианты исполнений

Варианты исполнения коммутационных головок

15

21

23

24

28

16 26





Узел коммутации датчика

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICTX или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 Х или общ. назнач.





Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50;  Т70

для к1

Т80;  Т100

для к2

H25

4-20 мА + HART

индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2



Материал защитной арматуры

С10

сталь 12Х18Н10Т

D=40, 60 мм

lчехла≤2000 мм

СЧ

Серый чугун

D=40 мм

lчехла≤2000 мм

К101

Керамика на основе нитрида кремния

D=28

lчехла 415,715, 1365



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
