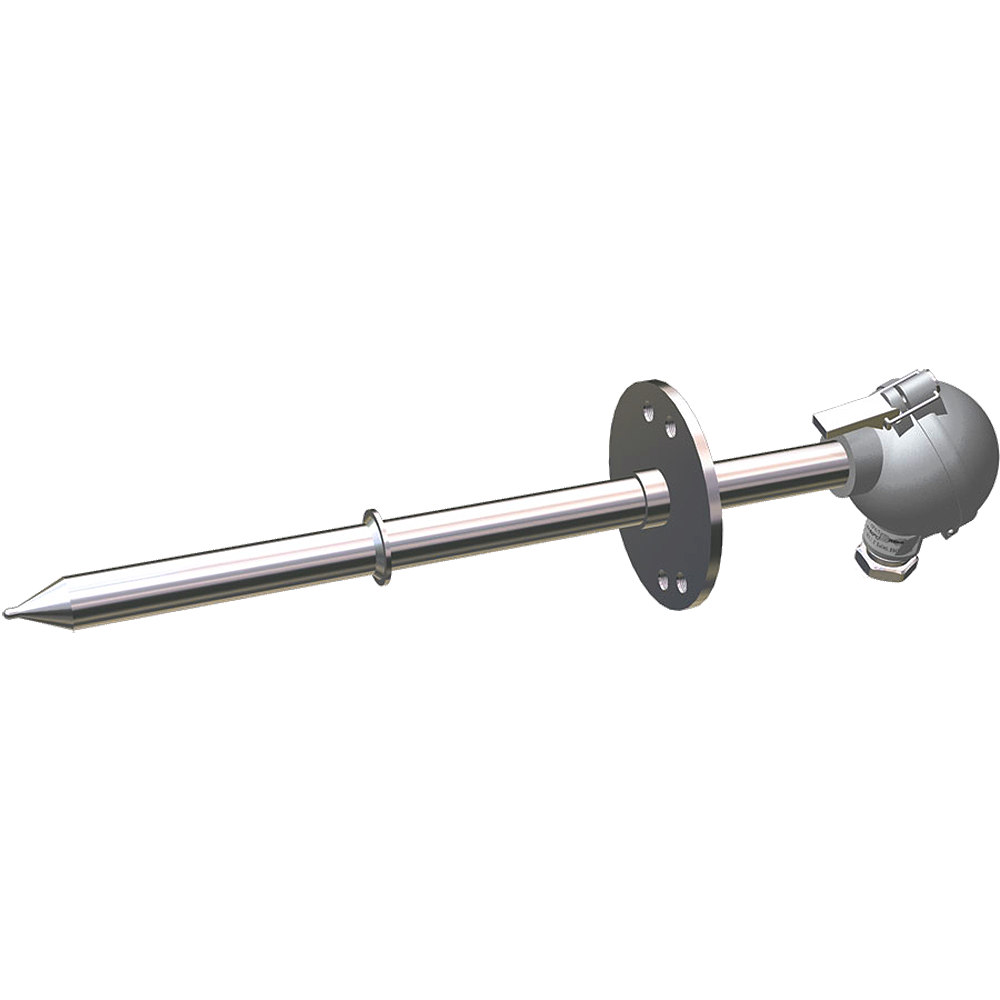

КТХА01.17 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Камеры резиносмесителей

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоэлектрические преобразователи КТХА01.17 предназначены для измерения температуры в камере смешения резиносмесителя.

Размеры фланца и монтажная длина могут быть изменены по техническому заданию заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20 мА	Т40	±0,4% ∙ t_n* или ±1,5°С	4-20мА+HART	Н25	±0,25% ∙ t_n или ±0,9°С
	Т50	±0,5% ∙ t_n или ±2,0°С		Н40	±0,4% ∙ t_n или ±1,2°С
	Т70	±0,7% ∙ t_n или ±2,5°С		Н50	±0,5% ∙ t_n или ±1,7°С
	Т80	±0,8% ∙ t_n или ±2,5°С		Н80	±0,8% ∙ t_n или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ	НСХ	Обозначение класса первичного преобразователя	*Диапазон измерений, °С**		Пределы допускаемых отклонений от НСХ ΔПП, °С
			от	до
КТХА, КТХА Ех	ХА (К)	k0	-40	+250	±(0,5+0,002·\|t\|)
			+250	+1100	±0,004·\|t\|
		k1	-40	+275	±1,1
			+275	+1100	±0,004·\|t\|
		k2	-200	-110	±0,02·\|t\|
			-110	+293	±2,2
			+293	+1300	±0,0075·\|t\|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	См. таблицу 2
Показатель тепловой инерции	10 с
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Средняя наработка до отказа при номинальных температурах	4 года
Материал погружаемой части	Сталь 12Х18Н10Т
Материал корпуса	Алюминий
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	N2
Диаметр монтажной части	20 мм
Длина монтажной части	100÷500 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP65, IP66, IP68

Структура обозначения, пример заказа

КТХА - Exi - 01.17

T40

...

С10

20 - 100

100 - ...

Размер l от фланца до головки: не заполнено — 80 мм; 30÷500 — указать размер в мм, если 80 мм не подходит

Дополнительная информация (заполняется при необходимости, например для идентификации фланца)

Наружный диаметр: 20 — размер в мм по выбору заказчика

Монтажная длина: 100÷500 — монтажная длина L до рабочего конца в мм

Материал защитного чехла: С10 — сталь 12Х18Н10Т

Количество пар термоэлектродов: не заполнено — 1 пара термоэлектродов

Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)

Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)

Класс датчика: к1; к2

Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

Тип датчика: КТХА

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 01.16

Варианты исполнений

Варианты исполнения коммутационных головок

Узел коммутации датчика

15; 16	алюминиевая головка	IP66/IP68	1ExdIICT6 / 0ExiaIICT6 X
20; 22	алюминиевая головка	IP65	общего назначения
21; 23; 24; 25; 26; 28; 29	алюминиевая головка	IP66	0ExiaIICT6 X или общего назначения

Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено		аналоговый сигнал (mV) в соответствии с НСХ
Т40	Для головок клеммных >14	4-20 мА	для к0
Т50; Т70			для к1
Т80; Т100			для к2
H25		4-20 мА + HART	индивидуальна калибровка датчика (к1)
Н40			для к0
Н50			для к1
Н80			для к2

Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
