Конструкция термопар

В производственных процессах, где температурный контроль имеет решающее значение, широкое применение нашли термоэлектрические термометры, в основе которых лежат термопары. Они являются одними из самых распространенных средств измерения температуры. Об этом свидетельствует большое количество типов термопар, а также наличие стандартов, регламентирующих требования и характеристики.

конструкция термопар

Конструкции термоэлектрических преобразователей разнообразны. В целом, термопара представляет собой две проволоки из разнородных материалов, нагреваемые концы которых скручиваются, а затем свариваются или реже, в специальных случаях - спаиваются. Для предохранения от воздействия среды, термоэлектроды помещаются в защитную арматуру.

Один из вариантов конструктивного исполнения термопары:

термопары конструктивное исполнение

1 – чувствительный элемент, состоящий из двух разнородных термоэлектродов, сваренных между собой на конце 2 (горячий спай).

Термоэлектроды армируют изоляцией* 3 по всей длине и размещают в защитную арматуру 4.

* В качестве изоляции применяются одно- или двухканальные трубки, или бусы из фарфора (при температуре до 1300°С) и окислы алюминия, магния или бериллия (свыше 1300°С.)

В головке 5, снабженной крышкой 6, штуцером под кабель 7, находится розетка с клеммами 8 для присоединения к измерительному прибору посредством удлиняющего кабеля.

9 – неподвижный штуцер*

*Возможны варианты исполнения с передвижным штуцером.

L – длина монтажной (рабочей) части термоэлектрического преобразователя, которая погружается в среду измерения, различна для каждого конкретного типа термопары.

Термопары различаются:

  • По способу контакта с измеряемой средой: погружаемые, поверхностные

тха-9608 конструкция

тха-9908 конструкция

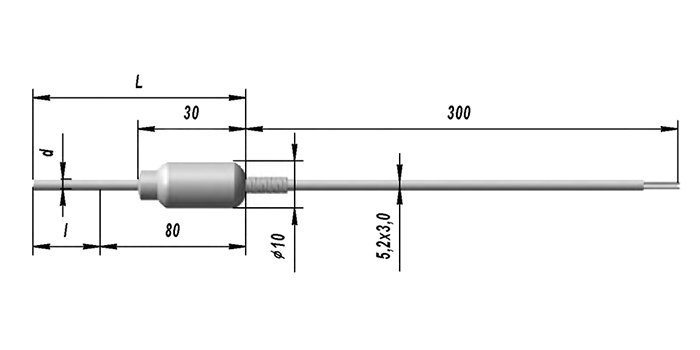

ТХА-9608 погружаемые
 термоэлектрические преобразователи

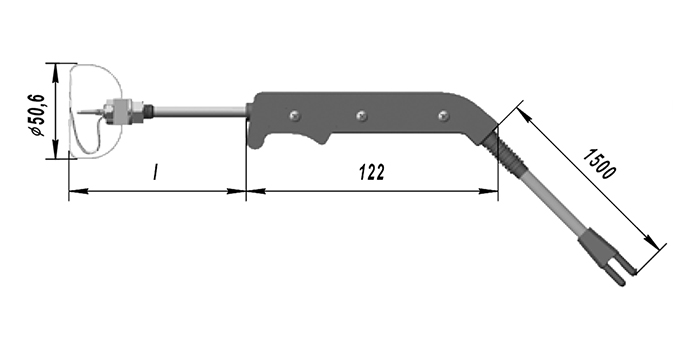

ТХА-9908 преобразователи
термоэлектрические поверхностные



  • По условиям эксплуатации: стационарные, переносные, разового применения, многократного применения, кратковременного применения

тпп-0201 для высоких темп

ТПП-0201 преобразователи термоэлектрические
– пример кратковременного использования в зоне высоких температур



  • По защищенности от воздействия окружающей среды: обыкновенные, водозащищенные, защищенные от агрессивных сред, взрывозащищенные, защищенные от других механических воздействий

особенности конструкции термопар



принцип работы термопар

принцип работы термопар

ТХК-9416 преобразователи термоэлектрические взрывозащищенные ТПР-9202 преобразователи термоэлектрические с двойным чехлом ТХА-1107 преобразователи термоэлектрические – могут поставляться с чехлами из вакуумплотной керамики



  • По герметичности к измеряемой среде: негерметичные, герметичные
принцип работы термопары как работают термопары

ТХА-0309 герметичные
термоэлектрические преобразователи

ТХА-9518 преобразователи
термоэлектрические многозонные



  • По степени тепловой инерционности*: малой МИ (до 40 сек.), средней СИ (до 1 минуты), большой БИ (до 3,5 минут), ненормированной НИ
конструкция термопар 1 конструкция теромпар 2 конструкция термопар 3

ТПП-0201 – показатель тепловой инерции 7 с

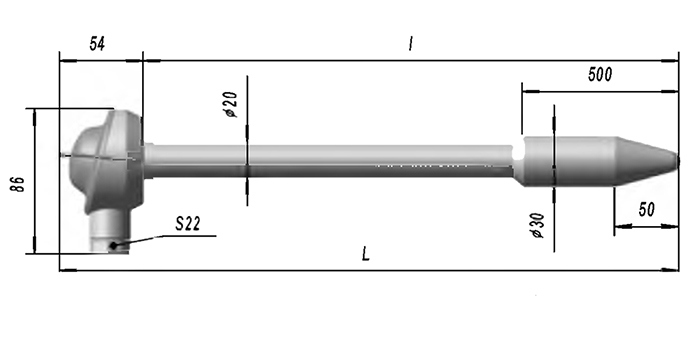

ТХА-9626 - показатель тепловой инерции 300 с

ТСП-9201 - показатель тепловой инерции, в зависимости от исполнения: 6,5 с; 20 с; 40 с

*Свойство, определяющее, как быстро термопара реагирует на изменение температуры среды, в которой осуществляются измерения, называется тепловой инерционностью.



  • По устойчивости к механическим воздействиям: обыкновенные, виброустойчивые
принцип действия термопар 2

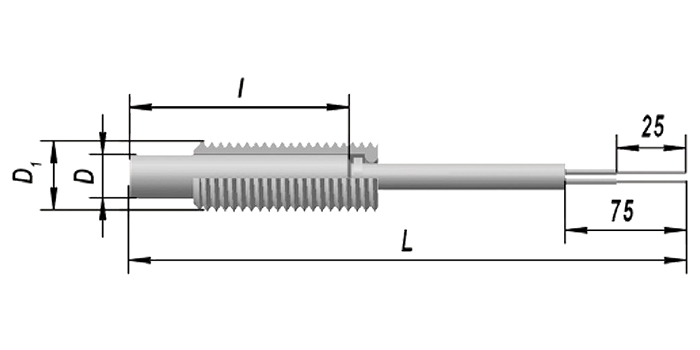

ТХА-9204 – устойчивость к вибрации группа N3*

* Группа N3 - места, подверженные вибрации от работающих механизмов. Типовое размещение на промышленных объектах.



  • По числу зон: однозонные, многозонные
работа термопар 1 работа термопар 2

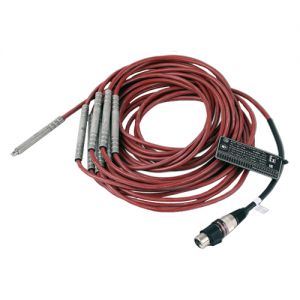

МЦДТ-0922 преобразователи термоэлектрические многозонные цифровые

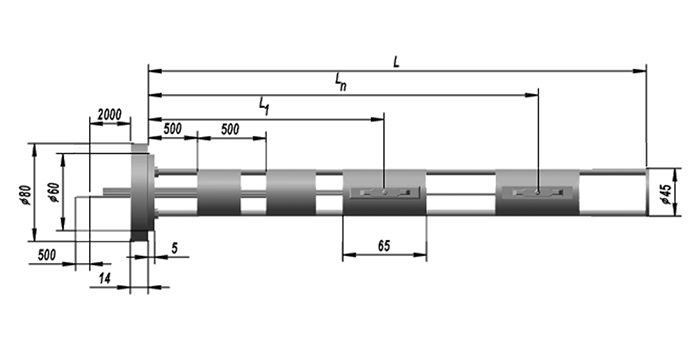

ТХК-9517 преобразователи термоэлектрические многозонные



  • По наличию контакта термопары с металлической частью защитной арматуры: с открытой термопарой, с закрытой изолированной термопарой, с закрытой неизолированной термопарой
работа термопар 3 работа термопар 4

ТПР-5.182.003 преобразователи
термоэлектрические бескорпусные

ТПР-2.821.006 преобразователи
термоэлектрические



Конструкцию термопары определяют многие факторы. Учитываются условия эксплуатации, агрегатное состояние вещества, температуру которого требуется измерять, агрессивность внешней среды, диапазон измеряемых температур, тепловая инерционность и многие другие. На сайте ТД Эталон представлены термопары различных конструктивных исполнений, наши специалисты с готовностью помогут вам определиться с выбором того или иного конструктивного решения термопары, подходящего под ваши нужды.
