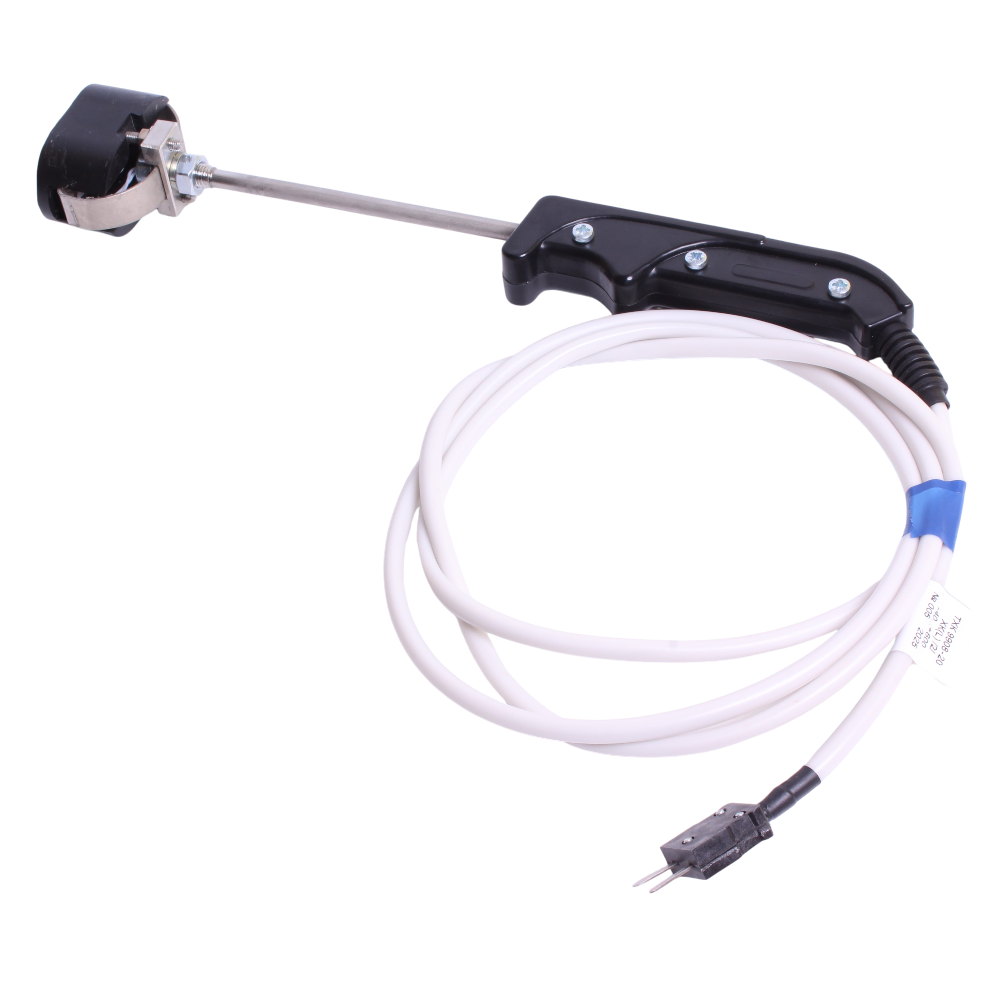

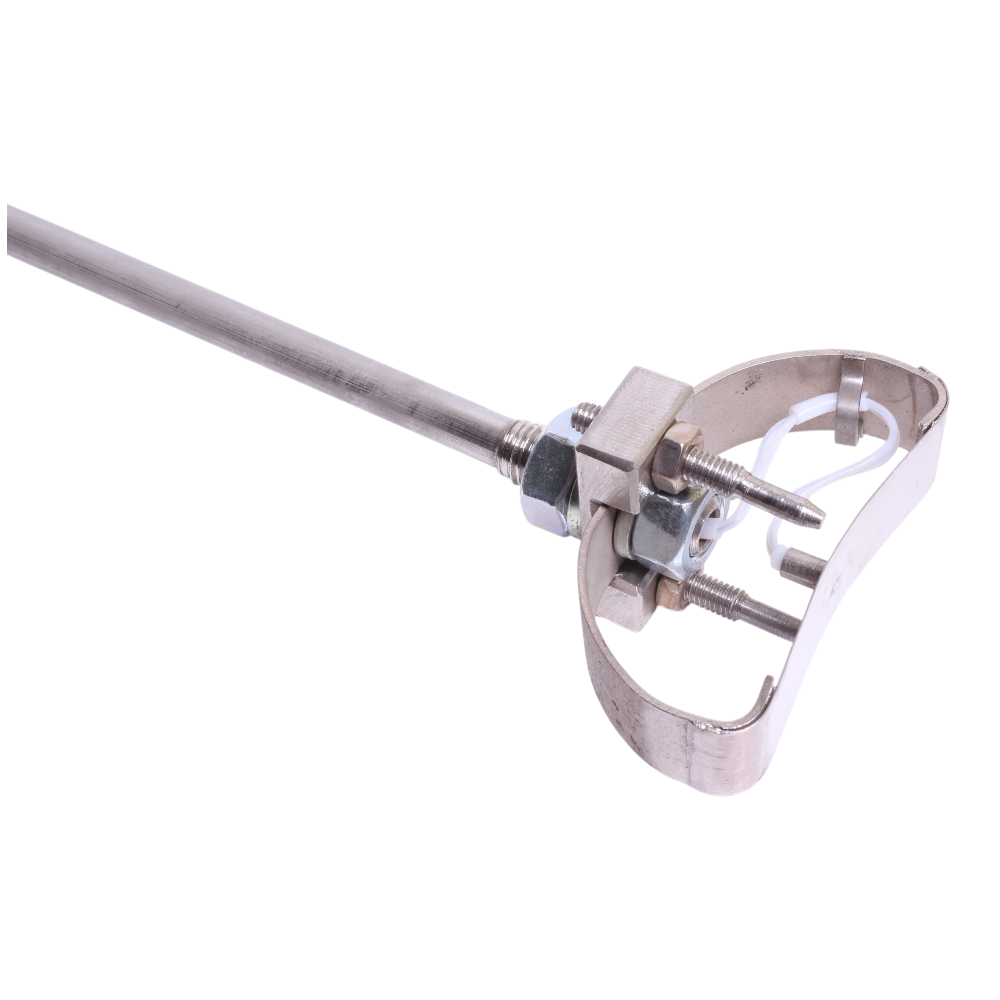

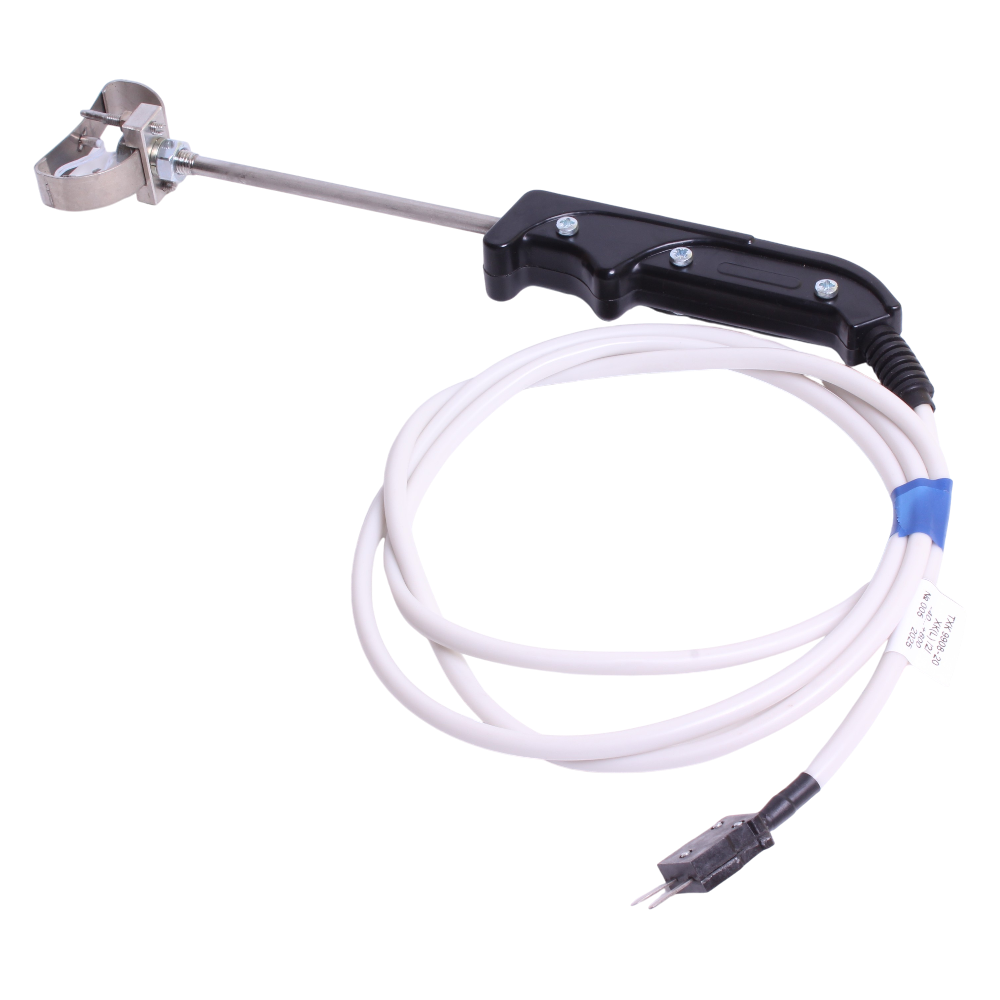

ТХА-9908 преобразователи термоэлектрические поверхностные
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+700°C
Тип контролируемой среды: Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи ТХА-9908 предназначены для измерения температуры цилиндрических поверхностей.
Технические характеристики соответствуют ТУ 4211-034-02566540-2005.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 5 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Неизолированный |
| Материал корпуса | Сталь 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | L2 |
| Диаметр погружаемой части | 50,6 мм |
| Длина погружаемой части | 150 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т3, У3 |
| Исполнение по степени защиты | IP00 |
Структура обозначения, пример заказа
Вид климатического исполнения: У3, Т3
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное исполнение |
l, мм |
Рисунок |
|
ТХА-9908-00 |
150 |
1 |
|
ТХА-9908-01 |
200 |
|
|
ТХА-9908-02 |
250 |
|
|
ТХА-9908-03 |
320 |
|
|
ТХА-9908-04 |
400 |
|
|
ТХА-9908-05 |
500 |
|
|
ТХА-9908-06 |
630 |
|
|
ТХА-9908-07 |
800 |
|
|
ТХА-9908-08 |
1000 |
|
|
ТХА-9908-09 |
1250 |
|
|
ТХА-9908-10 |
150 |
2 |
|
ТХА-9908-11 |
200 |
|
|
ТХА-9908-12 |
250 |
|
|
ТХА-9908-13 |
320 |
|
|
ТХА-9908-14 |
400 |
|
|
ТХА-9908-15 |
500 |
|
|
ТХА-9908-16 |
630 |
|
|
ТХА-9909-17 |
800 |
|
|
ТХА-9908-18 |
1000 |
|
|
ТХА-9908-19 |
1250 |
Габаритный чертеж
Стандартный комплект поставки
- ТХА-9908 преобразователь термоэлектрический поверхностный.
- Паспорт.
