ПТВВГ-нг провода термоэлектродные пониженной горючести
Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК
Номинальная статическая характеристика: J, K, L, S
Маркировка взрывозащиты: Нет
Описание
Термоэлектродные компенсационные (удлинительные) провода пониженной горючести ПТВВГ-нг предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

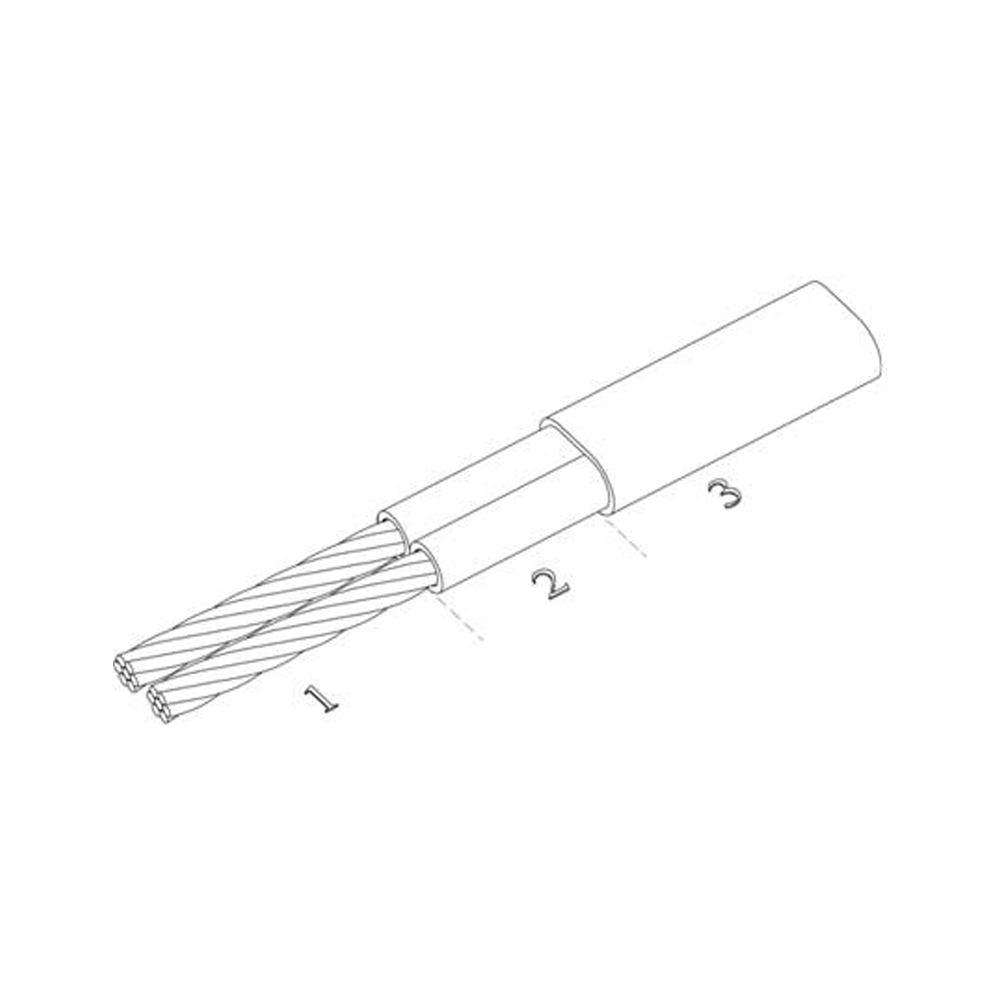

Конструкция провода ПТВВГ-нг (см. рисунок):
- Термоэлектродная проволока.
- ПВХ изоляция.
- ПВХ оболочка.
В цепь термопары компенсационные провода ПТВВГ-нг подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.
|
Обозначение промышленной термопары / НСХ |
Обозначение компенсационного провода |
Термоэлектродный провод |
Сечение провода, мм2 |
Размер провода, мм (толщина/ширина) |
Вес провода, кг./км |
|
|
Положительный (цвет маркировки) |
Отрицательный (цвет маркировки) |
|||||
|
ТХА (К) |
ПТВВГ-нг-ХА |
Сплав хромель (фиолетовый) |
Сплав алюмель (белый) |
2х2,5 |
3,6/6,4 |
67,1 |
|
2х1,5 |
3,2/5,5 |
44,1 |
||||
|
2х1 |
2,9/4,9 |
34,6 |
||||
|
ТХА (К) |
ПТВВГ-нг-М |
Медь (красный) |
Сплав константан (коричневый) |
2х2,5 |
3,6/6,4 |
67,4 |
|
2х1,5 |
3,2/5,5 |
44,4 |
||||
|
2х1 |
2,9/4,9 |
34,9 |
||||
|
1+1х1+2,5 |
3,6/5,8 | 53,9 | ||||
|
1+1х1+1,5 |
3,2/4,9 | 40,2 | ||||
| ТХК (L) | ПТВВГ-нг-ХК |
Сплав хромель (фиолетовый) |
Сплав копель (желтый) |
2х2,5 | 3,6/6,42 | 67,1 |
| 2х1,5 | 3,2/5,5 | 44,1 | ||||
| 2х1 | 2,9/4,9 | 34,6 | ||||
| ТПП (S) | ПТВВГ-нг-П |
Медь (красный) |
Сплав ТП (зеленый) |
2х2,5 | 3,6/6,4 | 67,4 |
| 2х1,5 | 3,2/5,5 | 44,4 | ||||
| 2х1 | 2,9/4,9 | 34,9 | ||||
| ТЖК (J) | ПТВВГ-нг-ЖК |
Железо (синий) |
Сплав константан (зеленый) | 2х2,5 | 3,6/6,42 | 67,1 |
| 2х1,5 | 3,2/5,5 | 44,1 | ||||
| 2х1 | 2,9/4,9 | 34,6 | ||||
Структура обозначения, пример заказа
Сечение жилы, мм2
Количество жил
Алюмель - сплав отрицательной жилы
Хромель - сплав положительной жилы
Пониженная горючесть
Гибкая жила
Поливинилхлоридная оболочка
Поливинилхлоридная изоляция
Термоэлектродный
Провод
Стандартный комплект поставки
- Провод ПТВВГ-нг
- Этикетка
Чтобы правильно подобрать термоэлектродный провод пониженной горючести ПТВВГ-нг, узнать стоимость провода ПТВВГ-нг, купить провод ПТВВГ-нг вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
