ПТВ-нг-LS провода термоэлектродные пониженной пожароопасности

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной пожароопасности, пониженной горючести и пониженного дымовыделения ПТВ-нг-LS предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).

Провода ПТВ-нг-LS применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах.

Провод ПТВ-нг-LS рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.

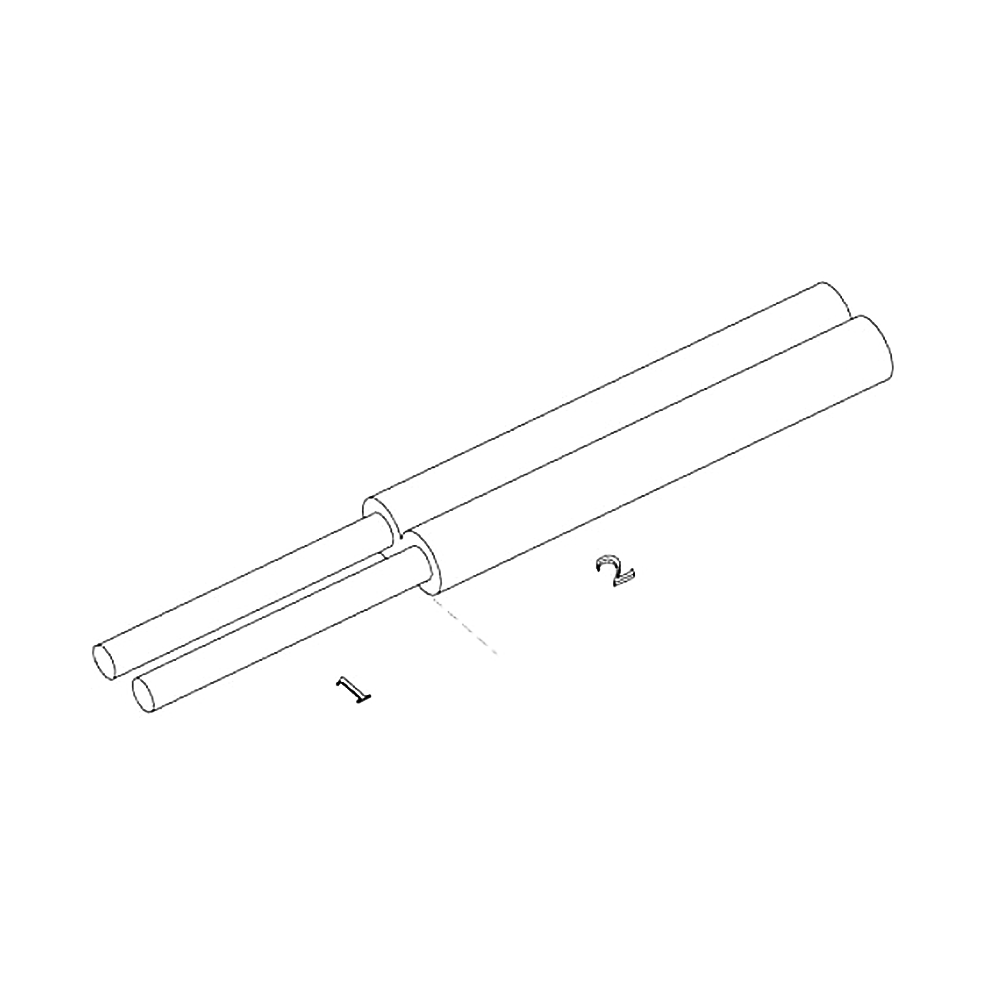

Конструкция провода ПТВ-нг-LS (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.

В цепь термопары компенсационные провода включаются с соблюдением знака полярности. Положительная жила маркируется в виде дополнительного выступа над изоляцией по всей длине провода.

Обозначение промышленной термопары (НСХ)

Обозначение компенсационного провода

Термоэлектродная проволока

Сечение провода, мм2

Размер провода, мм (толщина/ширина)

Вес провода, кг/км

положительная



отрицательная



ТХА (К)

ПТВ-нг-LS ХА

сплав хромель

сплав алюмель

2х2,5

3,4/6,7

58,5

2х1,5

3/5,9

40,5

2х1

2,7/5,3

31,2

ТХА (К)

ПТВ-нг-LS М



медь



сплав константан

2х2,5

3,4/6,7

58,8

2х1,5

3/5,9

40,8

2х1

2,7/5,3

31,5

1+1х1+2,5

3,4/6,1

47,2

1+1х1+1,5

3/5,3

36,8

ТХК (L)

ПТВ-нг-LS ХК

сплав хромель

сплав копель

2х2,5

3,4/6,7

31,2

2х1,5

3/5,9

40,5

2х1

2,7/5,3

58,5

ТПП (S)

ПТВ-нг-LS П

медь



сплав ТП



2х2,5

3,4/6,7

31,5

2х1,5

3/5,9

40,8

2х1

2,7/5,3

58,8

ТЖК (J)

ПТВ-нг-LS ЖК



железо



сплав константан

2х2,5

3,4/6,7

31,2

2х1,5

3/5,9

40,5

2х1

2,7/5,3

58,5



Структура обозначения, пример заказа

П
Т
В
нг-LS
— Х
К
— 2 х 2,5

Количество жил / Сечение жилы, мм²

Алюмель-сплав отрицательной жилы

Хромель-сплав положительной жилы

Пониженной пожароопасности, пониженной горючести и пониженного дымовыделения

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод термоэлектродный пониженной пожароопасности ПТВ-нг-LS.
  • Этикетка.



Чтобы правильно подобрать провод термоэлектродный пониженной пожароопасности ПТВ-нг-LS, узнать стоимость провода ПТВ-нг-LSкупить провод ПТВ-нг-LS, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
