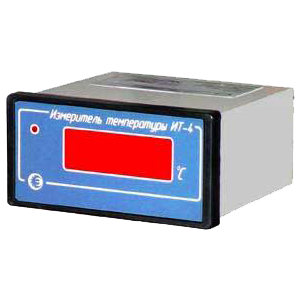

ИТ-4 измерители температуры стационарные

Скачать PDF

Тип датчика температуры: ТВР, ТЖК, ТМК, ТНН, ТПП, ТПР, ТСМ, ТСП, ТХА, ТХК

Номинальная статическая характеристика: 50М, 50П, 100М, 100П, A-1, A-2, A-3, B, J, K, L, N, S, T

Диапазон измеряемых температур: +200...+1800°C, -190...+200°C, -200...+400°C, -200...+750°C, -200...+800°C, -200...+1200°C, -200...+1300°C, 0...+1750°C, 0...+1800°C, 0...+2500°C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Измерители ИТ-4 предназначены для измерения и цифровой индикации температуры различных объектов.

Особенности:

  • Малая погрешность измерения.
  • Линеаризация сигналов от датчиков температуры в соответствии с НСХ преобразования.
  • Компенсация температуры холодных концов термопар.
  • Сигнализация о выходе измеряемой температуры за границы диапазона измерений;
  • Связь с компьютером по интерфейсу RS-485, сохранение данных измерений и последующая распечатка на принтере.
  • Возможность построения сети приборов (до 32 шт).
  • Сторожевой таймер.
  • Щитовое и настенное исполнение.

Измерители температуры ИТ-4 изготавливаются по ТУ 4211-077-02566540-2006.

Технические характеристики

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N),
ТМК(Т), ТВР(А-1), ТВР(А-2), ТВР(А-3),
ТСМ (50М, 100М; α=0,004280С-1  (W100=1,4280)),
ТСП (50П, 100П; α=0,003850С-1 (W100=1,3850)),
ТСМ (50М; W100=1,4260),
ТСМ (гр.23 53М; W100=1,4260),
ТСП (гр.21 46П ; W100=1,3910),
Унифицированный сигнал (0-5) мА, (4-20) мА,
Напряжение (0...10) В, (0...1) В,
(0...100) мВ, (-50...50) мВ, (0...50) мВ

Подключение датчика

- при работе с термоэлектрическими преобразователями (термопарами)

С компенсацией холодных концов термопары

- при работе с термометрами сопротивления

3-х проводное

Вид индикации

Цифровая светодиодная;
4 разряда (высота цифр 14 мм)

Разрешающая способность индикации:

- для температур -80,0...999,9°С

0,1°С

- для температур 1000°С и выше

1°С

Основная погрешность, не более

- для ТХА(К), ТХК(L), ТНН(N), ТМК(Т)

5°С

- для ТПП(S), ТПР(B), ТВР(А-1), ТВР(А-2), ТВР(А-3)

7°С

- для ТСМ

1,5°С

- для ТСП

2°С

- Унифицированный сигнал

0,25%

Количество каналов измерения

1

Связь с ЭВМ

RS-485

Степень защиты по ГОСТ 14254-96

IP20 (щитовое исполнение);
IP54 (настенное исполнение)

Материал корпуса

Пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха

0…+40°С

Питание

~ 220 В; 50 Гц

Потребляемая мощность, не более

5 Вт

Габаритные размеры,  не более


48х96х90 мм  (щитовое исполнение);
105х145х45 мм (настенное исполнение)

Масса, не более

0,5 кг

Структура обозначения, пример заказа

ИТ-4
-1
5

Тип датчика: 1...29 (см. Варианты исполнений)

Конструктивное исполнение корпуса: 0 - щитовой; 1 - настенный

Тип прибора

Варианты исполнений

Типы датчиков:

  1. ТХА(К), диапазон измеряемых температур -200...+1300°С.
  2. TXK(L), диапазон измеряемых температур -200...+800°С.
  3. ТПП(S), диапазон измеряемых температур 0...+1750°С.
  4. ТПР(В), диапазон измеряемых температур +200...+1800°С.
  5. ТСМ 50М, α=0,00428°С-1(W100=1,4280), диапазон измеряемых температур -190...+200°С.
  6. ТСМ 100М, α=0,00428°С-1(W100=1,4280), диапазон измеряемых температур -190...+200°С.
  7. ТСП 50П, α= 0,00391°С-1 (W100=1,3910), диапазон измеряемых температур -200...+750°С.
  8. ТСП 50П, α= 0,00385°С-1 (W100=1,3850), диапазон измеряемых температур -200...+750°С.
  9. ТСП 100П, α= 0,00391°С-1 (W100=1,3910), диапазон измеряемых температур -200...+750°С.
  10. ТСП 100П, α= 0,00385°С-1 (W100=1,3850; Pt 100), диапазон измеряемых температур -200...+750°С.
  11. ТЖК(J), диапазон измеряемых температур -200...+1200°С.
  12. Унифицированный ток (0-5) мА.
  13. Унифицированный ток (4-20) мА.
  14. Унифицированное напряжение (0-10) В.
  15. Унифицированное напряжение (0-1) В.
  16. Унифицированное напряжение (0-100) мВ.
  17. Унифицированное напряжение (-50...+50) мВ.
  18. Унифицированное напряжение (0-50) мВ.
  19. ТСМ гр. 23 (R=53 Ом, W100=1,4260), диапазон измеряемых температур -190...+200°С.
  20. ТСМ 100М, W100=1,426, диапазон измеряемых температур -190...+200°С.
  21. ТСМ50М, W100=1,426, диапазон измеряемых температур -190...+200°С.
  22. Унифицированный ток (0-20) мА.
  23. THH(N), диапазон измеряемых температур -200...+1300°С.
  24. ТМК(Т), диапазон измеряемых температур -200...+400°С.
  25. TBP(A-1), диапазон измеряемых температур 0...+2500°С.
  26. ТВР(А-2), диапазон измеряемых температур 0...+1800°С.
  27. ТВР(А-З), диапазон измеряемых температур 0...+1800°С.
  28. ТСП гр. 21 (R=46 Ом, W100=1,3910), диапазон измеряемых температур -200...+750°С.
  29. ТСП гр. 22 (R=100 Ом, W100=1,3910), диапазон измеряемых температур -200...+750°С.

Схемы подключения

ИТ-4 с ТС ИТ-4 с ТП
ИТ-4 с ПИ с выходным током ИТ-4 с ПИ с выходным напряжением

Стандартный комплект поставки

  • Измеритель температуры ИТ-4.
  • Комплект монтажных частей.
  • Программное обеспечение.
  • Руководство по эксплуатации.
