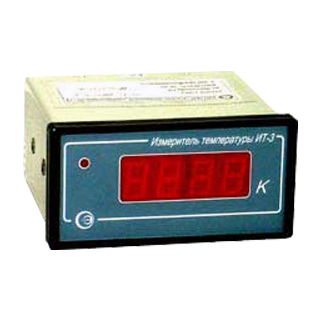

ИТ-3 измерители температуры стационарные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П

Диапазон измеряемых температур: 15...+373K

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Стационарные приборы ИТ-3 предназначены для измерения и цифровой индикации сверхнизких температур по Кельвину при работе с внешним датчиком температуры.

Функциональные возможности:

  • Измерение и индикация температуры при работе с термопреобразователем сопротивления ТСП по четырехпроводной схеме подключения.
  • Индикация измеренных значений на четырехразрядном знаковом экране с высотой символов 14 мм.
  • Сигнализация о достижении заданной температуры.
  • Интерфейс RS-485 для подключения измерителя ИТ-3 к компьютеру и создания сети из 32-х приборов.
  • Благодаря встроенному реле сигнализации, ИТ-3 можно использовать в качестве аварийного устройства.
  • Корпус изделия металлический, защищенный от вибрации настольного исполнения.

Измерители температуры ИТ-3 изготавливаются по ТУ 4211-019-02566540-2004.

Технические характеристики

Тип датчика

Платиновое термосопротивление 100 Ом

α=0,00428 ºC-1 (W100=1,428) с индивидуальной градуировкой

Подключение датчика

4-проводное включение

Диапазон измеряемых температур

15…373К

Вид индикации

Цифровая светодиодная;
4 разряда (высота цифр 14 мм)

Разрешающая способность индикации

- для температур менее 100 К

0,01К

- для температур 100 К и более

0,1К

Основная абсолютная погрешность,  не более:



- для температур 15 ... 25 К

±0,2К

- для температур 25…373 К

±1К

Количество каналов измерения

1

Количество каналов сигнализации

1

Значение уставки

(333+5)К

Индикация замыкания контактов выходных устройств

1 красный светодиод

Выходные сигналы

RS-485;
1 контактная группа реле ~ 242 В, 3 А

Степень защиты по ГОСТ 14254-96

IP40

Материал корпуса

Металл

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха

0…+40°С

Питание

ИТ-3-0: ~198...242 В, 50 ±2,5 Гц;
ИТ-3-1: ~216...264 В, 50 ±2,5 Гц

Потребляемая мощность,  не более

5 Вт

Габаритные размеры, не более

48х96х95 мм

Масса, не более

0,5 кг

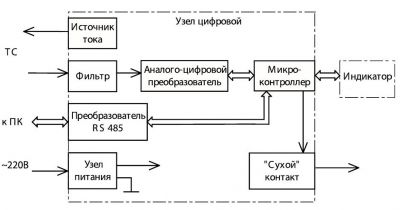

Структурная схема Схема подключения

Структура обозначения, пример заказа

ИТ-3
-1

Конструктивное исполнение: 0 - напряжение питания ~198...242 В; 1 - напряжение питания ~216...264 В

Тип прибора

Стандартный комплект поставки

  • Измеритель температуры ИТ-3.
  • Вилка РШ2Н-1-29.
  • Комплект монтажных частей.
  • Программное обеспечение.
  • Руководство по эксплуатации.
