ТСПУ-031С-ИНД термопреобразователи сопротивления платиновые программируемые индикаторные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100

Диапазон измеряемых температур: -50...+200°C, -50...+500°C, -70...+200°C, -196...+50°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIICT4, 1ExdIICT6, 1ExdIIСT5, 1ExdIIСТGbX, Нет

Цена (без учета НДС): По запросу руб.

Описание

ТСПУ-031С-ИНД погружаемые преобразователи температуры программируемые предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус (защитную арматуру) и выдачи информации о температуре в виде аналогового выходного токового сигнала 4–20 мА.

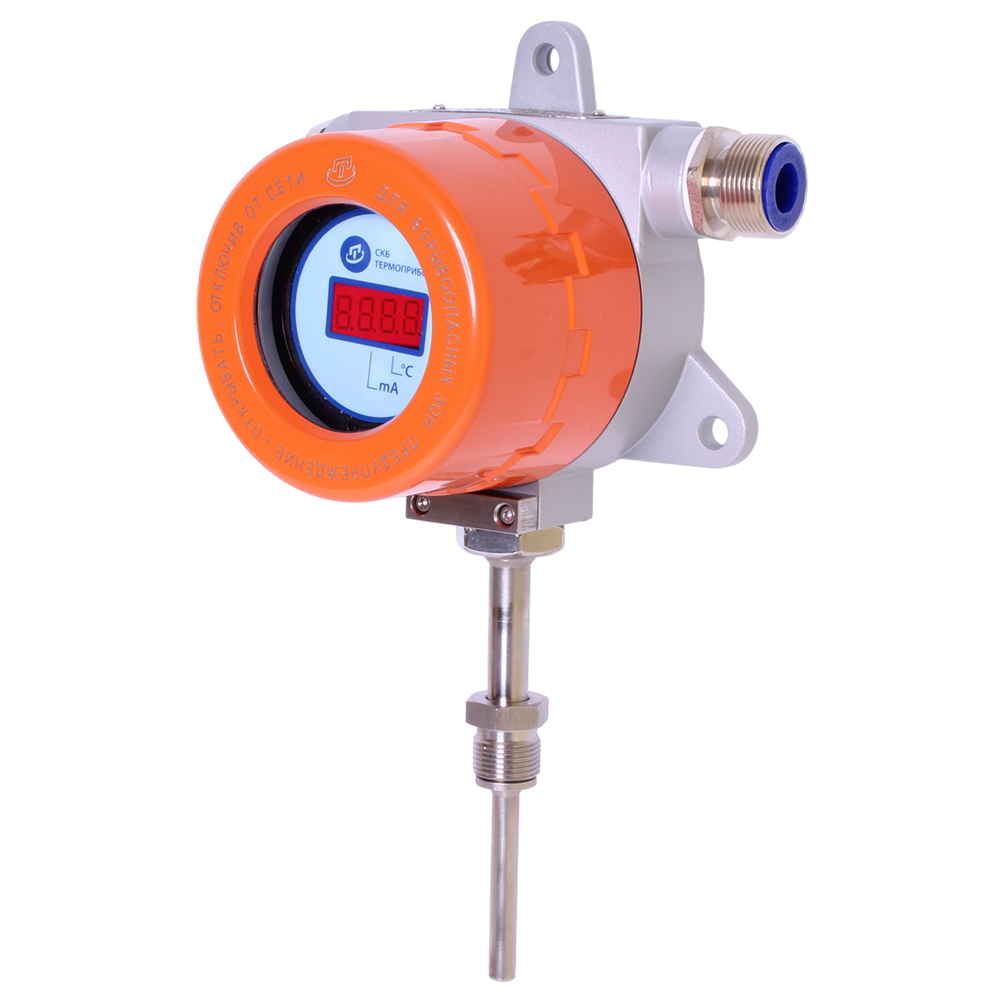

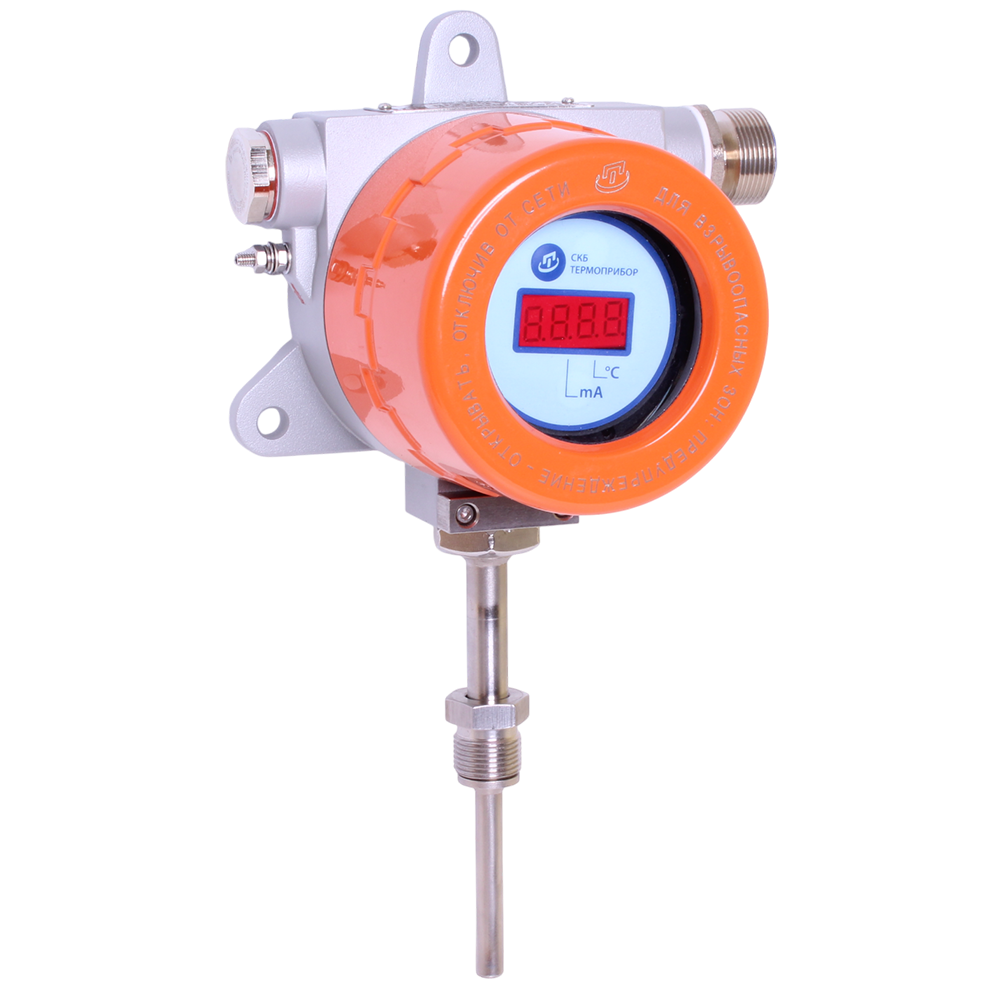

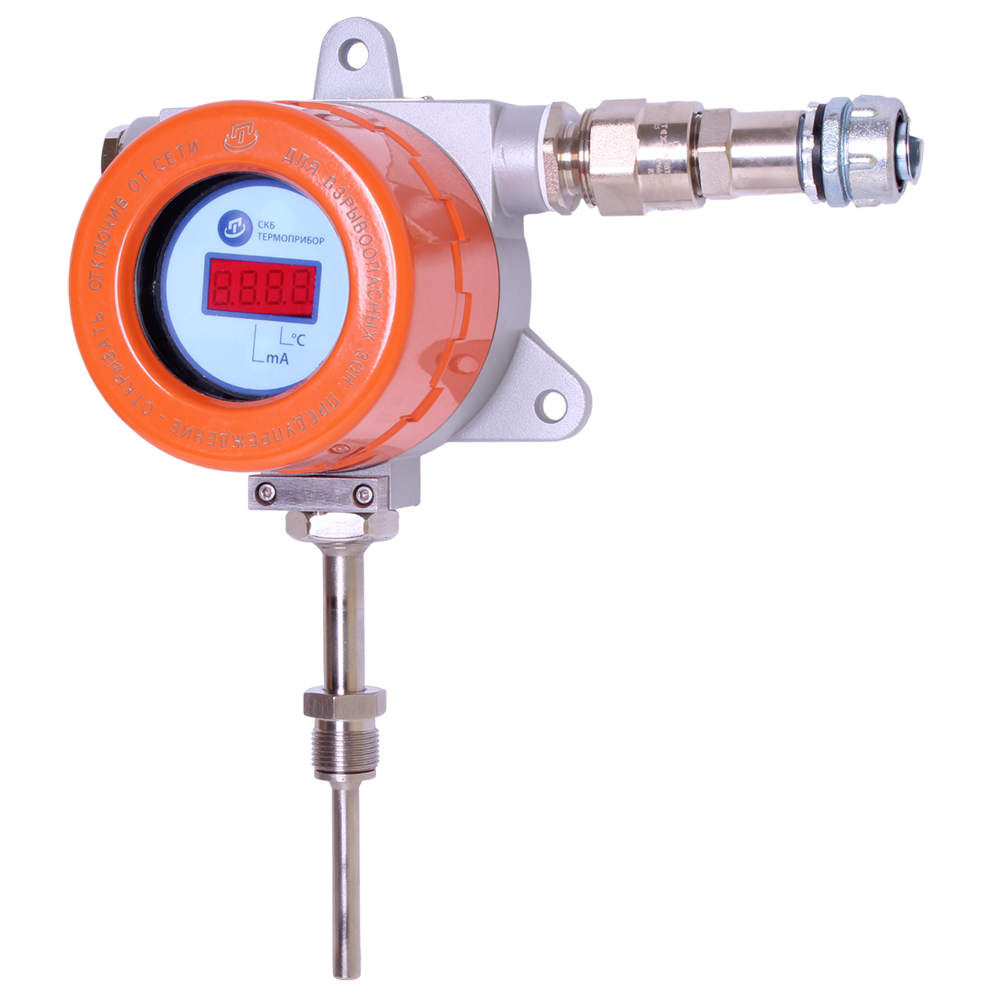

Термопреобразователи ТСПУ-031С-ИНД состоят из чувствительного элемента (ЧЭ), защитного корпуса (защитной арматуры), клеммной головки и измерительного преобразователя (ИП), установленного в клеммной головке. У ТСПУ-031С-ИНД в головке кроме ИП установлен цифровой дисплей с 4-хразрядной светодиодной индикацией и высотой цифр 9,5 мм. Цифровой дисплей имеет автоматическую настройку диапазона измеряемых температур при изменении диапазона настройки МП. Материал защитных корпусов (защитных арматур) — нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S), 10Х23Н18. В защитный корпус термопреобразователей ТСПУ-031С-ИНД устанавливаются терморезистивные платиновые чувствительные элементы модульного типа, с НСХ преобразования Pt100.

ТСПУ-031С-ИНД со встроенными устройствами для защиты от импульсных перенапряжений УЗИП ТЕРМ 002 предназначены для измерения температуры в полевых условиях и на объектах, на которых отсутствует общая система защиты электрооборудования от импульсных перенапряжений.

ТСПУ-031С-ИНД термопреобразователи сопротивления индикаторные программируемые платиновые с унифицированным выходным сигналом зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Количество рабочих спаев 1, 2
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12 МПа
Средняя наработка до отказа при номинальных температурах 100 000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S), 10Х23Н18
Материал корпуса Литьевой алюминиевый сплав, поликарбонат
Унифицированный выходной сигнал 4-20 мА, HART, Modbus RTU, RS485, Беспроводной ISA100.11a
Устойчивость к вибрации F3, GX1, GX2, N3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Длина погружаемой части 60 мм, 80 мм, 160 мм, 250 мм, 500 мм, 2500 мм, 3150 мм, 5000 мм
Присоединение к процессу Штуцер неподвижный G1/2", Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4, Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP65, IP67, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Скачать документацию

ТСПУ-031С-ИНД, ТХАУ-031С-ИНД, ТХКУ-031С-ИНД, ТННУ-031С-ИНД преобразователи температуры программируемые индикаторные. Общее техническое описание.

ТСПУ-031С-ИНД форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
