ТСМУ-011 термопреобразователи сопротивления медные поверхностные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -25...+25°C, -50...+50°C, -50...+100°C, -50...+120°C, -50...+150°C, -60...+50°C, -60...+100°C, -60...+120°C, -60...+150°C, 0...+100°C, 0...+120°C, 0...+150°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIIBT3, 0ExiaIIBT4, 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6, 1ExdIICT3, 1ExdIICT4, 1ExdIICT6, 1ExdIIСT5

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМУ-011 предназначены для измерения температуры наружной поверхности труб наземных и подземных трубопроводов, а также температуры грунта, в том числе во взрывоопасных зонах, и выдачи информации о температуре в виде унифицированного выходного сигнала.

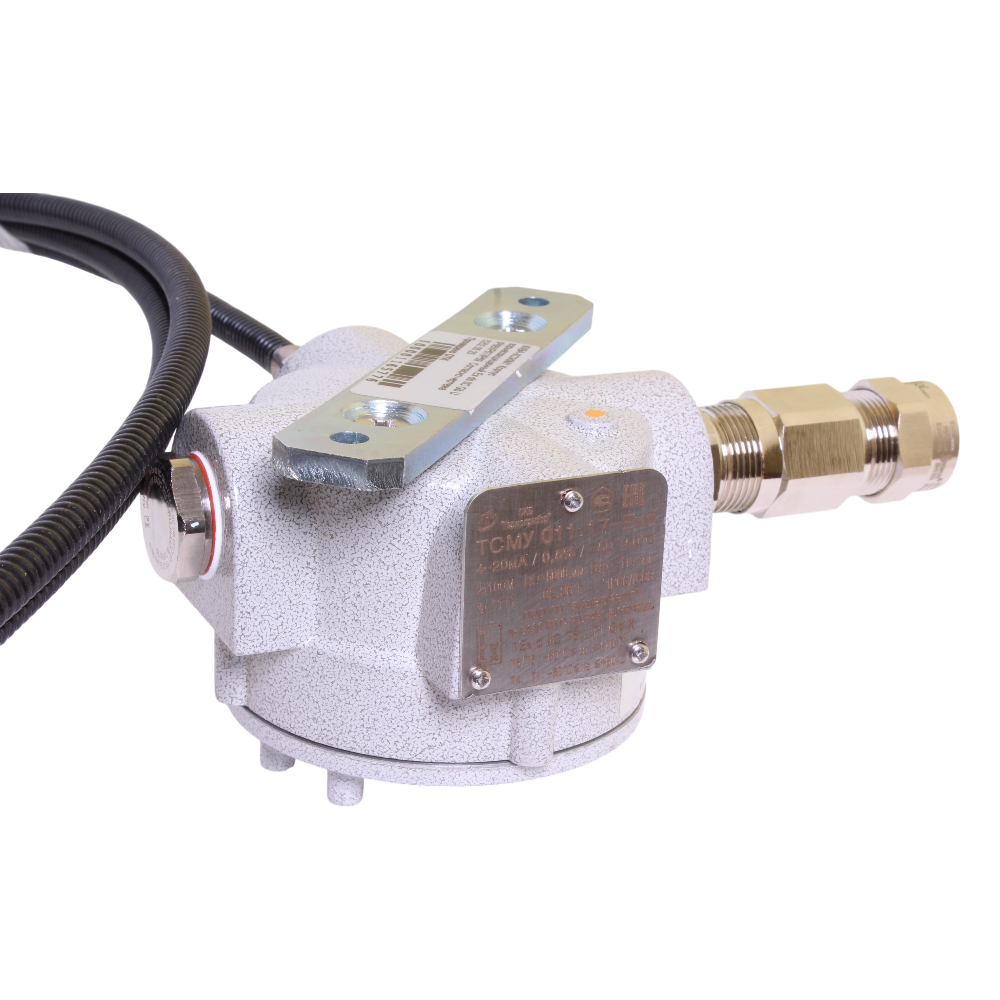

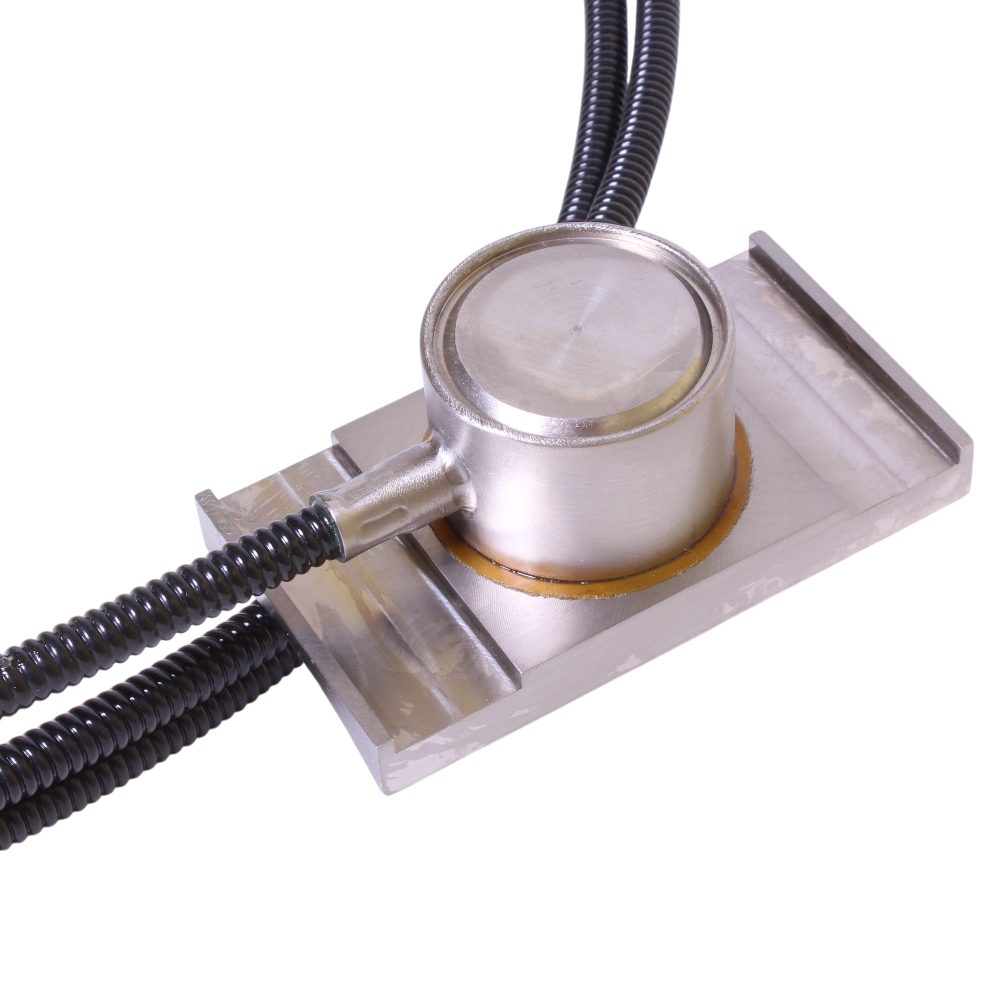

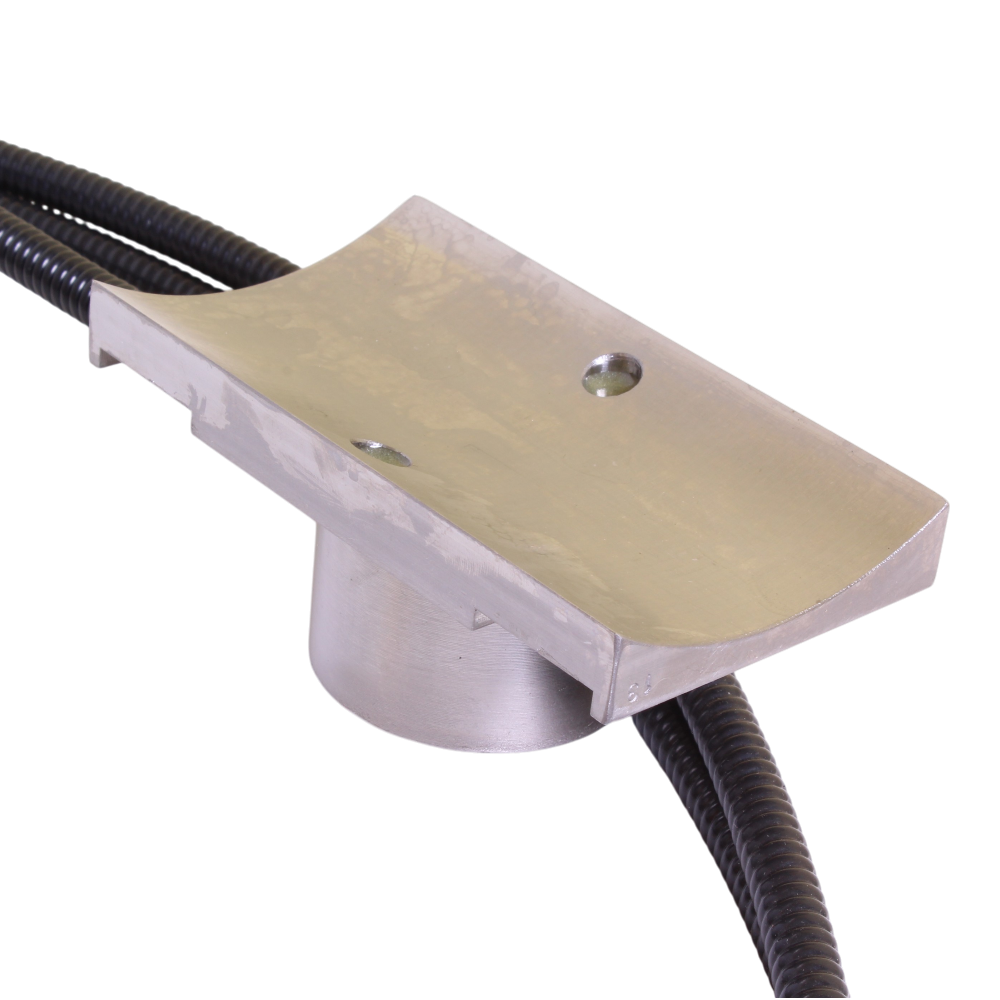

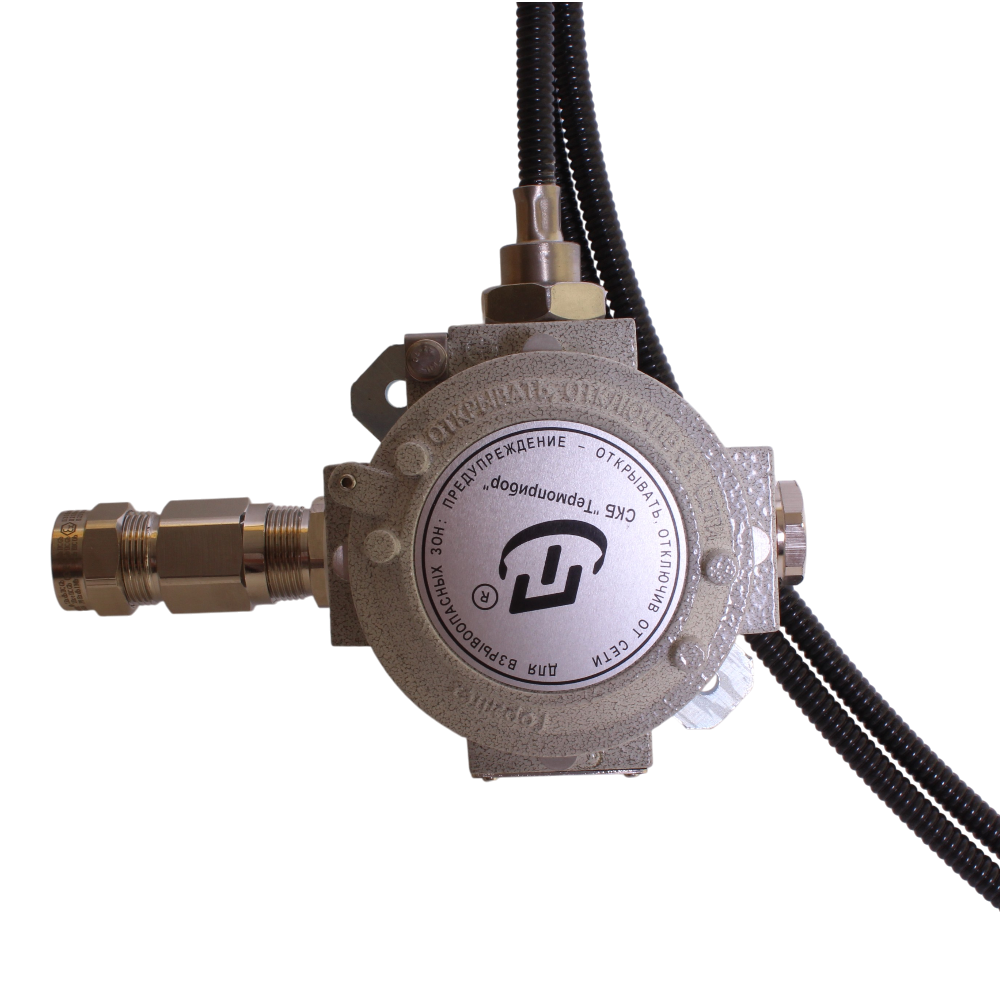

Термопреобразователи ТСМУ-011 состоят из корпуса (первичной технической части), соединительного кабеля и клеммной головки. Корпус, соединительный кабель и клеммная головка герметично соединены между собой, при этом корпус электрически развязан от его основания для предотвращения падения потенциала катодной защиты через корпус и соединительный кабель. Корпус типа "К1" обеспечивает возможность установить ТС на трубы среднего и большого диаметра (от 114 до 1420 мм). Соединительные кабели выполнены либо из многожильных медных проводов во фторопластовой изоляции с внешней оболочкой на основе трубы из нержавеющей стали и металлорукава в полихлорвиниловой изоляции МРПИ 10, либо из многожильных медных проводов во фторопластовой изоляции с внешней оболочкой на основе герметичного гибкого рукава (сильфона) в оплетке из нержавеющей проволоки. Соединительный кабель с внешней оболочкой на основе герметичного гибкого рукава (сильфона) в оплетке из нержавеющей проволоки имеет повышенную гибкость и может быть изготовлен длиной до 10000 мм. Корпус типа «К2» обеспечивает возможность установки ТС на трубы малого и среднего диаметра (от 60 до 108 мм). Материал защитных корпусов (защитных арматур) — нержавеющая сталь 12Х18Н10Т. В защитный корпус термопреобразователей ТСМУ-011 устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования  50М, 100М.

ТСМУ-011 со встроенными устройствами для защиты от импульсных перенапряжений УЗИП ТЕРМ 002 предназначены, как правило, для измерения температуры в полевых условиях и на объектах, на которых отсутствует общая система защиты электрооборудования от импульсных перенапряжений.

ТСМУ-011 термопреобразователи сопротивления медные поверхностные с унифицированным выходным сигналом зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Класс допуска A, B, C
Количество рабочих спаев 2, 3
Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах 175 200 часов
Материал корпуса литьевой алюминиевый сплав c эпоксидным покрытием
Унифицированный выходной сигнал 4-20 мА
Устойчивость к вибрации V3
Присоединение к процессу Механический прижим, Приклеивание
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

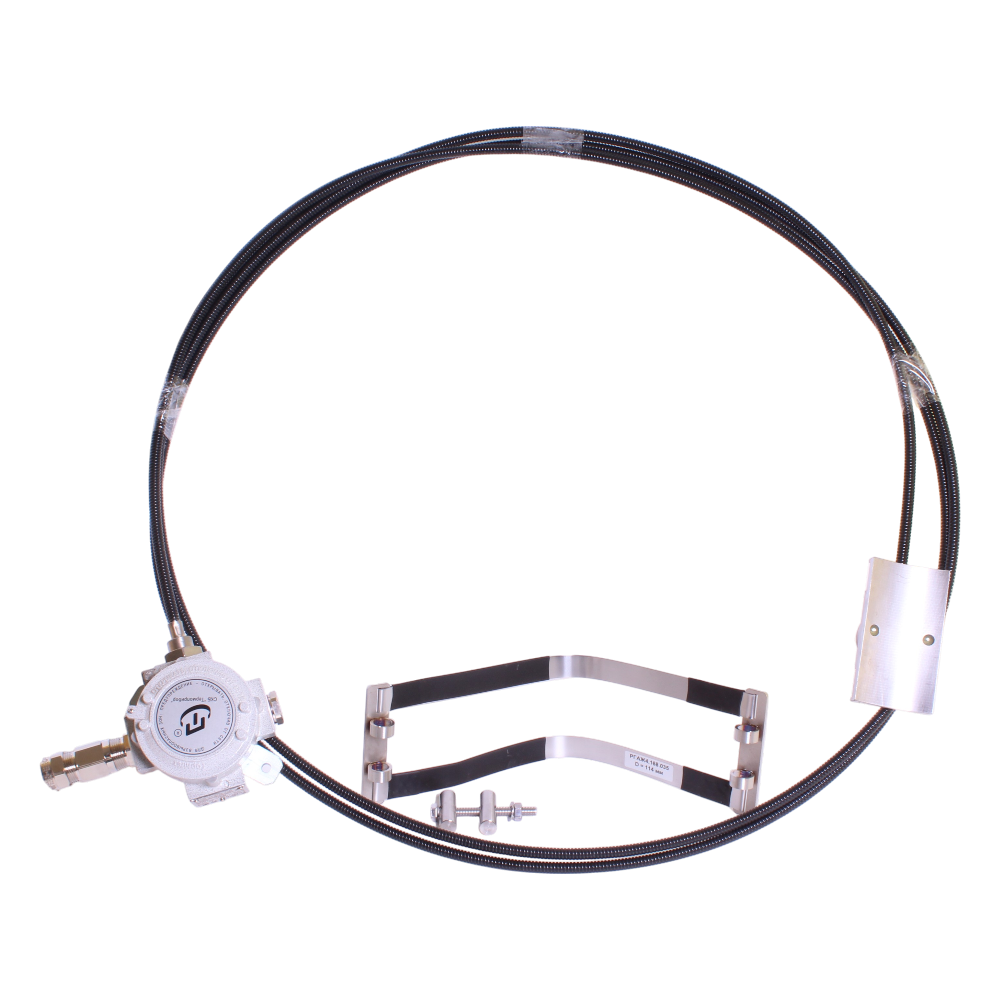

Стандартный комплект поставки

•  Термопреобразователь ТСМУ-011 (исполнение по заказу) — 1 шт.
•  Кабельный ввод с набором уплотнительных колец (вставок) по заказу — 1 шт.

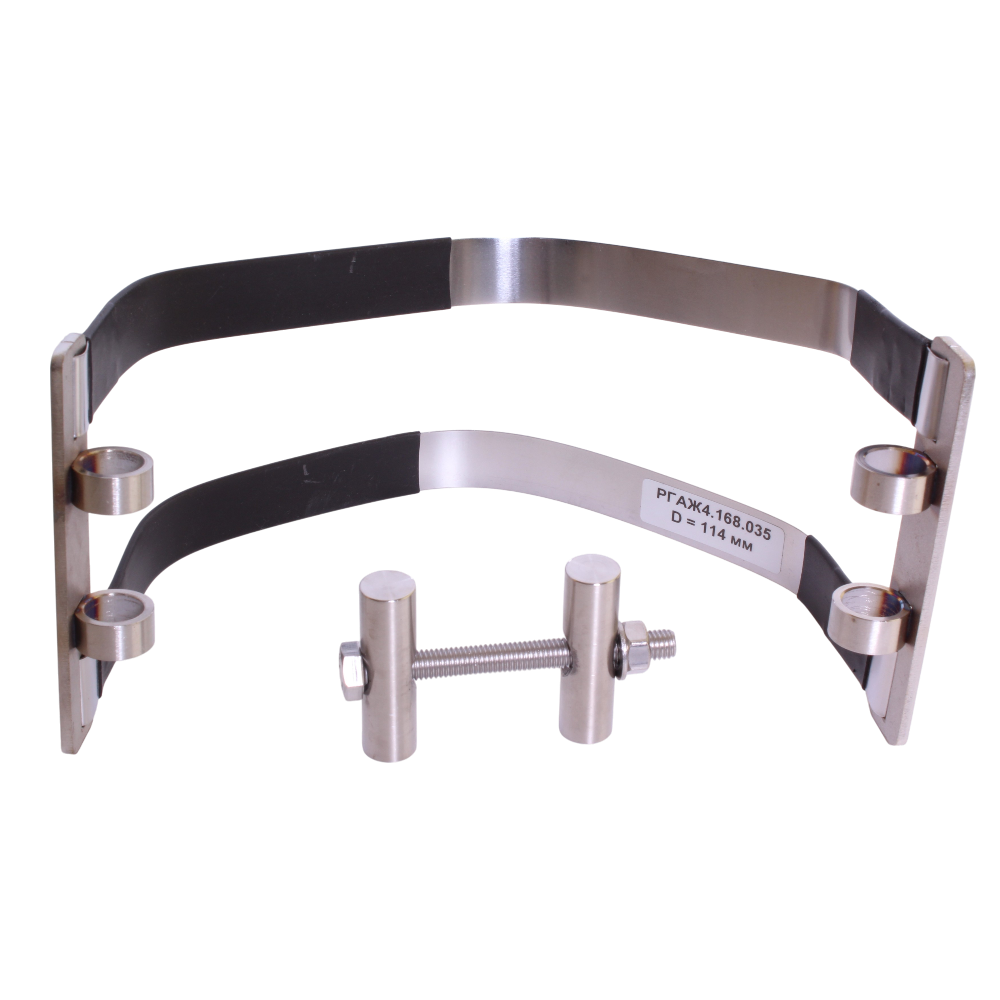

•  Комплект монтажных частей (КМЧ) (наличие КМЧ в комплекте поставки определяется при заказе).
•  Паспорт — 1 экз.
•  Эпоксидный клей — 1 шт.


Скачать документацию

ТСМ(ТСП)-011, ТСМУ(ТСПУ)-011 термопреобразователи сопротивления поверхностные. Подробное описание.

ТСМУ(ТСПУ)-011 термопреобразователи сопротивления поверхностные. Форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТСМУ-011 термопреобразователи сопротивления медные поверхностныеузнать стоимость термопреобразователей сопротивления медных поверхностных, купить ТСМУ-011, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
