ДТС305М-И термопреобразователи сопротивления платиновые с выходным сигналом 4-20 мА

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100

Диапазон измеряемых температур: -50...+100°C, 0...+150°C, 0...+200°C, 0...+300°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ДТС305М-И термопреобразователи сопротивления (ТС) платиновые предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в различных отраслях промышленности и преобразования значения температуры в унифицированный сигнал 4-20 мА. ДТС305М-И со встроенным нормирующим преобразователем используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

Номинальная статическая характеристика ДТС305М-И (НСХ) - Pt100. Диапазон измеряемых температур: -50...+100°C, 0...+150°C, 0...+200°C, 0...+300°C, указывается при заказе (см. структуру обозначения). Среда измерения: Твердые, жидкие, газообразные и сыпучие среды. Напряжение питания постоянного тока: 12...36 В. Время выхода на рабочий режим - не более 30 мин. Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры (между цепями ЧЭ) ТС при подаче испытательного напряжения постоянного тока равного 100 В в диапазоне от 15 до 35°C - не менее 100 МОм. Схема внутренних соединений проводников: 3 – трехпроводная, 4 – четырехпроводная. Степень защиты: IP67. Давление измеряемой среды – не более 1,6 МПа. Нормирующий преобразователь преобразует сигнал, полученный от ЧЭ, в унифицированный сигнал 4-20 мА. Питание датчика осуществляется от линии связи «токовая петля».

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы; атмосферное давление от 84 до 106,7 кПа; температура в диапазоне от минус 40 до +85 °С; относительная влажность не более 95 % при +5°С и более низкие температуры без конденсации влаги. Присоединение к процессу - фланцевое присоединение CLAMP DN25; DN32; DN40; DN50.

ДТС305М-И состоит из первичного преобразователя (ЧЭ), помещенного в защитную арматуру, и встроенного в коммутационную головку нормирующего преобразователя НПТ-3. Коммутационная головка состоит из корпуса, крышки и кабельного ввода. Коммутационная головка – металлическая (кабельный ввод М20×1,5). Диаметр подключаемого кабеля до 12 мм.

Соответствие ДТС305М-И требованиям технических условий гарантируется при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации – 24 месяца с даты продажи. Гарантийный срок хранения – три года со дня выпуска предприятием-изготовителем. Средний срок службы - не менее 10 лет.

Особенности монтажа ДТС305М-И

Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

Технические характеристики

Предел допускаемого отклонения от НСХ	±0,5%
Показатель тепловой инерции	не более 30 с
Количество рабочих спаев	1
Средняя наработка до отказа при номинальных температурах	15 000 часов
Материал погружаемой части	AISI 316
Унифицированный выходной сигнал	4-20 мА
Диаметр монтажной части	для DN25, DN32, DN40 - 50,5 мм; для DN50 - 64 мм
Диаметр погружаемой части	6 мм
Длина монтажной части	40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 140 мм, 160 мм, 180 мм, 200 мм, 220 мм, 240 мм, 260 мм, 280 мм, 300 мм, 320 мм, 340 мм, 360 мм, 380 мм, 400 мм, 420 мм, 440 мм, 460 мм, 480 мм, 500 мм, 520 мм, 540 мм, 560 мм, 580 мм, 600 мм, 630 мм
Присоединение к процессу	Фланцевое присоединение CLAMP DN25, Фланцевое присоединение CLAMP DN32, Фланцевое присоединение CLAMP DN40, Фланцевое присоединение CLAMP DN50
Исполнение по степени защиты	IP67

Структура обозначения, пример заказа

ДТС305М

-Pt100

.0,5

.80

.МГ

.CL

.25

.И

[3]

Диапазон преобразования: 3 - от 0 до +150°С; 5 - от 0 до +300°С; 12 - от -50 до +100°С; 73 - от 0 до +200°С;

Диаметр Clamp: 25, 32, 40, 50

Присоединение к процессу: CL - Clamp

Материал коммутационной головки: МГ - металлическая головка

Длина монтажной части (L), мм: 40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630

Класс точности, %: 0,5

Номинальная статическая характеристика: Pt100 (стандарт), 100П

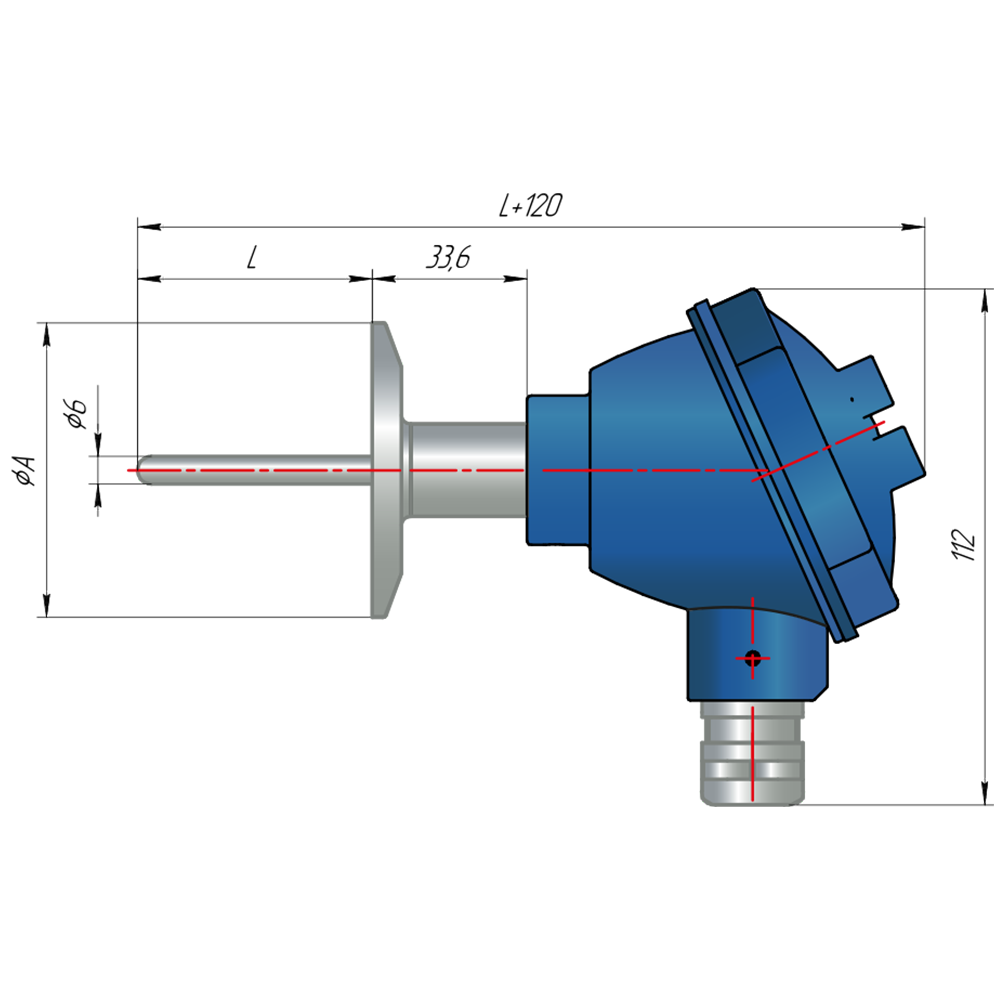

Конструктивное исполнение (модель)

Стандартный комплект поставки

ДТС305М-И термопреобразователь сопротивления - 1 шт.
Паспорт и гарантийный талон - 1 экз.
Руководство по эксплуатации (по требованию заказчика) - 1 экз.

Скачать документацию

ДТС-И, ДТП-И термопреобразователи с унифицированным выходным сигналом 4-20 мА. Руководство по эксплуатации

Чтобы правильно подобрать платиновые термопреобразователи сопротивления ДТС305М-И, узнать стоимость термопреобразователей сопротивления платиновых ДТС305М-И с выходным сигналом 4-20 мА, купить ДТС305М-И, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
