ДТПK295М-RS преобразователи термоэлектрические с цифровым интерфейсом RS-485

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C, -40...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ДТПK295М-RS с цифровым интерфейсом RS-485 предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Область применения: измерение температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Преимущества датчиков:

  • Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
  • Не занимают аналоговые входы.
  • Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
  • Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
  • Передают данные напрямую в «облако».
  • Увеличивают помехоустойчивость линии связи.
  • Увеличивают длину линии связи до 1200 метров.

Датчики температуры ДТПK295М-RS изготавливаются на базе термоэлектрических преобразователей ДТПK295 (ХA) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Термопары с RS-485 наиболее актуальны в распределенных автоматизированных системах управления технологическим процессом (АСУ ТП), с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Применение датчиков температуры ДТПK295М-RS с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

Характеристики интерфейса связи RS-485:

  • Скорости обмена — 9600, 14400, 19200, 38400, 57600, 115200 бит/с.
  • Протокол связи — Modbus RTU.
  • Режим работы в сети — Slave.
  • Входное сопротивление — 96 кОм (1/8 от стандартной нагрузки).



Состав термопреобразователей

  1. Первичный преобразователь (сенсор) — термопреобразователь сопротивления (ДТС).



  1. Измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85°C).



Конструктивное исполнение коммутационной головки

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

При измерении температуры выше +180°C рекомендуется использовать датчики с металлической головкой.

Конструктивное исполнение

Под НПЦ-1

Материал головки

Пластмассовая

Металлическая

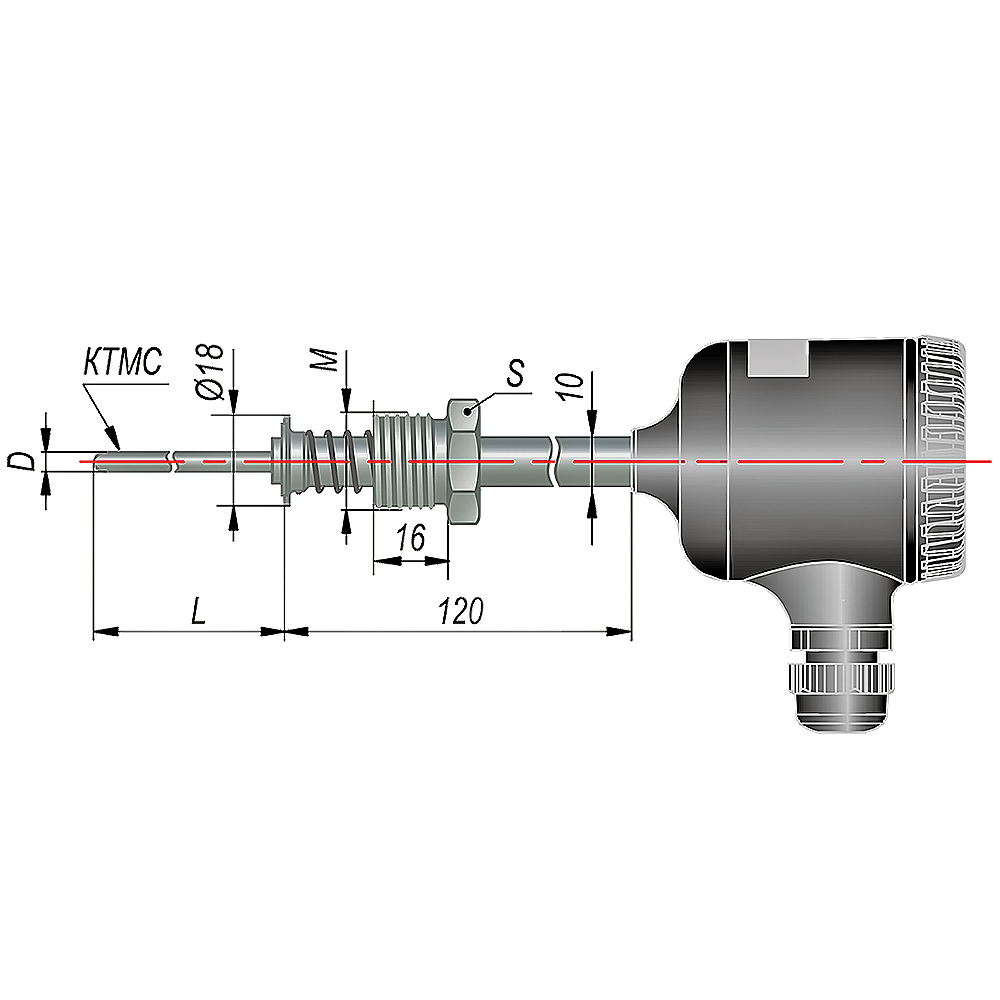

Чертеж



Схемы подключения

1. Общая схема подключения датчиков с RS-485



2. Схема с подключением экрана по схеме выравнивания потенциала



3. Схема подключения экрана к заземлению



Технические характеристики

Показатель тепловой инерции 10 с (ДТП-RS c КТМС);
40 с (ДТП-RS с термоэлектродом)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал погружаемой части Cталь AISI321 (-40…+800°С), КТМС ø3,0; 4,5 мм;
Сталь AISI310 (-40…+900°С), КТМС ø4,5 мм;
Сталь AISI316 (-40…+900°С), КТМС ø3,0; 4,5 мм
Унифицированный выходной сигнал Modbus RTU, RS485
Длина монтажной части 60...30000 (кратно 10)
Исполнение по степени защиты IP54, IP65

Структура обозначения, пример заказа

ДТПХ
ХХ5М-0
Х
Х
Х.
Х.1,0.RS

Длина монтажной части L, мм:
60...30000 кратно 10

Материал защитной арматуры:
5 — сталь AISI310 (-40...+900°C), диаметр КТСМ 4,5 мм;
6 — сталь AISI316 (-40...+900°C), диаметр КТСМ 3,0; 4,5 мм;
7 — сталь AISI321 (-40...+800°C), диаметр КТСМ 3,0; 4,5 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр термоэлектрода:
1 — 0,7 мм

Диаметр КТСМ
7 — 3,0 мм;
9 — 4,5 мм

Конструктивное исполнение датчика (модель):
295 — датчики с коммутационной головкой

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель

Стандартный комплект поставки

  • Датчик ДТПK295М-RS — 1 шт.
  • Руководство по эксплуатации — 1 экз.
  • Паспорт и гарантийный талон — 1 экз.

Скачать документацию

ДТХ-RS датчики температуры с цифровым выходом. Руководство по эксплуатации.



Чтобы правильно подобрать термоэлектрические преобразователи ДТПK295М-RS с цифровым интерфейсом RS-485, узнать стоимость термопреобразователей ДТПK295М-RS с цифровым интерфейсом RS-485, купить ДТПK295М-RS, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте  info@td-etalon.com.
