ДТПK035М-RS преобразователи термоэлектрические с цифровым интерфейсом RS-485

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ДТПK035М-RS с цифровым интерфейсом RS-485 предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Область применения: измерение температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Преимущества датчиков:

  • Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
  • Не занимают аналоговые входы.
  • Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
  • Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
  • Передают данные напрямую в «облако».
  • Увеличивают помехоустойчивость линии связи.
  • Увеличивают длину линии связи до 1200 метров.

Датчики температуры ДТПK035М-RS изготавливаются на базе термоэлектрических преобразователей ДТПK035 (ХA) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Термопары с RS-485 наиболее актуальны в распределенных автоматизированных системах управления технологическим процессом (АСУ ТП), с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Применение датчиков температуры ДТПK035М-RS с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

Характеристики интерфейса связи RS-485:

  • Скорости обмена — 9600, 14400, 19200, 38400, 57600, 115200 бит/с.
  • Протокол связи — Modbus RTU.
  • Режим работы в сети — Slave.
  • Входное сопротивление — 96 кОм (1/8 от стандартной нагрузки).



Состав термопреобразователей

  1. Первичный преобразователь (сенсор) — термопреобразователь сопротивления (ДТС).



  1. Измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85°C).



Конструктивное исполнение коммутационной головки

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

При измерении температуры выше +180°C рекомендуется использовать датчики с металлической головкой.

Конструктивное исполнение

Под НПЦ-1

Материал головки

Пластмассовая

Металлическая

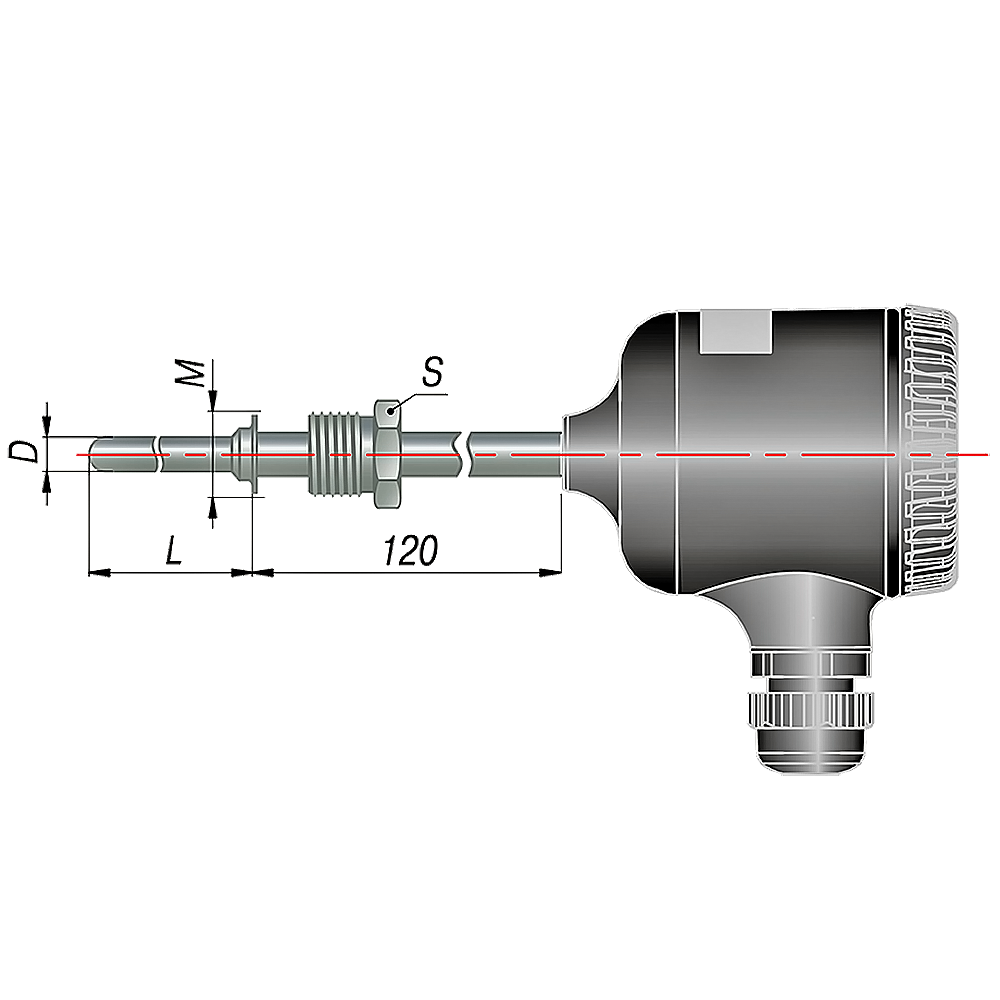

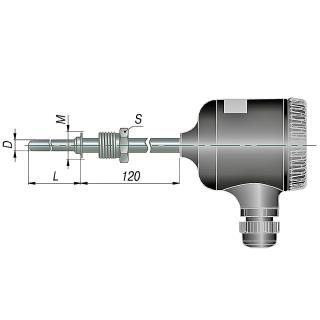

Чертеж



Схемы подключения

1. Общая схема подключения датчиков с RS-485



2. Схема с подключением экрана по схеме выравнивания потенциала



3. Схема подключения экрана к заземлению



Технические характеристики

Показатель тепловой инерции 10 с (ДТП-RS c КТМС);
40 с (ДТП-RS с термоэлектродом)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Унифицированный выходной сигнал Modbus RTU, RS485
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты IP54, IP65

Структура обозначения, пример заказа

ДТПХ
ХХ5М-0
Х
Х
Х.
Х.1,0.RS

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Материал защитной арматуры:
0 — сталь 12Х18Н10Т

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр термоэлектрода:
1 — 0,7 мм

Диаметр КТСМ
7 — 3,0 мм;
9 — 4,5 мм

Конструктивное исполнение датчика (модель):
035 — датчики с коммутационной головкой

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПK (ХA) хромель-копель

Стандартный комплект поставки

  • Датчик ДТПK035М-RS — 1 шт.
  • Руководство по эксплуатации — 1 экз.
  • Паспорт и гарантийный талон — 1 экз.

Скачать документацию

ДТХ-RS датчики температуры с цифровым выходом. Руководство по эксплуатации.



Чтобы правильно подобрать термоэлектрические преобразователи ДТПK035М-RS с цифровым интерфейсом RS-485, узнать стоимость термопреобразователей ДТПK035М-RS с цифровым интерфейсом RS-485, купить ДТПK035М-RS, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте  info@td-etalon.com.
