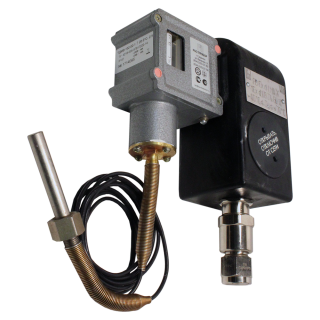

ТДМВ-102 датчик-реле температуры взрывозащищенный

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики-реле температуры ТДМВ-102 предназначены для контроля и регулирования температуры газообразных и жидких сред.

Датчики-реле температуры ТДМВ-102 используются в стационарных холодильных установках и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок согласно Ex-маркировке, ГОСТ IEC 60079-14, главе 7.3 ПУЭ и другим нормативным документам, регламентирующих применение электрооборудования во взрывоопасных газовых средах, а также в подземных выработках рудников и угольных шахт и их наземных строениях.

Датчики-реле температуры ТДМВ-102 также предназначены для сигнализаторной установки и работы в условиях, в которых при нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными стоками, исключено заряжение оболочки электростатическим электричеством путем трения, электростатической индукции или соприкосновения с заряженными телами.

Контролируемая среда – пресная вода, воздух, хладоны, масла, дизельное топливо и другие жидкости и газы, с вязкостью не более 0,8 Па×с, неагрессивные по отношению к конструкционным материалам датчика.

  • Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ2, В2,5 по ГОСТ 15150-69.
  • Устойчивы к воздействию температуры окружающего воздуха -40…+70°С.
  • По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP67 по ГОСТ 14254-96.
  • Масса не более 2,5 кг.

Приборы рассчитаны на работу при нагрузках на контакты, указанные в таблице ниже.

Род тока

Напряжение, В

Коммутируемая мощность, Вт

Ток, А

Сos j, не менее

Частота, Гц

мин.

макс.

Постоянный

от 12 до 24

60

0,1

Переменный

127; 220

0,1

6

0,6

50или 60

Примечания:

  1. Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
  2. Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.

Технические характеристики

Условное обозначение приборов

Пределы уставок

Основная погрешность, °С не более

Разброс срабатывания, °С, не более

Зона возврата

ТДМВ-102-01-1

-20...+10°С

± 1,5

0,3°С – для приборов без кожуха; 0,5°С – для приборов с кожухом термопатрона

не более 5 °С

ТДМВ-102-02-1

+5...+45°С

± 1,5

ТДМВ-102-03-1

+10...+60°С

± 1,5

ТДМВ-102-04-1

+50...+130°С

± 4

не более 10 °С



Чертежи





Структура обозначения, пример заказа

ТДМВ-102
02
1
+5...+45
2,5

Длина капилляра: 2,5 м или 4,0 м (по согласованию допускается изготовление приборов с длиной капилляра в диапазоне 1…10 м)

Уставка (значение уставки прописывается согласно исполнению)

Направление зоны возврата относительно уставки:
↓ - в сторону понижения
↑ - в сторону повышения

Возможность регулирования зоны возврата:
1 - нерегулируемая зона возврата
2 - регулируемая зона возврата

Пределы уставок:
01: -20...+10°С
02: +5...+45°С
03: +10...+60°С
04: +50...+130°С

Наименование модели
