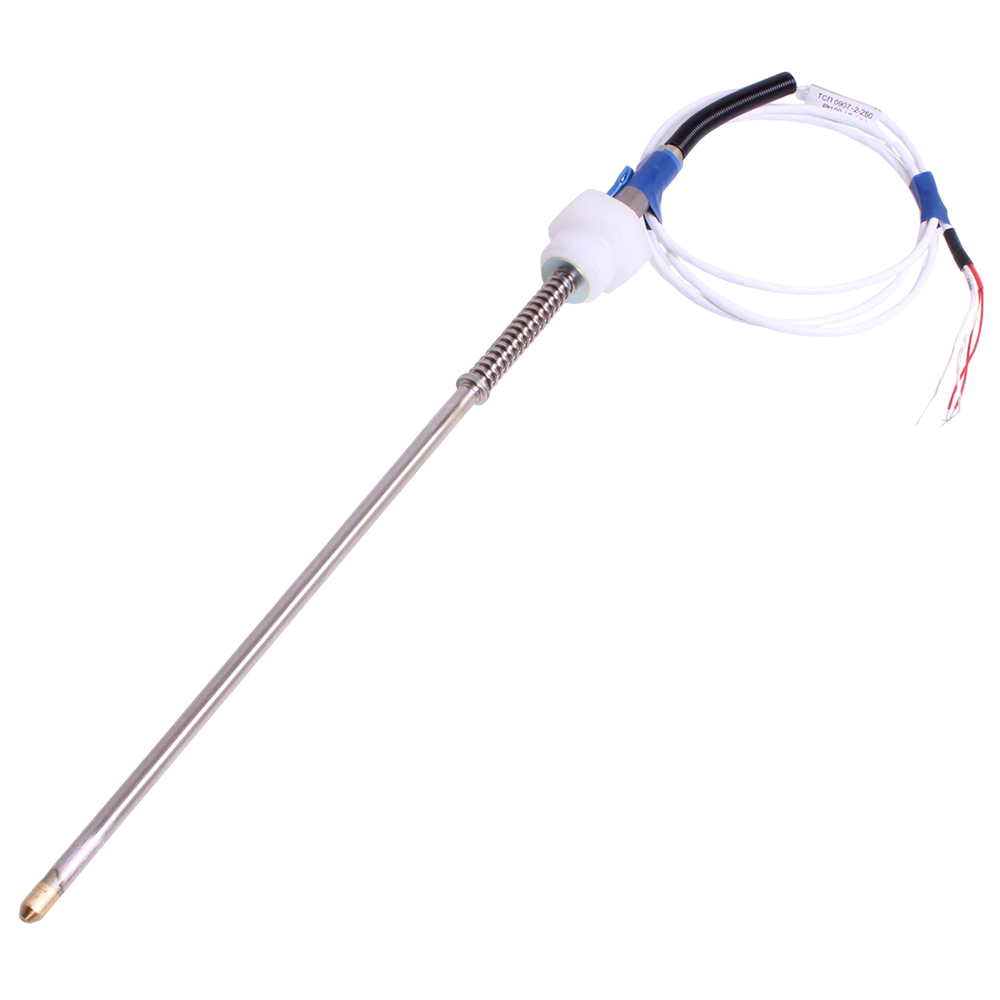

ТСМ-0907 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+150°C, -50...+180°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМ-0907 предназначены для измерения температуры твердых тел, например, подшипников скольжения.

Номинальное значение температурного коэффициента α=0,00428 °С-1.

Датчики температуры ТСМ-0907 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 15 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 100000 ч
Материал погружаемой части 12Х18Н10Т, Л63 (защитная арматура)
Устойчивость к вибрации N4
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСМ
0907
1
170
50М
В
3
(-50…+150)

Рабочий диапазон измеряемых температур, °С: -50…+150; -50…+180 (см. Варианты исполнений)

Условное обозначение схемы соединения внутренних проводов: 3 - Схема 3;
4 - Схема 4

Класс допуска: В, С

Номинальная статическая характеристика (НХС): 50М, 100М (см. Варианты исполнений)

Длина монтажной части l, мм: 125, 150, 170, 200, 215, 250, 275, 335 (см. Варианты исполнений)

Номер рисунка: 1 или 2

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Рисунок

Схема

НХС

Класс

допуска

Диапазон температур, °С

α,°С-1

l,
 мм

L,
 мм

Масса,
кг

ТСМ-0907


Рис.1

3; 4

50П, 100П

В

-50…+150

0,00428

125

255

0,365

150

280

0,369

170

300

0,372

200

330

0,377

С

-50…+180

215

345

0,380

250

380

0,385

275

405

0,390

335

465

0,400


Рис.2

В

-50…+150

125

1175

0,165

150

1200

0,169

170

1220

0,172

200

1250

0,177

С

-50…+180

215

1265

0,180

250

1300

0,185

275

1325

0,190

335

1385

0,200

Стандартный комплект поставки

  • ТСМ-0907 термопреобразователь сопротивления медный.
  • Паспорт.
