ТСП-9801 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 100П
Диапазон измеряемых температур: -50...+400°C
Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термопреобразователи сопротивления ТСП-9801 используются для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах (например, в автоклавах по выращиванию кристаллов). Также прибор может быть использован для калибровки преобразователей ТХК методом прямого сличения в зонах рабочих температур.
Данные термопреобразователи ТСП изготавливаются на основе гибкого кабеля КТМС-М. КТМС-М представляет собой кабель с медными жилами в стальной оболочке с минеральной изоляцией.
Преобразователь сопротивления ТСП-9801 может быть использован для установки на технологическом оборудовании сложной геометрии. Так, для размещения чувствительного элемента в труднодоступных зонах измерения допускается изгибать термометры по длине. Внимание, прибор выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру кабеля. Первый изгиб должен быть расположен на расстоянии не менее 135 мм от рабочего края термометра сопротивления.
Датчики температуры ТСП-9801 соответствуют ТУ 4211-093-02566540-2011. Номинальное значение температурного коэффициента α=0,00391 °С-1.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 10 с |
| Диапазон условных давлений | 0,4 МПа |
| Средняя наработка до отказа при номинальных температурах | 200000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N3 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP54 |
| Вес | 0,205...3,175 кг |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

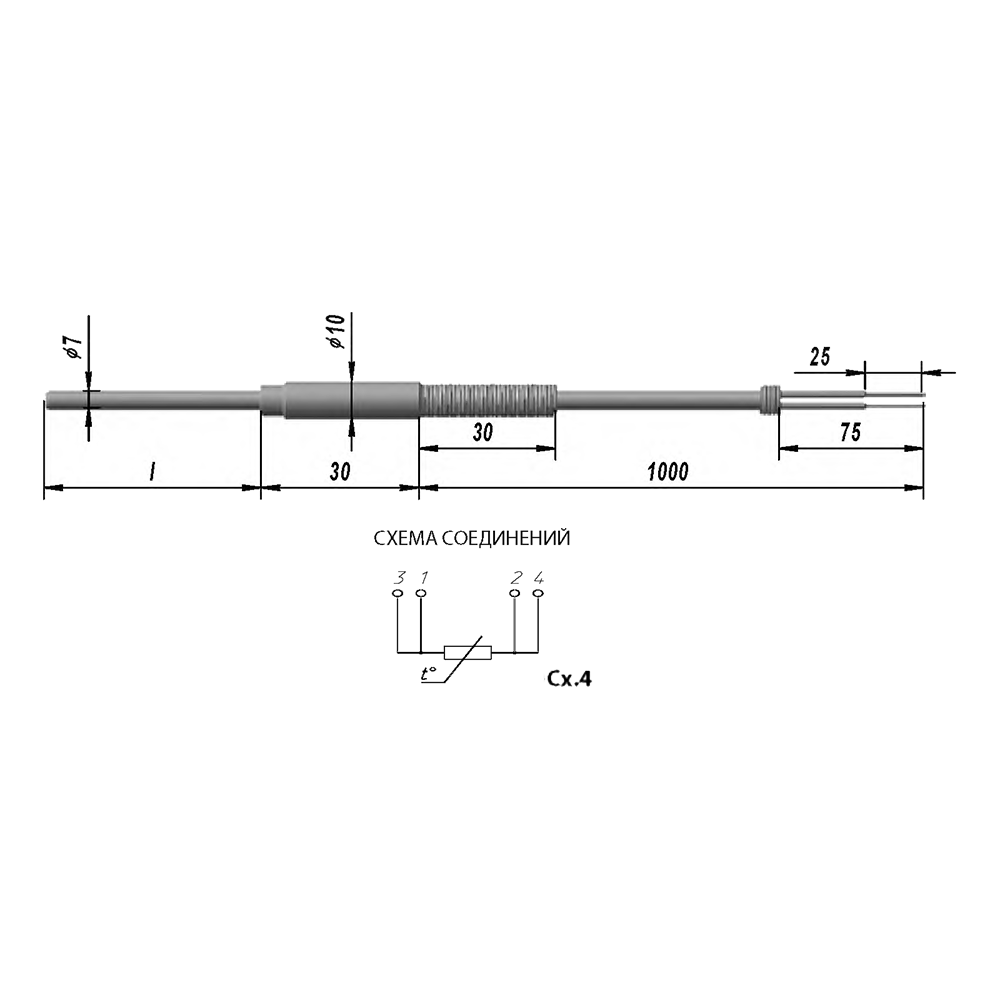

Варианты исполнений
|
Конструктивное исполнение |
l, мм |
Масса, кг |
|
ТСП-9801-00 |
500 |
0,205 |
|
ТСП-9801-01 |
1000 |
0,305 |
|
ТСП-9801-02 |
2000 |
0,510 |
|
ТСП-9801-03 |
3000 |
0,715 |
|
ТСП-9801-04 |
4000 |
0,920 |
|
ТСП-9801-05 |
5000 |
1,125 |
|
ТСП-9801-06 |
6000 |
1,330 |
|
ТСП-9801-07 |
7000 |
1,535 |
|
ТСП-9801-08 |
8000 |
1,740 |
|
ТСП-9801-09 |
9000 |
1,945 |
|
ТСП-9801-10 |
10000 |
2,150 |
|
ТСП-9801-11 |
11000 |
1,355 |
|
ТСП-9801-12 |
12000 |
2,560 |
|
ТСП-9801-13 |
13000 |
2,765 |
|
ТСП-9801-14 |
14000 |
2,970 |
|
ТСП-9801-15 |
15000 |
3,175 |
Стандартный комплект поставки
- ТСП-9801 термопреобразователь сопротивления платиновый.
- Паспорт.
